PTU-64-EXT/PoE - 4-csatornás LAN Gigabit Ethernet túlfeszültség-elnyelő modul - EWIMAR

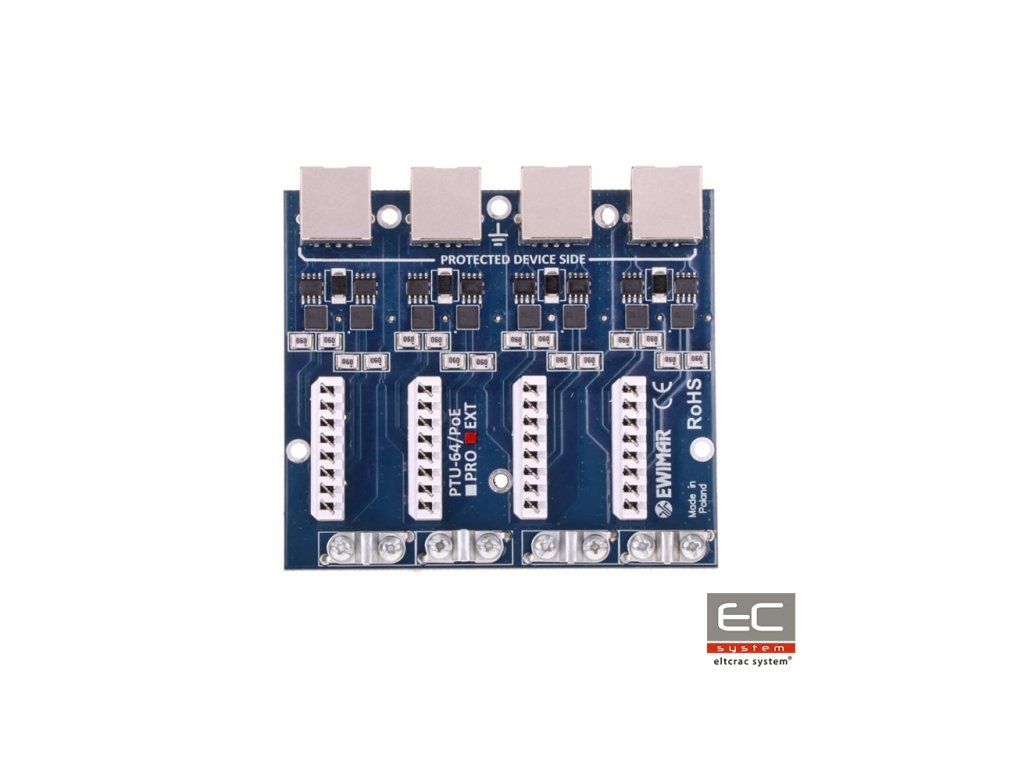

PTU-64-EXT/PoE egy négycsatornás modul, amely a túlfeszültség elleni védelmet biztosít pl. IP kamerák, LAN kapcsolók, routerek, WiFi hozzáférési pontok és egyéb, 1 Gbit sebességgel működő eszközök számára. Az eszköz kompatibilis a 5, 5e és 6 kategóriájú kábelezési rendszerekkel UTP és FTP. A modul 100Base-Tx, 1000Base-T/Tx hálózatokhoz készült. A kiváló adatátviteli paraméterek és a magas ütközésállóság innovatív, többrétegű alkatrészekből készült nyomtatott áramkörök használatával érhető el. PTU-64-EXT/PoE a MOSFET technológiát alkalmazza, amely lehetővé teszi, hogy nagyon magas szintű védelmet nyújtson a túlfeszültség és hirtelen potenciálváltozások ellen. A LAN eszközök táplálása független túlfeszültségvédelmi áramkörökkel van védve a PoE táplálás során, amelyek megszüntetik a feszültségnövekedést a 1,2 - 3,6 és 4,5 - 7,8 párok között a villámcsapások vagy a kontrollálatlan feszültségnövekedések okozta túlfeszültség következtében. A védett oldalon (DEVICE) RJ-45 aljzatokat használnak, amelyek lehetővé teszik a kábelek gyors újrapárosítását. A védtelen oldal LSA típusú csatlakozókkal van felszerelve, amelyek közvetlen kábelcsatlakozást tesznek lehetővé RJ-45 csatlakozók használata nélkül. Ez a megoldás hatékony túlfeszültség-védelmet garantál, és létrehoz egy patch panel összekötő rendszert a LAN kábelek közvetlen rögzítéséhez. A modul felszereléséhez dedikált alaplap PTU/PTF-6-RACK
szükséges, amely legfeljebb 4 különböző típusú modult tartalmazhat.
Az összeszerelt eszköz patch panelt létrehoz a túlfeszültség-elnyelővel
Műszaki specifikáció:
Adatvonal
LAN csatornák száma
4
Támogatott Ethernet szabványok
10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx
Kábelezési kompatibilitás
5, 5e és 6 kategória
Bemeneti csatlakozó (védtelen oldal)
LSA csatlakozó
Kimeneti csatlakozó (védett oldal)
RJ-45 aljzat, árnyékolt, 6. kategória
Nominális DC feszültség (vonal-föld) UN
90V DC
Maximális üzemi feszültség (vonal-föld) UC
110V DC
Védelmi szint 1kV/s (vonal-föld) UP
600V
Ütéshullám áram (8/20µS, vonal-föld ) Iimp
2kA
Nominális DC feszültség (vonal-vonal) UN
3,3V DC
Maximális üzemi feszültség (vonal-vonal) UC
3,5V DC
Védelmi szint 1kV/s (vonal-vonal) UP
<8V
Ütéshullám áram (8/20µS, vonal-vonal ) Iimp
75A (2kA a MOSFET aktiválásakor)
Védett vonalak
1-2, 3-6, 4-5, 7-8
Kapacitás (vonal-vonal) @1MHz
5pF
Kapacitás (vonal-föld) @1MHz
2-3pF
Elválasztó elem
MOSFET biztosíték
Sorosi ellenállás
6 / vonal
Nominális áram IN
300mA / vonal
PoE vonal
Nominális DC feszültség (vonal-vonal) UN
57V DC
Maximális üzemi feszültség (vonal-vonal) UC
64V DC
Védelmi szint UP
75V (a MOSFET aktiválása után)
Ütéshullám áram (8/20µS, vonal-vonal) Iimp
73A (2kA a MOSFET aktiválásakor)
Nominális DC feszültség (vonal-föld) UN
90V DC
Maximális üzemi feszültség (vonal-föld) UC
110V DC
Védelmi szint 1kV/s (vonal-föld) UP
600V
Ütéshullám áram (8/20µS, vonal-föld ) Iimp
2kA
Védett párok
(1+2)-(3+6), (4+5)-(7+8)
Működési szabvány PoE
Kompatibilis minden típussal, beleértve a Hi PoE-t is
