16-csatornás túlfeszültségvédelmi ECO sorozat PoE védelemmel Gigabit Ethernet telepítésekhez
PTF-616R-ECO/PoE egy tizennyolc csatornás túlfeszültség korlátozó, amely Gigabit Ethernet hálózatokhoz készült. Az eszköz kompatibilis a UTP és FTP 5, 5e és 6 kategóriás kábelekkel. A modul a 100Base-Tx, 1000Base-T hálózatokhoz van tervezve. A korlátozót négy modul PTU-64-ECO alkotja, amelyeket egy előre meghatározott alapra PTU/PTF-6-RACK szereltek fel. Az elülső, védett oldalon (DEVICE) RJ-45 csatlakozók találhatók, amelyekhez a LAN switch-portok csatlakoznak. A védtelen oldal (LINE) szintén RJ-45 csatlakozókkal van ellátva, amelyek a LAN hálózat hosszú vonalaihoz csatlakoznak. Az FTP kábelek árnyékolásának folytonosságának biztosítása érdekében árnyékolt patchcordokat kell használni. A védtelen oldal csatlakozóinak hátsó védelme megköveteli a maradéktalan átvitel paramétereinek és alacsony crosstalk-nak nagy figyelmet szentelni.
A

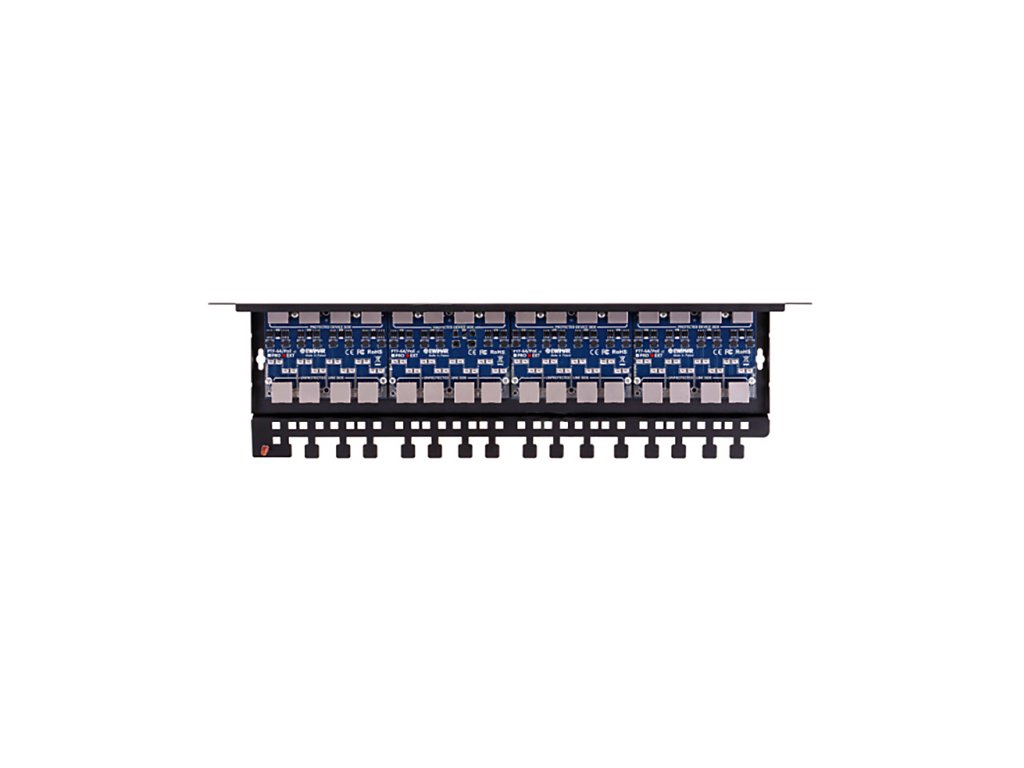

PTU-64 sorozat moduljai innovatív megoldásai a túlfeszültség elleni védelemnek, magas hatékonysággal és kiváló átvitel minőséggel. A több rétegű NYÁK használata összhangban áll a 6-os kategóriás kábelek szabványával és a megfelelő tesztekkel a 4 x 125MHz frekvenciákra. A LAN eszközök tápegysége független PoE védőáramkörök révén védett a sérülésektől, amelyek megszüntetik a feszültségnövekedést az 1,2 - 3,6 és 4,5 - 7,8 párok között, amelyet viharos aktivitás vagy kontrollálatlan feszültségnövekedés okoz. Az eszköz földelése a megfelelően földelt Rack szekrénybe történő csatlakozással történik, a mellékelt földelő kábel használatával. Ezenkívül a csatlakozók és a korlátozó áramkörök porvédelme érdekében használható a PTU/PTF-COVER burkolat. Az eszköz LAN telepítésekhez készült, amelyek teljesen belsőek és nincsenek kitéve más nem védett telepítések szikraugrásainak.
Példa egy Gigabit Ethernet hálózat teljes védelmére
Technikai specifikáció
PTF-616R-ECO/PoE
Adatvonal
LAN csatornák száma
16
Támogatott Ethernet szabványok
10Base-T, 100Base-T, 1000Base-T
Kábelkompatibilitás
5, 5e és 6 kategória
Bemeneti csatlakozó (védtelen oldal)
RJ-45 csatlakozó, árnyékolt, 6. kategória
Kimeneti csatlakozó (védett oldal)
RJ-45 csatlakozó, árnyékolt, 6. kategória
Névleges egyenáramú feszültség (vonal-föld) UN
90V DC
Maximális tartós üzemi feszültség (vonal-föld) UC
110V DC
Védelmi szint 1kV/s (vonal-föld) UP
600V
Löketáram (8/20µS, vonal-föld) Iimp
100A
Névleges egyenáramú feszültség (vonal-vonal) UN
3,3V DC
Maximális tartós üzemeltetési feszültség (vonal-vonal) UC
3,5V DC
Védelmi szint 1kV/s (vonal-vonal) UP
28V
Löketáram (8/20µS, vonal-vonal) Iimp
100A
Védett vonalak
1-2, 3-6, 4-5, 7-8
Kapacitás (vonal-vonal) @1MHz
15pF
Kapacitás (vonal-föld) @1MHz
2-3pF
Sorozatos ellenállás
2,2 / vonal
Névleges áram IN
300mA / vonal
PoE vonal
Névleges egyenáramú feszültség (vonal-vonal) UN
57V DC
Maximális tartós üzemeltetési feszültség (vonal-vonal) UC
64V DC
Védelmi szint UP
90V
Löketáram (8/20µS, vonal-vonal) Iimp
100A
Névleges egyenáramú feszültség (vonal-föld) UN
90V DC
Maximális tartós üzemi feszültség (vonal-föld) UC
110V DC
Védelmi szint 1kV/s (vonal-föld) UP
600V
Löketáram (8/20µS, vonal-föld) Iimp
100A
Védett párok
(1+2)-(3+6), (4+5)-(7+8)
PoE üzemmód normája
Kompatibilis az összes típusú, beleértve a Hi PoE-t is
