PTU-68R-ECO/PoE - 8 csatornás LAN Gigabit Ethernet hálózati védelmi eszköz - EWIMAR

Termék részletes leírása

8-csatornás túlfeszültség-védelem ECO sorozat PoE védelemmel Gigabit Ethernet telepítésekhez PTU-68R-ECO/PoE , amely egy nyolc csatornás védelmet kínál Gigabit Ethernet hálózatokhoz. Az eszköz kompatibilis az UTP és FTP 5, 5e és 6 kategóriájú bekötésekkel. A modul 100Base-Tx, 1000Base-T/Tx hálózatokhoz készült.

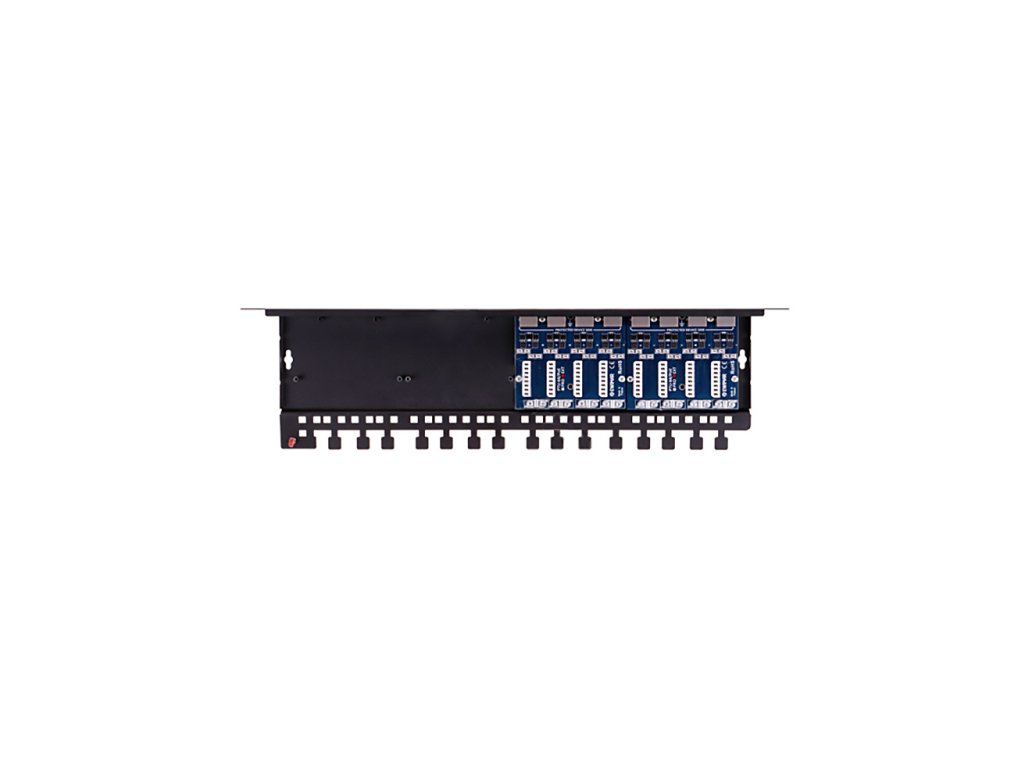

A védelmet két modul PTU-64-ECO alkotja, amelyeket egy dedikált alapra PTU/PTF-6-RACK szerelnek fel. Az 19"-os RACK szekrényekbe történő rögzítésre van tervezve, a szabványos elrendezés előtt, vagy a hátsó rácsra, derékszögű tartókkal LK-MOUNT, IP-CCTV rekorderekkel való használat esetén.

---

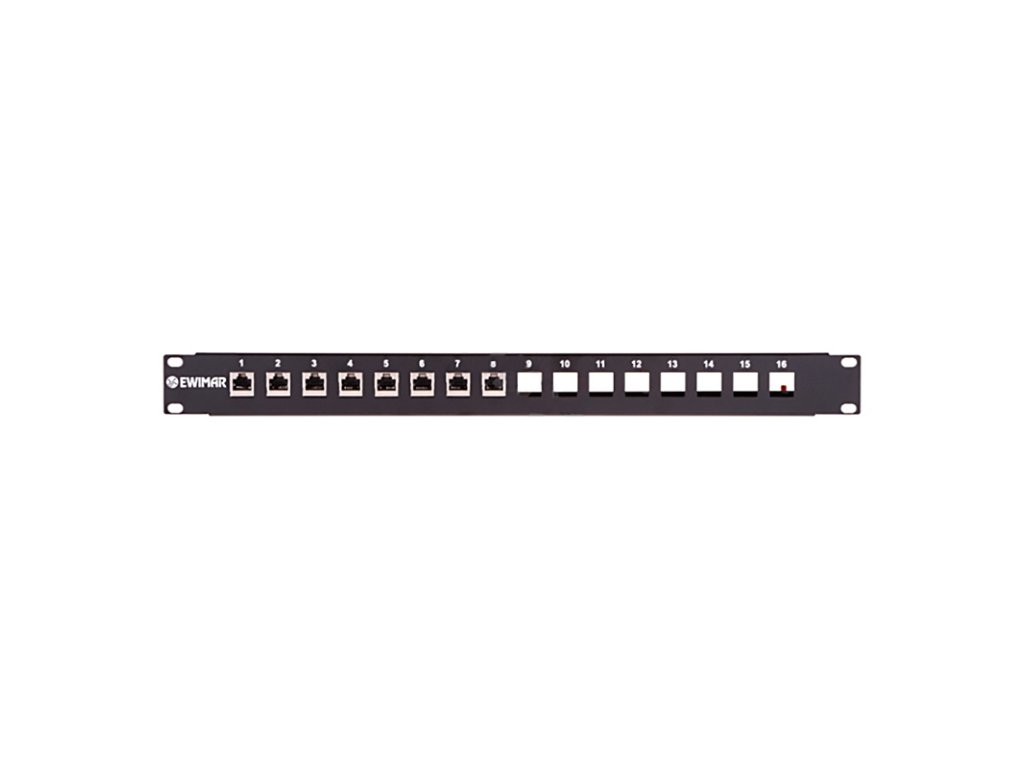

Az előlapon, amely a védett oldal

(ZARIADENIA)

, RJ-45

csatlakozók találhatóak, amelyekbe a LAN switch portok csatlakoznak. A védtelen oldalt (LINE) az hátsó részen elhelyezett LSA csatlakozók alkotják, amelyek hosszú LAN infrastruktúrákhoz csatlakoznak RJ-45 csatlakozók használata nélkül. Ez a megoldás hatékony túlfeszültség-védelmet biztosít, és létrehoz egy Patch Panel összekötő rendszert a LAN kábelek közvetlen rögzítéséhez. A több rétegű nyomtatott áramkörök és modern komponensek használata garantálja a 6 kategória szabványának és a 4x125MHz frekvenciák helyes tesztjeinek való megfelelést. A LAN eszközök tápegységeit PoE tápegység védelmi áramkörök védik a túlfeszültség okozta károsodástól, amelyek megszüntetik a feszültségnövekedést a 1,2 - 3,6 és 4,5 - 7,8 párok között, a viharok vagy ellenőrizetlen feszültségnövekedések következtében. A védelmet maximum 16 csatornára lehet bővíteni további két modul telepítésével a PTF-64 vagy PTU-64 sorozatból. Az eszköz földelését a megfelelően földelt szekrényhez való csatlakozással RACK lehet elvégezni a mellékelt földelő kábellel. Ezenkívül a csatlakozók és védő áramkörök porvédelme érdekében lehet használni a PTU/PTF-COVER fedél. A legmagasabb védelmi szint garantálására ajánlott a kábelek mindkét oldalán védelmet alkalmazni: több csatornás a LAN switch oldalán, és egyes a végberendezések oldalán, például a PTF-61-ECO/PoE. Az eszköz LAN telepítéshez készült, amely teljesen a épületen belül van, és nem van kitéve más, védtelen telepítésekből származó kisüléseknek.

Példa a Gigabit Ethernet védelmi telepítésre PTU-68 patch panelként

Műszaki specifikáció PTU-68R-ECO/PoE Adatsor LAN csatornák száma

8

Bővíthetőség

Legfeljebb 16 csatornáig

Támogatott ethernet szabványok

10Base-T, 100Base-T, 1000Base-T
Bekötési kompatibilitás 5, 5e és 6 kategória

Bemeneti csatlakozó (védtelen oldal)

LSA csatlakozó

Kimeneti csatlakozó (védett oldal)

RJ-45 csatlakozó, árnyékolt, 6 kategória

Nominális DC feszültség (vonal-föld) UN 90V DC

Maximális működési állandó feszültség (vonal-föld) UC 110V DC Kisülési áram (8/20µS, vonal-föld) Iimp 100A Maximális működési állandó feszültség (vonal-vonal) UC 28V Védett vonalak Kapacitás (vonal-föld) @1MHz 2-3pF PoE vonal Védelmi szint UP 90V DC Védelmi szint 1kV/s (vonal-föld) UP 100A (1+2)-(3+6), (4+5)-(7+8) Minden típussal kompatibilis, beleértve a Hi PoE-t is Telepítési mód Földelési mód Működési hőmérséklet 480 x 41 x 130 mm

Védelmi szint 1kV/s (vonal-föld) UP 600V
Nominális DC feszültség (vonal-vonal) UN 3,3V DC
3,5V DC Védelmi szint 1kV/s (vonal-vonal) UP	Kisülési áram (8/20µS, vonal-vonal) Iimp 100A
1-2, 3-6, 4-5, 7-8 Kapacitás (vonal-vonal) @1MHz	15pF
Soros ellenállás 2,2 / vonal	Nominális áram IN 300mA / vonal
Nominális DC feszültség (vonal-vonal) UN 57V DC	Maximális működési állandó feszültség (vonal-vonal) UC 64V DC
90V Kisülési áram (8/20µS, vonal-vonal) Iimp	100A Nominális DC feszültség (vonal-föld) UN
Maximális működési állandó feszültség (vonal-föld) UC 110V DC	600V Kisülési áram (8/20µS, vonal-föld) Iimp
Védett párok	PoE üzemeltetési szabvány
Általános	Alkalmazás Beltér
RACK 19" szekrény	Földelő kábel
-30C-től 60C-ig Méretek	Kiegészítő paraméterek Kategória: Ipari kamerák tartozékai Súly: 0.5 kg EAN vonalkód: 5904041750595 A tétel elfogyott… Termékértékelés Legyen az első, aki véleményt ír ehhez a tételhez! Értékelés hozzáadása Kötelező mezők Név Ezt a mezőt ne töltse ki: E-mail Hozzászólás Mennyire vagy elégedett ezzel a terméket? Válassz 1 és 5 csillagos értékelések között, ahol az 1 a legrosszabb, az 5 pedig a legjobb értékelés. Az értékelés elküldésével Ön beleegyezik az adatvédelmi irányelveket. Értékelés küldése Beszélgetés Legyen az első, aki véleményt ír ehhez a tételhez! Hozzászólás hozzáadása Kötelező mezők Név Ezt a mezőt ne töltse ki: E-mail Név Hozzászólás Biztonsági ellenőrzés Adja meg a képen látható karaktereket A hozzászólás elküldésével Ön beleegyezik, az adatvédelmi irányelveket. Megjegyzés küldése Márka a PABEX kínálatában EWIMAR: áramkörvédelem, videómegfigyelés, PoE-hálózatok A EWIMAR márkára elsősorban ezek a termékterületek jellemzők: áramkörvédelem, videómegfigyelés, PoE-hálózatok, épületautomatizálás. Az áttekintés külön kezeli a márka tágabb fókuszát és a PABEX aktuális kínálatát. A PABEX kínálata nem feltétlenül tartalmazza a gyártó teljes portfólióját. Az alábbi kártyák aktuális kategóriáinkból indulnak, és konkrét termékekhez vezetnek. Amiről a márka ismert áramkörvédelem videómegfigyelés PoE-hálózatok épületautomatizálás Az összes EWIMAR termék megtekintése A EWIMAR márka útmutatójának megnyitása Jelenleg a PABEX kínálatában A EWIMAR márka és szélesebb portfóliója A EWIMAR tágabb portfóliójának fő területei: áramkörvédelem, videómegfigyelés, PoE-hálózatok, épületautomatizálás. A PABEX konkrét kínálata piaconként és az aktuális elérhetőség szerint eltérhet. Az alábbi kártyák a PABEX aktuálisan elérhető kategóriáiból adnak válogatást; a teljes helyi kínálat a márka terméklistáján nyitható meg. PABEX kínálat EWIMAR – Ipari kamerák tartozékai A PABEX ezen részében a EWIMAR Ipari kamerák tartozékai kategóriába sorolt termékeit találja. Konkrét példák: PTF-616R-ECO/PoE - 16 csatornás LAN Gigabit Ethernet túlfeszültség-védő - EWIMAR és PTF-51-ENG/PoE/Micro - 1 csatornás túlfeszültségvédő LAN IP kamerákhoz - EWIMAR; további modellekhez nyissa meg az alábbi kategóriát. Ipari kamerák tartozékai: Ellenőrizze a protokollt, szabványt, felbontást vagy rendszertermék-családot, valamint az eszközök, az alkalmazás és a tartozékok együttműködését. Rendszer és kompatibilitás Kapcsolat, tápellátás és kapacitás Telepítés és üzemi környezet PABEX kínálat EWIMAR – Rack tartozékok A Rack tartozékok kategóriában a EWIMAR kínálatából például ezek a termékek érhetők el: PTU/PTF-5-RACK - Rack szekrény a PTF-54 és PTU-54 védelmi modulokhoz - EWIMAR és PTU/PTF-5/6-BORÍTÓ - PTU/PTF panelekhöz készült takaró - EWIMAR. A teljes aktuális választékot az alábbi linken nyithatja meg. Rack tartozékok: Vegye figyelembe az anyagot, felületet, testtámaszt, állítási lehetőségeket és a mindennapi használat vagy tárolás módját. Méretek és teherbírás Anyag és ergonómia Összeszerelés és mozgatás PABEX kínálat EWIMAR – Szerelődobozok Ha Szerelődobozok terméket keres, érdemes ezekkel a EWIMAR modellekkel kezdeni: PTU/PTF-5-BOX - PTF és PTU modulok burkolata - EWIMAR és BOX-3 - Vízálló csatlakozódoboz, IP66 - EWIMAR. További lehetőségek az összekapcsolt kategóriában találhatók. Szerelődobozok: Ellenőrizze a megengedett terhelést, a használati környezetet, a védettséget, a hőmérséklet-tartományt és a szakszerű telepítés követelményeit. Megfelelő típus és elektromos értékek Méret, foglalat és csatlakozás Terhelés és üzemi körülmények PABEX kínálat EWIMAR – Otthoni riasztók A Otthoni riasztók területhez kínálatunkban többek között ezek tartoznak: AZS-8P - Áramelválasztó S osztályú riasztószenzorokhoz - EWIMAR és APS-8P - Áramkimaradás védelmi megoldás riasztó érzékelőkhez elkülönítéssel - EWIMAR. Mindegyik a EWIMAR választékának része; a további modellek az alábbi kategóriában láthatók. Otthoni riasztók: Ellenőrizze a protokollt, szabványt, felbontást vagy rendszertermék-családot, valamint az eszközök, az alkalmazás és a tartozékok együttműködését. Rendszer és kompatibilitás Kapcsolat, tápellátás és kapacitás Telepítés és üzemi környezet PABEX kínálat EWIMAR – Kamera kellékek A EWIMAR Kamera kellékek választékát jól mutatják ezek a termékek: AV-500-4HD - Vezeték nélküli videóátviteli készlet AHD, CVI, TVI, CVBS - EWIMAR és AV-500-4HD-L - Vezeték nélküli AHD, CVI, TVI videóátviteli készlet liftbe - EWIMAR. Az alábbi link további aktuális modellekhez vezet. Kamera kellékek: Hasonlítsa össze a hálózat és a portok típusát, a tápellátást, beleértve a PoE-t, az átviteli kapacitást és az esetleges rögzítési tárhelyigényt. Rendszer és kompatibilitás Kapcsolat, tápellátás és kapacitás Telepítés és üzemi környezet Hogyan válasszon megfelelő EWIMAR terméket Két hasonló nevű modell mérete, felszereltsége és rendeltetése eltérhet. Kosárba helyezés előtt ellenőrizze ezt a négy szempontot. Megfelelő típus és elektromos értékek A készülék és a tervezett használat szerint ellenőrizze az alkatrész pontos típusát, feszültségét, áramát, teljesítményét vagy kapacitását. Méret, foglalat és csatlakozás Hasonlítsa össze a fizikai méreteket, polaritást, foglalatot, csatlakozót vagy szerelési módot, hogy a termék illeszkedjen a rendszeréhez. Terhelés és üzemi körülmények Ellenőrizze a megengedett terhelést, a használati környezetet, a védettséget, a hőmérséklet-tartományt és a szakszerű telepítés követelményeit. Csomag Ellenőrizze, hogy az adott modellhez mely alkatrészek, adapterek, akkumulátorok vagy tartozékok járnak. Gyakori kérdések a EWIMAR márkáról Miről ismert a EWIMAR márka? A márka fő területei: áramkörvédelem, videómegfigyelés, PoE-hálózatok, épületautomatizálás. A EWIMAR teljes portfóliója szerepel ezen az oldalon? Az oldal bemutatja a márkát és portfóliójának fő területeit. A termékkártyák és hivatkozások a PABEX aktuális helyi választékához vezetnek; minden elérhető modell a márka terméklistájában található. Hogyan találom meg a megfelelő modellt? A készülék és a tervezett használat szerint ellenőrizze az alkatrész pontos típusát, feszültségét, áramát, teljesítményét vagy kapacitását. Hasonlítsa össze a fizikai méreteket, polaritást, foglalatot, csatlakozót vagy szerelési módot, hogy a termék illeszkedjen a rendszeréhez. Ellenőrizze a megengedett terhelést, a használati környezetet, a védettséget, a hőmérséklet-tartományt és a szakszerű telepítés követelményeit. Hová vezetnek a fotók és a kategórialinkek? A fotók kínálatunk konkrét termékeihez, a kategórialinkek pedig a helyi PABEX webáruház megfelelő részeihez vezetnek. A márka teljes kínálata Válassza ki az igényeinek megfelelő EWIMAR terméket Nyissa meg a EWIMAR teljes aktuális PABEX kínálatát, és hasonlítsa össze egy helyen az elérhető modelleket. Az összes EWIMAR termék megtekintése Gyártó : Ewimar Sp. z o.o. Cím : ul. Konarskiego 84, 01-355 Warszawa, Poland E-mail : serwis@ewimar.pl Vytvořil Shoptet | Design Shoptak.cz
