1-csatornás túlfeszültség-védelem ENG sorozat IP rendszerekhez PoE védelemmel, mini házban

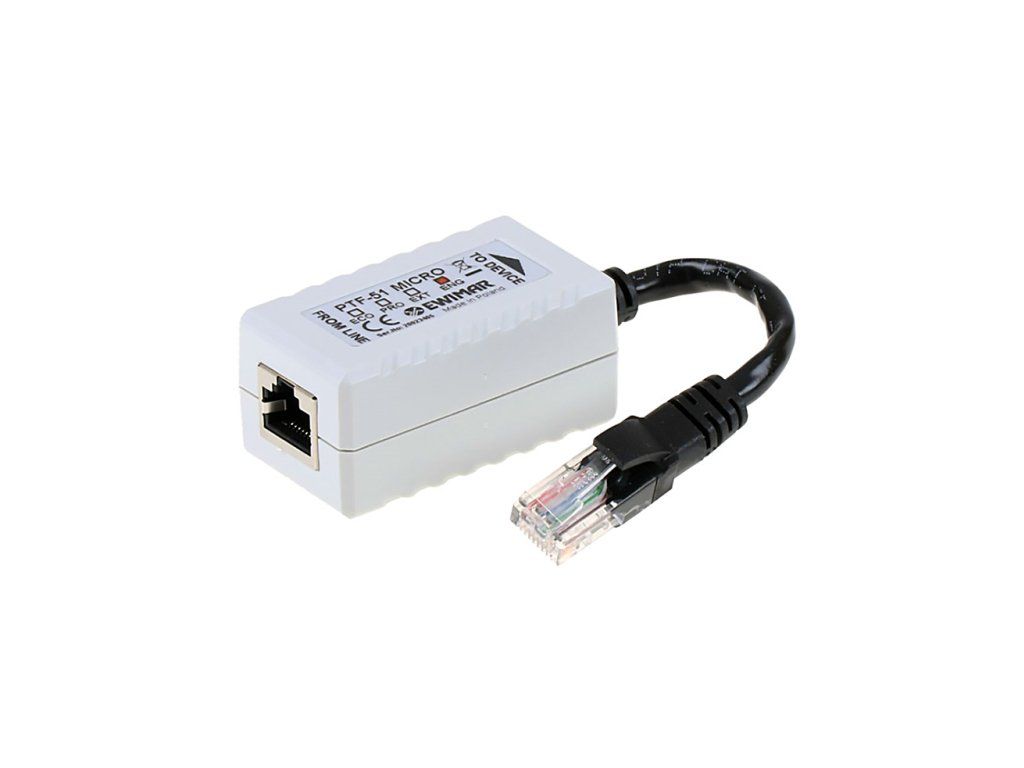

PTF-51-ENG/PoE/Micro egy modern miniatu?r túlfeszültség-védelmi áramkör, amely a Extreme No Ground megoldást alkalmazza. A LAN hálózatok védelmére lett tervezve, ahol problémát jelent a földelővezeték PE eljuttatása az egyes kamerákhoz vagy más LAN végberendezésekhez. A védelmet külső kamerák védelmére is lehet használni, de ebben az esetben a védelem csupán a LAN kábelben indukálódó kisebb elektormágneses impulzusok kiküszöbölésére korlátozódik. A MOSFET technológia háromszoros hatékonyságú túlfeszültség-elnyelő képességet garantál a távvezetékeken, ami hozzájárul az eszköz alacsonyabb érzékenységéhez a hosszabb ideig tartó impulzusáramokkal szemben.
Az eszköz LAN 10-BaseT és 100-BaseT hálzatokkal működik, amelyek UTP 5 vagy 6 kategóriás kábelekre épülnek. A kis méretek és az integrált RJ45 csatlakozós kábel lehetővé teszi az egyszerű és gyors csatlakozást. Ideálisan alkalmas ipari IP kamerák védelmére, amelyek eredeti bázisokkal rendelkeznek, amelyek elrejtik a tartozékokat és minden csatlakozást. PTF-51-ENG/PoE/Micro garantálja a túlfeszültségek és villámcsapások hatásival, valamint a vandalizmus (paralizátorok működése) elleni védelmet.
A teljes hatékonyság eléréséhez az ENG sorozatú túlfeszültség-elnyelőhöz szükséges, hogy legalább PRO sorozatú elnyelőt használjunk a kábel másik oldalán (1-csatornás vagy többcsatornás változatban) és biztosítsuk annak megfelelő földelését.
Helyes telepítési példák földelés nélküli kamerák oldalán
Technikai specifikáció
PTF-51-ENG/PoE/Micro
Adat vonalak
LAN csatornák száma
1
Támogatott Ethernet szabványok
10Base-T, 100Base-T
Kompatibilitás a kábelezéssel
Kategória 5, 5e és 6
Bemeneti csatlakozó (kábel)
RJ-45 aljzat
Kimeneti csatlakozó (eszköz)
RJ-45 csatlakozós kábel
Névleges feszültség DC (vonal-vonal) UN
3,3V DC
Maximális munkafeszültség (vonal-vonal) UC
3,5V DC
Védelmi szint 1kV/s (vonal-vonal) UP C3
8V (MOSFET beavatkozás után)
Kilövési áram C1 (8/20µS, vonal-vonal) Iimp
600A
Védett vonalak
1-2, 3-6
Kapacitás (vonal-vonal) @1MHz
6-15pF
Szigetelési elem
MOSFET biztosíték
Soros ellenállás
6 / vonal
Névleges áram IN
300mA / vonal
PoE vonal
Névleges feszültség DC (vonal-vonal) UN
58V DC
Maximális munkafeszültség (vonal-vonal) UC
64V DC
Védelmi szint UP C3
93V
Kilövési áram (8/20µS, vonal-vonal) Iimp C3
600A
Védett párok
(1+2)-(3+6), (4+5)-(7+8)
PoE munka szabvány
Kompatibilis az IEEE 802.3af/at/bt-3. típusú (HiPoE, UPOE)
