Nyolcsávos túlfeszültségvédelmi ECO sorozat PoE védettel Gigabit Ethernet telepítésekhez

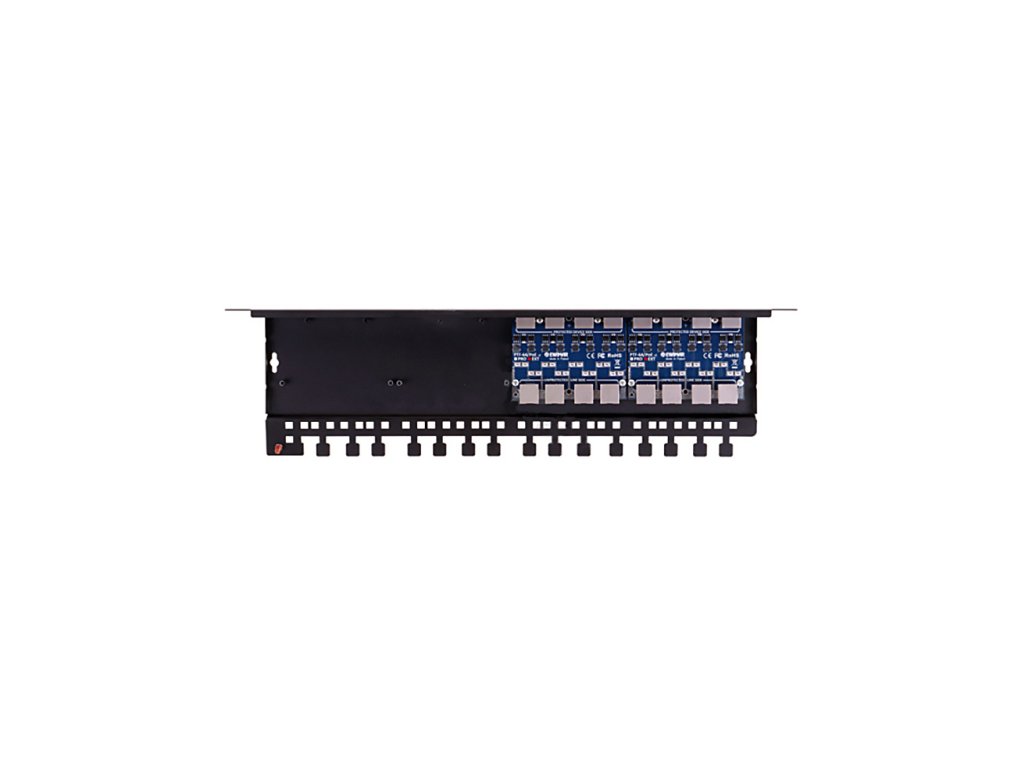

PTF-68R-ECO/PoE egy nyolcsávos védelem, amely Gigabit Ethernet hálózatokhoz készült. Az eszköz kompatibilis a UTP és FTP 5-ös, 5e- és 6-os kategóriájú kábelekkel. A modul 100Base-Tx, 1000Base-T/Tx hálózatokra készült. A védelmet két modul PTU-64-ECO alkotja, amelyeket egy speciális alapzatra PTU/PTF-6-RACK szereltek. Az 19" RACK tálcába való beszerelésre készült, elöl a standard használat érdekében, vagy hátul az ?LK-MOUNT sarkos fémlemezekkel történő használatra IP-CCTV felvevők esetében.

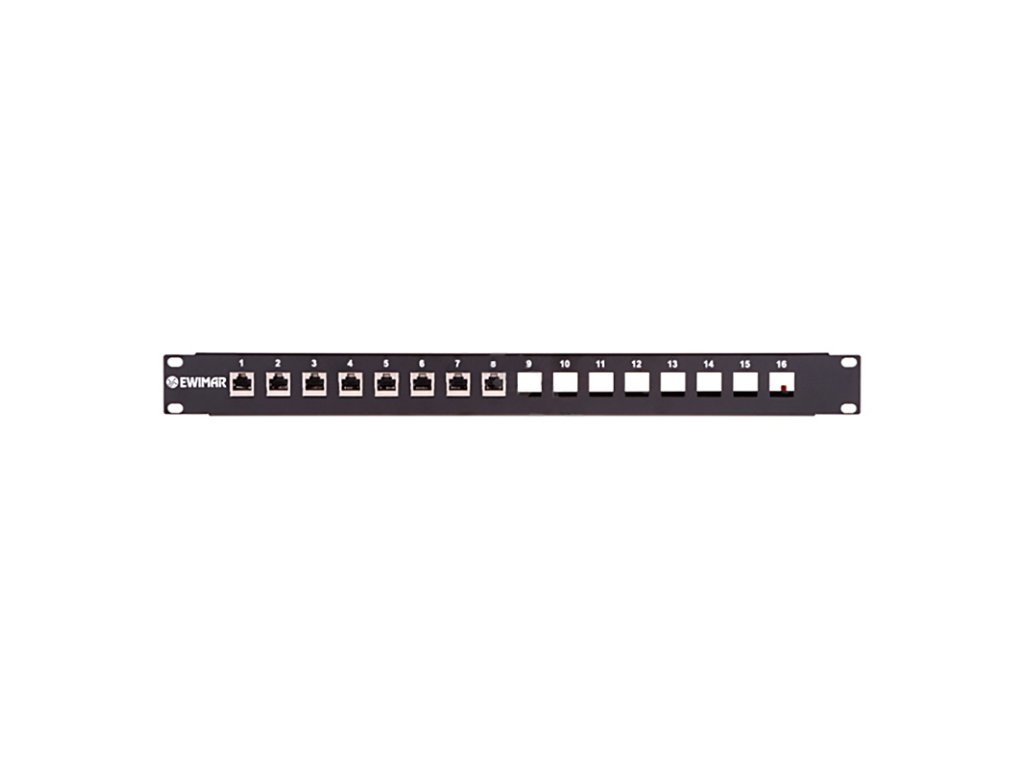

Az elülső oldalon, amely a védett oldal (
DEVICE), RJ-45 csatlakozók találhatók, amelyekhez a LAN switch portok csatlakoznak. A védtelen oldalt (LINE) a hátul elhelyezett aljzatok alkotják, amelyekhez hosszú LAN infrastruktúra vonalak csatlakoznak. A védtelen oldal csatlakozóinak helyzete a korlátozó hátoldalán azzal a szükségességgel van összefüggésben, hogy biztosítsa az átviteli paraméterek magas színvonalát és az alacsony keresztmodulációt. A több rétegű PCB lapok és modern alkatrészek alkalmazása biztosítja a 6-os kategóriájú kábelezéssel való összhangot és a 4x125MHz-es frekvenciák szerinti helyes tesztelést. A LAN eszközök tápegységeit a PoE tápegység védelmi áramkörökkel védik a károsodástól, amelyek kiküszöbölik a feszültségemelkedést az 1,2 - 3,6 és 4,5 - 7,8 párok között az atmoszférikus kisülések vagy a kontrollálatlan feszültségemelkedések következtében. A védelmet maximálisan 16 csatornára lehet bővíteni, ha további két modult telepítenek a PTF-64
vagy
PTU-64. Az eszköz földelése a megfelelően földelt RACK szekrényhez köthető a mellékelt földelőkábel segítségével. Ezen kívül a csatlakozók és védelmi áramkörök porvédelmének biztosítása érdekében PTU/PTF-COVER. A legmagasabb szintű védelem biztosítására ajánlott a kábelek mindkét oldalán a védelem alkalmazása: többcsatornás a LAN switch oldalán és egyedi az végberendezések oldalán, például PTF-61-ECO/PoE. Az eszköz LAN telepítésekhez készült, amelyek teljes mértékben az épületen belül helyezkednek el, és nincsenek kitéve más védtelen telepítésekből származó szikrás átvitelnek.
Teljes túlfeszültségvédelem gigabites hálózatok számára
Műszaki specifikáció
PTF-68R-ECO/PoE
Adatvonal
LAN csatornák száma
8
Bővítési lehetőség
Maximum 16 csatornáig
Támogatott Ethernet szabványok
10Base-T, 100Base-T, 1000Base-T
Kábelezés kompatibilitás
5, 5e és 6 kategória
Bemeneti csatlakozó (védtelen oldal)
RJ-45 aljzat, árnyékolt, 6. kategória
Kimeneti csatlakozó (védett oldal)
RJ-45 aljzat, árnyékolt, 6. kategória
Névleges DC feszültség (vonal-föld) UN
90V DC
Maximális működési feszültség (vonal-föld) UC
110V DC
Védelmi szint 1kV/s (vonal-föld) UP
600V
Löketáram (8/20µS, vonal-föld) Iimp
100A
Névleges DC feszültség (vonal-vonal) UN
3,3V DC
Maximális működési feszültség (vonal-vonal) UC
3,5V DC
Védelmi szint 1kV/s (vonal-vonal) UP
28V
Löketáram (8/20µS, vonal-vonal) Iimp
100A
Védett vonalak
1-2, 3-6, 4-5, 7-8
Kapacitás (vonal-vonal) @1MHz
15pF
Kapacitás (vonal-föld) @1MHz
2-3pF
Sorozatellenállás
2,2 / vonal
Névleges áram IN
300mA / vonal
PoE vonal
Névleges DC feszültség (vonal-vonal) UN
57V DC
Maximális működési feszültség (vonal-vonal) UC
64V DC
Védelmi szint UP
90V
Löketáram (8/20µS, vonal-vonal) Iimp
100A
Névleges DC feszültség (vonal-föld) UN
90V DC
Maximális működési feszültség (vonal-föld) UC
110V DC
Védelmi szint 1kV/s (vonal-föld) UP
600V
Löketáram (8/20µS, vonal-föld) Iimp
100A
Védett párok
(1+2)-(3+6), (4+5)-(7+8)
PoE szabvány
Kompatibilis minden típussal, beleértve a Hi PoE-t is
