PTU-68R-EXT/PoE - 8-csatornás LAN Gigabit Ethernet védelmi rendszer - EWIMAR

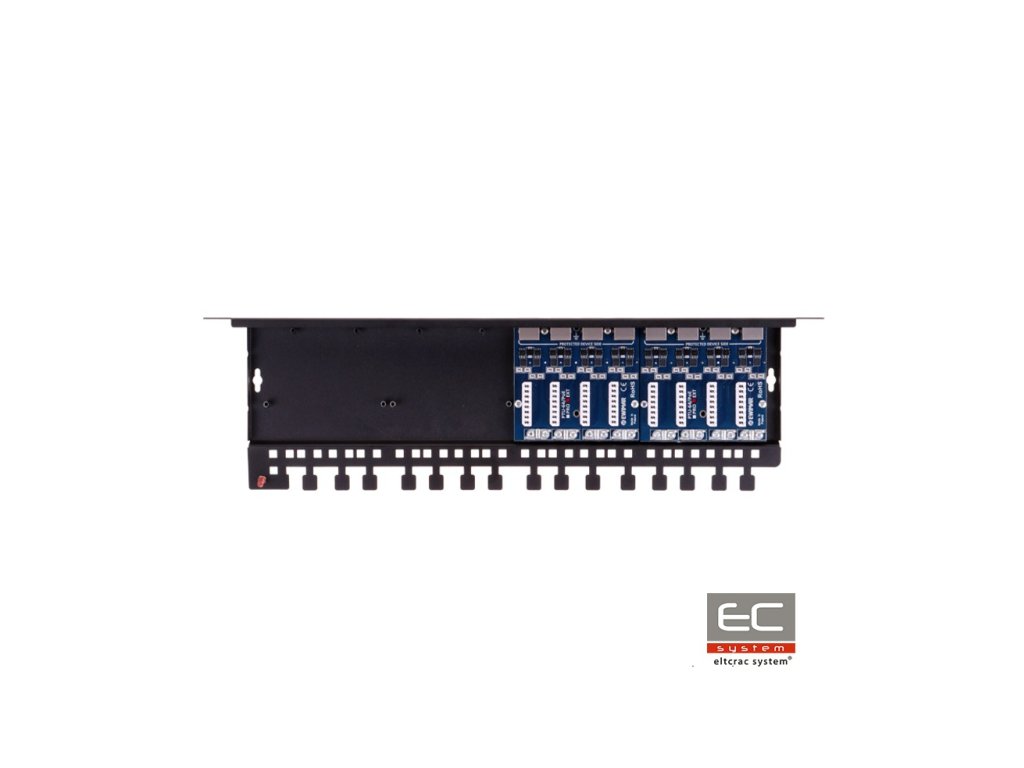

PTF-68R-EXT/PoE egy nyolccsatornás védelem, amely a Gigabit Ethernet hálózathoz készült. Az eszköz kompatibilis az UTP és FTP 5, 5e és 6 kategóriájú kábelezéssel. A modul 100Base-Tx, 1000Base-T/Tx hálózatokhoz lett tervezve. A védelem két modult, PTU-64-EXT,telepített a dedikált alapra PTU/PTF-6-RACK. Az elülső oldal, amely a védett oldal (DEVICE), RJ-45 aljzatokat használ, amelyekbe a LAN switch portok csatlakoznak. A védtlen oldal (LINE) hátsó részén található LSA csatlakozók alkotják, amelyekhez a LAN infrastruktúra hosszú vonalai csatlakoznak RJ-45 csatlakozók nélkül. Ez a megoldás hatékony védelmet biztosít a túlfeszültség ellen, és létrehozza a Patch Panel csatlakozási rendszert a LAN kábelek közvetlen rögzítéséhez. A PTU-64 modulok kiváló adatátviteli paramétereket és magas minőségű túlfeszültség védelmet nyújtanak a többrétegű PCB lapok és az innovatív komponensek MOSFET technológiájának köszönhetően, amely lehetővé teszi a nagyon magas szintű védelmet a túlfeszültség és a potenciálkülönbségek hirtelen ugrásaival szemben. A LAN eszközök tápegységeit a PoE független táppal védelmi körökkel védik meg, amelyek kiküszöbölik a feszültségnövekedést az 1,2 - 3,6 és 4,5 - 7,8 párok között atmoszférikus kisülések okozta túlfeszültségek vagy a nem ellenőrzött feszültségnövekedés esetén. A védelmet maximum 16 csatornára lehet bővíteni, ha két további PTF-64 vagy PTU-64 modult telepítenek az alapra. Az eszköz földelése a megfelelően földelt Rack szekrényhez csatlakoztatva történik a mellékelt földelő vezetékkel. Ezen kívül a csatlakozók és a védelmi körök porvédelmét a PTU/PTF-COVER borítás használatával lehet biztosítani. A legmagasabb szintű védelem biztosításának ajánlott módja a kábelek mindkét oldalán védelmek alkalmazása: többcsatornás a LAN switch oldalán és egysávos a végberendezések oldalán, például a PTF-61-EXT/PoE.
Példa a Gigabit Ethernet védelmi rendszer telepítésére a PTU-68 használatával, mint patch panel
Műszaki specifikáció:
Adatvonal
LAN csatornák száma
8
Bővítési lehetőség
Legfeljebb 16 csatorna
Támogatott Ethernet szabványok
10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx
Kábelezési kompatibilitás
5, 5e és 6 kategória
Bementi csatlakozó (védtlen oldal)
LSA csatlakozó
Kimeneti csatlakozó (védett oldal)
RJ-45, árnyékolt, 6 kategória
Névleges feszültség DC (vonal-föld) UN
90V DC
Max. tartós működési feszültség (vonal-föld) UC
110V DC
Védelmi szint 1kV/s (vonal-föld) UP
600V
Kiáramlási áram (8/20µS, vonal-föld) Iimp
2kA
Névleges feszültség DC (vonal-vonal) UN
3,3V DC
Maximális tartós működési feszültség (vonal-vonal) UC
3,5V DC
Védelmi szint 1kV/s (vonal-vonal) UP
<8V
Kiáramlási áram (8/20µS, vonal-vonal) Iimp
75A (2kA MOSFET kapcsolásakor)
Védett vonalak
1-2, 3-6, 4-5, 7-8
Kapacitás (vonal-vonal) @1MHz
5pF
Kapacitás (vonal-föld) @1MHz
2-3pF
Eltérítési elem
MOSFET biztosíték
Sorozat ellenállás
6 / vonal
Névleges áram IN
300mA / vonal
PoE vonal
Névleges feszültség DC (vonal-vonal) UN
57V DC
Maximális tartós működési feszültség (vonal-vonal) UC
64V DC
Védelmi szint UP
75V (MOSFET kapcsolásakor)
Kiáramlási áram (8/20µS, vonal-vonal) Iimp
73A (2kA MOSFET kapcsolásakor)
Névleges feszültség DC (vonal-föld) UN
90V DC
Max. tartós működési feszültség (vonal-föld) UC
110V DC
Védelmi szint 1kV/s (vonal-föld) UP
600V
Kiáramlási áram (8/20µS, vonal-föld) Iimp
2kA
Védett párok
(1+2)-(3+6), (4+5)-(7+8)
PoE működési szabvány
Kompatibilis minden típusúval, beleértve a Hi PoE-t is
