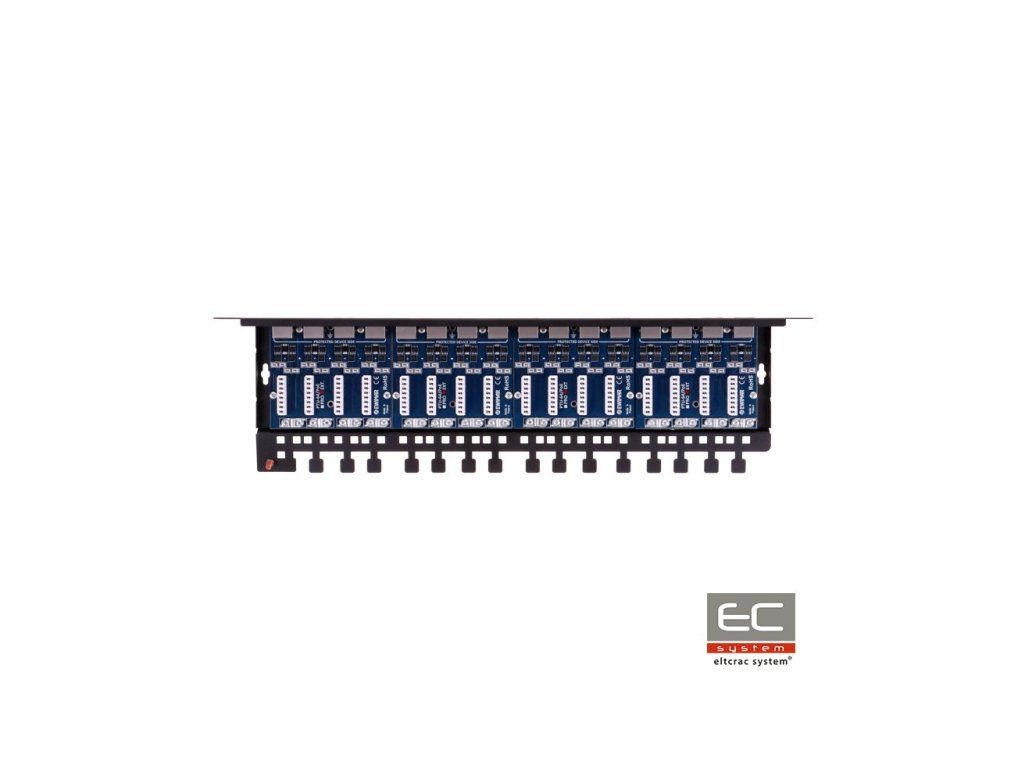

PTF-68R-EXT/PoE egy tizennégy csatornás túlfeszültség-védelem, amely Gigabit Ethernet hálózatokhoz készült. Az eszköz kompatibilis a UTP és FTP 5, 5e és 6 kategóriájú vezetékekkel. A modul a 100Base-Tx, 1000Base-T/Tx hálózatokhoz készült. A védelmet négy modul PTU-64-EXT alkotja, amelyek egy dedikált alaplapra PTU/PTF-6-RACK. A védett oldalon (DEVICE) RJ-45 aljzatok találhatók, amelyekhez LAN switch portok csatlakoznak. A védtelen oldalon (LINE) LSA aljzatok helyezkednek el hátul, amelyekhez a LAN hálózat hosszú vonalai csatlakoznak RJ-45 csatlakozók nélkül. Ez a megoldás hatékony védelmet biztosít a túlfeszültség ellen, és egy közvetlen csatlakozási panel rendszert hoz létre a LAN kábelek közvetlen rögzítéséhez. A PTU-64 modulok kiváló adatátviteli paramétereket és magas túlfeszültség-védelmet érnek el a több rétegű PCB lapok és a MOSFET technológia innovatív komponenseinek köszönhetően, amely lehetővé teszi a nagyon magas szintű védelmet a túlfeszültségekkel és a potenciálkülönbségek hirtelen ingadozásaival szemben. A LAN eszközök tápegysége védett a PoE független feszültségvédelmi áramkörök által, amelyek kiküszöbölik a feszültségnövekedést az 1,2 - 3,6 és 4,5 - 7,8 párjaiban, köszönhetően a villámlás által okozott túlfeszültségeknek vagy a feszültségnövekedés ellenőrizetlenségének. Az eszköz földelése megfelelően földelt szekrényhez való csatlakozással történik Rack a mellékelt földelő vezetékkel. Ezen kívül a csatlakozók és a védelmi áramkörök porvédelme érdekében használhatja a PTU/PTF-COVER. A legmagasabb szintű védelem biztosításához ajánlott védelmi eszközök használata a kábelek mindkét oldalán: többsávos a LAN switch oldalán és egyedi az végberendezések oldalán, például PTF-61-EXT/PoE.
Teljes túlfeszültség-védelem a PTU-616-tal, patch panel funkcióval
Műszaki adatok:
Átviteli vonal
LAN csatornák száma
16
Támogatott Ethernet szabványok
10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx
Kompatibilitás a vezetékekkel
5, 5e és 6 kategória
Bemeneti csatlakozó (védtelen oldal)
LSA csatlakozó
Kimeneti csatlakozó (védett oldal)
RJ-45 aljzat, árnyékolt, 6 kategória
Névleges feszültség DC (vonal-föld) UN
90V DC
Maximális üzemeltetési feszültség (vonal-föld) UC
110V DC
Védelem szintje 1kV/s (vonal-föld) UP
600V
Ütésáram (8/20µS, vonal-föld) Iimp
2kA
Névleges feszültség DC (vonal-vonal) UN
3,3V DC
Maximális üzemeltetési feszültség (vonal-vonal) UC
3,5V DC
Védelem szintje 1kV/s (vonal-vonal) UP
<8V
Ütésáram (8/20µS, vonal-vonal) Iimp
75A (2kA MOSFET aktiválásakor)
Védett vonalak
1-2, 3-6, 4-5, 7-8
Kapacitás (vonal-vonal) @1MHz
5pF
Kapacitás (vonal-föld) @1MHz
2-3pF
Eltérítő elem
MOSFET biztosíték
Sorozatos ellenállás
6 / vonal
Névleges áram IN
300mA / vonal
PoE vonal
Névleges feszültség DC (vonal-vonal) UN
57V DC
Maximális üzemeltetési feszültség (vonal-vonal) UC
64V DC
Védelem szintje UP
75V (MOSFET aktiválásakor)
Ütésáram (8/20µS, vonal-vonal) Iimp
73A (2kA MOSFET aktiválásakor)
Névleges feszültség DC (vonal-föld) UN
90V DC
Maximális üzemeltetési feszültség (vonal-föld) UC
110V DC
Védelem szintje 1kV/s (vonal-föld) UP
600V
Ütésáram (8/20µS, vonal-föld) Iimp
2kA
Védett párok
(1+2)-(3+6), (4+5)-(7+8)
PoE üzemeltetési szabvány
Minden típusúval kompatibilis, beleértve a Hi PoE-t
