16-csatornás túlfeszültség-védelem ECO sorozat PoE védelemmel Gigabit Ethernet telepítésekhez

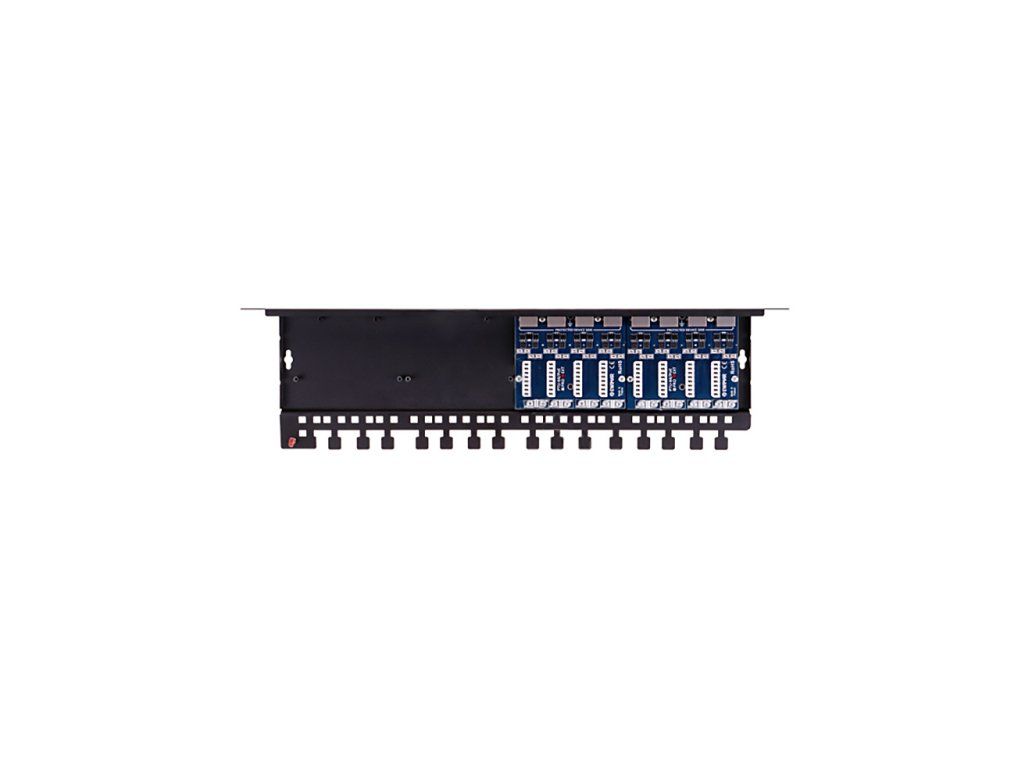

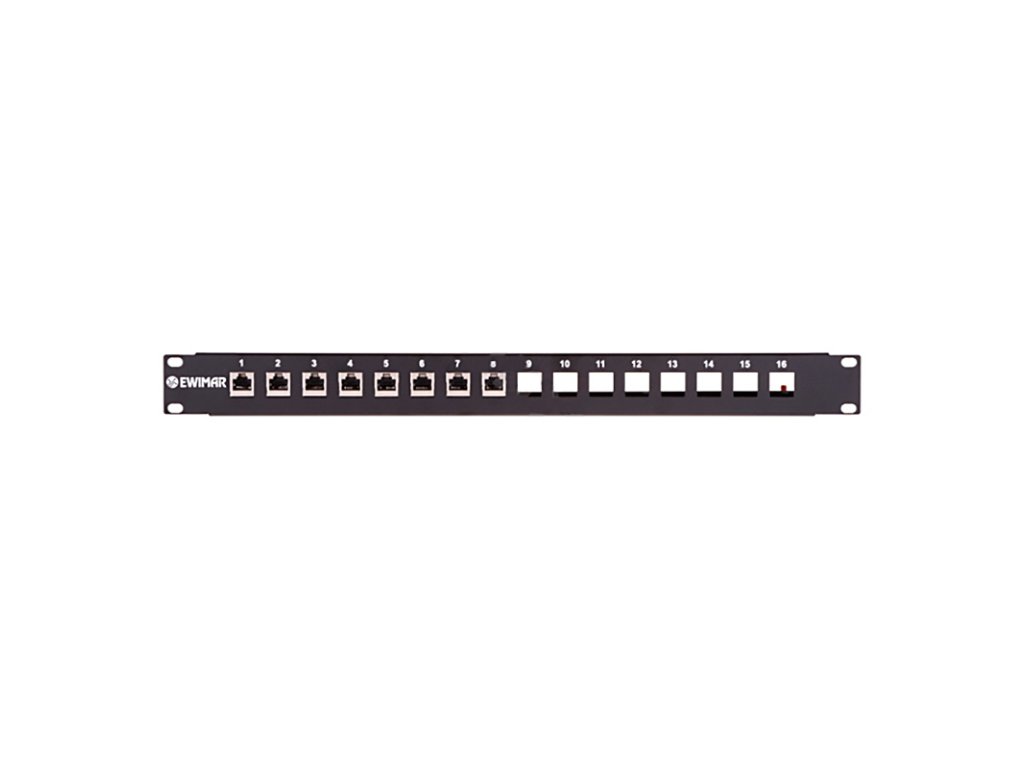

PTU-616R-ECO/PoE egy 16 csatornás túlfeszültség-védő, amely Gigabit Ethernet hálózatokhoz készült. Az eszköz kompatibilis a UTP és FTP 5, 5e és 6 kategóriájú kábelezéssel. A modul 100Base-Tx, 1000Base-T hálózatokhoz lett tervezve. A túlfeszültség-védő négy számos PTU-64-ECO modulból áll, amelyek egy dedikált alaplapon PTU/PTF-6-RACK vannak felszerelve. Az elülső oldal, amely a védett oldal (DEVICE), RJ-45 aljzatokat tartalmaz, amelyekhez a LAN kapcsolók portjai csatlakoznak. Az védtelen oldal (LINE) csatlakozói LSA, amelyek a hátsó oldalon találhatóak, hosszú LAN hálózati infrastruktúrákhoz csatlakoznak RJ-45 csatlakozók nélkül. Az ilyen megoldás hatékony túlfeszültség-védelmet biztosít, és Patch Panel csatlakozási rendszert alkot a LAN kábelek közvetlen csatlakoztatására.
A PTU-64 sorozat moduljai innovatív megoldások, amelyek magas hatékonysággal rendelkeznek a túlfeszültség ellen és magas minőségű átvitel jellemzi őket. A több rétegű nyomtatott áramkörök használata a 6. kategóriás kábelezési szabványnak való megfeleléshez és a 4 x 125MHz frekvenciákra történő helyes teszteléshez vezetett. A LAN eszközök tápegysége védve van a PoE tápegység független védelmi áramkörének köszönhetően, amely megszünteti a feszültségnövekedést az 1,2 - 3,6 és 4,5 - 7,8 párjain a villámcsapások vagy a feszültségnövekedés következtében. Az eszköz földelése a megfelelően földelt Rack szekrényhez való csatlakoztatással történik a mellékelt földelőkábel segítségével. Ezen kívül a porvédő borítást is fel lehet használni a PTU/PTF-COVER aljzatok és a túlfeszültség-védő körök védelme érdekében. Az eszköz LAN telepítésekhez készült, amelyek teljes mértékben egy épület belsejében találhatóak, és nem állnak ki más nem védett telepítésekből származó szikrázásoknak.
Teljes túlfeszültség-védelem PTU-616-tal, amely patch panel funkciót tölt be
Műszaki specifikáció
PTU-616R-ECO/PoE
Adatvonal
LAN csatornák száma
16
Támogatott Ethernet szabványok
10Base-T, 100Base-T, 1000Base-T
Kábelezés kompatibilitás
Kategória 5, 5e és 6
Bemeneti csatlakozó (védtelen oldal)
LSA csatlakozó
Kimeneti csatlakozó (védett oldal)
RJ-45 aljzat, árnyékolt, 6. kategória
Nominális DC feszültség (vonal-föld) UN
90V DC
Maximális működési feszültség (vonal-föld) UC
110V DC
Védelem szintje 1kV/s (vonal-föld) UP
600V
Kisülési áram (8/20µS, vonal-föld) Iimp
100A
Nominális DC feszültség (vonal-vonal) UN
3,3V DC
Maximális működési feszültség (vonal-vonal) UC
3,5V DC
Védelem szintje 1kV/s (vonal-vonal) UP
28V
Kisülési áram (8/20µS, vonal-vonal) Iimp
100A
Védett vonalak
1-2, 3-6, 4-5, 7-8
Kapacitás (vonal-vonal) @1MHz
15pF
Kapacitás (vonal-föld) @1MHz
2-3pF
Sorozatos ellenállás
2,2 / vonal
Nominális áram IN
300mA / vonal
PoE vonal
Nominális DC feszültség (vonal-vonal) UN
57V DC
Maximális működési feszültség (vonal-vonal) UC
64V DC
Védelem szintje UP
90V
Kisülési áram (8/20µS, vonal-vonal) Iimp
100A
Nominális DC feszültség (vonal-föld) UN
90V DC
Maximális működési feszültség (vonal-föld) UC
110V DC
Védelem szintje 1kV/s (vonal-föld) UP
600V
Kisülési áram (8/20µS, vonal-föld) Iimp
100A
Védett párok
(1+2)-(3+6), (4+5)-(7+8)
PoE üzemmód szabvány
Minden típusnak megfelelően, beleértve a Hi PoE-t is
