PTU-58R-PRO/PoE - 8-csatornás LAN biztonsági rendszer - EWIMAR

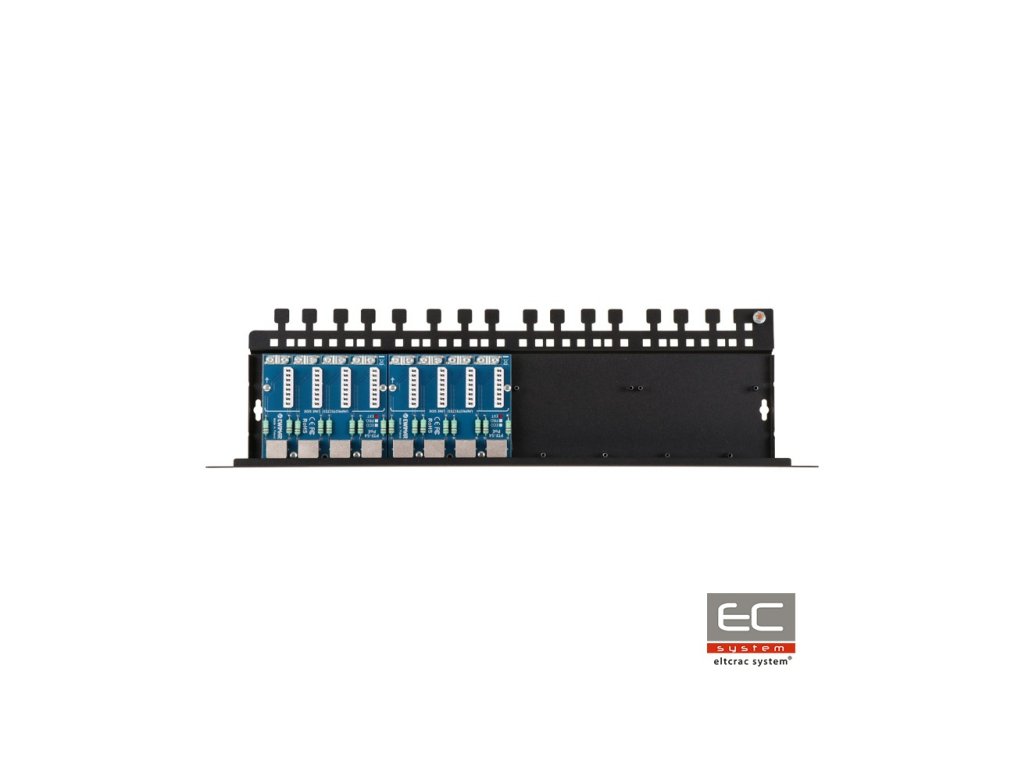

PTU-58R-PRO/PoE nyolc csatornás védelmet biztosít a túlfeszültség ellen, például IP kamerák, LAN switch-ek, routerek, WiFi hozzáférési pontok és egyéb, 100Mbit-es hálózatokban működő eszközök számára. Az eszköz kompatibilis az UTP és FTP 5, 5e és 6 kategóriájú kábelezéssel. A védelem a 100Base-T hálózatokhoz készült. Az eszköz két modult tartalmaz, PTU-54-PRO/Poe,melyek egy dedikált alaplapon PTU/PTF-5RACK vannak felszerelve. Legfeljebb 16 csatornára bővíthető további két PTF-54 vagy PTU-54 modul alaplapra való csatlakoztatásával.PTU-58R-ECO/PoE olyan eszközök védelmére készült, amelyek épületen kívül vannak telepítve.A kiváló adatátviteli paraméterek és a magas túlfeszültség elleni védelem eléréséhez nagyon magas réztartalmú PCB-t, precíziósan kialakított áramköröket és innovatív alkatrészeket alkalmaztak. A védett oldalon (DEVICE) RJ-45 csatlakozókat használtak, amely lehetővé teszi a vezetékek gyors váltását. A védtelen oldal LSA típusú csatlakozókkal van ellátva, amelyek lehetővé teszik a vezetékek közvetlen csatlakoztatását RJ-45 csatlakozók használata nélkül. Ez a megoldás hatékony védelmet biztosít a túlfeszültség ellen és rendszert hoz létre a Patch Panel közvetlen rögzítésére a LAN kábelekhez. Az eszköz földelése a rack burkolat rögzítőcsavarjain keresztül történik, ami megkönnyíti a karbantartást, az modul cseréjét vagy bővítését. Csatlakozáskor a mellékelt kábelt használják, amely a ház közösen földelt pontjához van rögzítve. A legmagasabb szintű védelem biztosításának javasolt módja, ha a kábelek mindkét oldalán védelmi elemeket alkalmaznak: többszöröst a LAN switch oldalán és egyeset a végberendezések oldalán.
Biztosított LAN hálózat séma
Műszaki specifikáció:
Adatvonal
LAN csatornák száma
8
Bővítési lehetőség
Max. 16 csatornáig
Támogatott LAN hálózati típusok
10Base-T, 100Base-T, 5, 5e és 6 kategóriájú csavart érpár
Bemeneti csatlakozó (kábel)
LSA (Krone) csatlakozó + árnyékolt terminál
Kimeneti csatlakozó (eszköz)
RJ-45 csatlakozó, árnyékolt
Használható kábel típusok
UTP / FTP 5, 5e és 6 kategória
Nominális DC feszültség (vonal-föld) UN
90V DC
Maximális üzemeltetési feszültség (vonal-föld) UC
110V DC
Védelmi szint 1kV/s (vonal-föld) UP
600V
Levezetési áram (8/20µS, vonal-föld) Iimp
2kA minden vezető szálra (14kA összesen)
Nominális DC feszültség (vonal-vonal) UN
3,3V DC
Maximális üzemeltetési feszültség (vonal-vonal) UC
3,5V DC
Védelmi szint 1kV/s (vonal-vonal) UP C3
20V
Levezetési áram (8/20µS, vonal-vonal) Iimp
100A
Védett vonalak
1-2, 3-6
Kapacitás (vonal-vonal) @1MHz
6-15pF
Kapacitás (vonal-föld) @1MHz
1-2pF
Sorozatos ellenállás
2,2 / vonal
Nominális áram IN
300mA / vonal
Védelem lépcsőinek száma
2 (GDT, TVS)
Leválasztó elem
Impulzus ellenállás
PoE vonal
Nominális DC feszültség (vonal-vonal) UN
58V DC
Maximális üzemeltetési feszültség (vonal-vonal) UC
64V DC
Védelmi szint UP
93V
Levezetési áram (8/20µS, vonal-vonal) Iimp
100A
Levezetési áram (8/20µS, vonal-föld) Iimp
2kA
Védett párok
(1+2)-(3+6), (4+5)-(7+8)
PoE üzemi standard
az IEEE 802.3af/at/bt-3. típusnak megfelelően (HiPoE, UPOE)
Túláram veszteségek a védelmi áramkörökben
IEEE 802.3af, A opció: 0,6W @48VDC
IEEE 802.3af, B opció: 0,35W @48VDC
IEEE 802.3at, A opció: 1,6W @54VDC IEEE 802.3at B opció: 0,6W @54VDC
