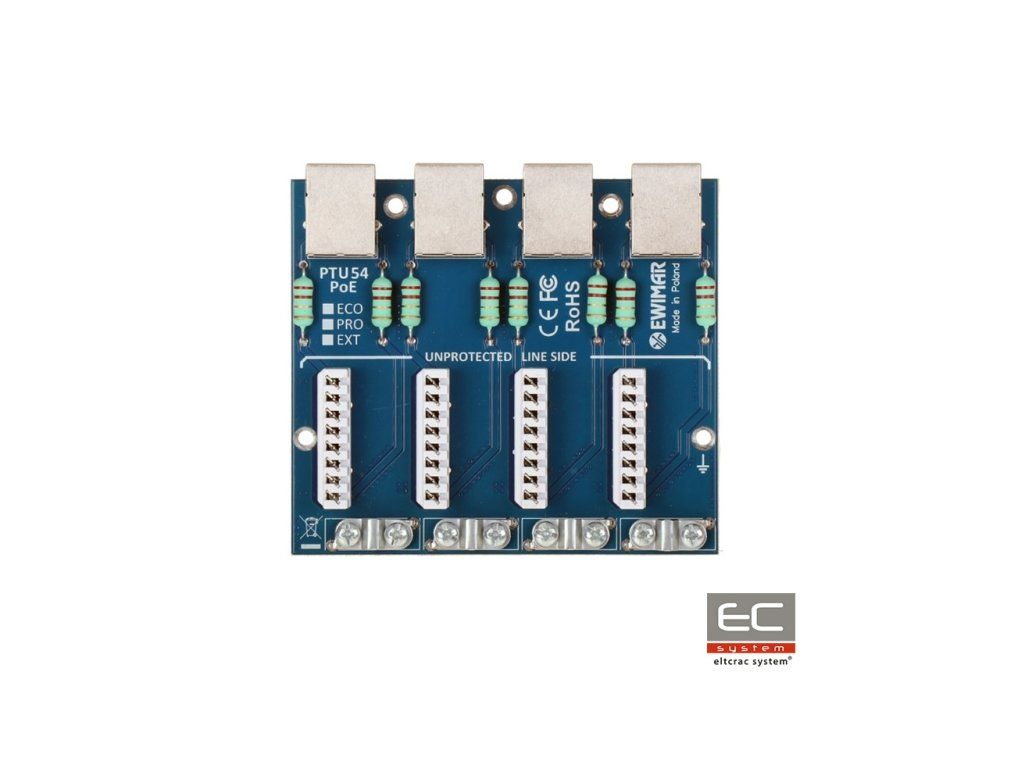

PTU-54-EXT/PoE - 4-csatornás LAN hálózati túlfeszültség-védelem modul - EWIMAR
PTU-54-EXT/PoE egy négycsatornás modul, amely a túlfeszültség elleni védelmet biztosít, beleértve a IP kamerák, LAN switch-ek, routerek, WiFi hozzáférési pontok és egyéb 100Mbit-es hálózatokban működő eszközök védelmét. Az eszköz kompatibilis az 5, 5e és 6-os kategóriájú UTP és FTP kábelekkel. A modul a 10Base-T, 100Base-T hálózatokhoz van tervezve. PTU-54-EXT/PoE az épületeken kívül, oszlopokon és fémszerkezeteken felszerelt eszközök védelmére szolgál.A modul a MOSFET technológiát használja, amely lehetővé teszi a nagyon magas szintű védelmet a túlfeszültségek és a hirtelen potenciálkülönbség-változások ellen.Kiváló adatátviteli paraméterek és magas ütésállóság érhető el a nagyon vastag rézréteggel rendelkező PCB-k, precíz áramkör-kialakítás és innovatív komponensek használatával. A védett oldalon (DEVICE) RJ-45 csatlakozók kerültek használatra, amelyek gyors kábelcsatlakozást tesznek lehetővé. A védtelen oldal LSA csatlakozókkal van felszerelve, amelyek közvetlen kábelcsatlakozást tesznek lehetővé RJ-45 dugók használata nélkül. Ez a megoldás hatékony védelmet biztosít a túlfeszültségekkel szemben, és egy Patch Panel csatlakozási rendszert hoz létre a LAN kábelek közvetlen rögzítésére. A modul telepítéséhez szükséges egy PTU/PTF-5-RACK alap, amely legfeljebb 4 különböző típusú modult képes befogadni. Az eszköz földelése a Rack ház rögzítőcsavarjain keresztül biztosított, ami lehetővé teszi a modul könnyű karbantartását, cseréjét vagy bővítését. A csatlakozás a mellékelt kábel segítségével történik, amely a ház közöns földpontjához van rögzítve.
A védett patch panel építési módszere LSA (Krone) csatlakozókkal
Műszaki specifikáció:
Adatvonal
LAN csatornák száma
4
Támogatott LAN hálózati típusok
10Base-T, 100Base-T, 5, 5e és 6-os kategóriájú csavart érpárok
Bemeneti csatlakozás (kábeltípus)
LSA csatlakozó (Krone)
Kimeneti csatlakozás (eszköz)
RJ-45 aljzat
Használat során alkalmazott kábel típusok
5, 5e és 6-os kategóriájú UTP / FTP
Névleges DC feszültség (vonal-föld) UN
90V DC
Maximális működési feszültség (vonal-föld) UC
110V DC
Védelmi szint 1kV/s (vonal-föld) UP
600V
Áramszint (8/20S, vonal-föld) Iimp
2kA vezetékenként (összesen 14kA)
Névleges DC feszültség (vonal-vonal) UN
3,3V DC
Maximális működési feszültség (vonal-vonal) UC
3,5V DC
Védelmi szint 1kV/s (vonal-vonal) UP C3
8V
Áramszint (8/20S, vonal-vonal) Iimp
2kA MOSFET műveletekor
Védett vonalak
1-2, 3-6
Kapacitás (vonal-vonal) @1MHz
6-15pF
Kapacitás (vonal-föld) @1MHz
1-2pF
Sorozatellenállás
6 / vonal
Névleges áram IN
300mA / vonal
Védelmi szintek száma
3 (GDT, MOSFET, TVS)
Szigetelő elem
Nagyon gyors MOSFET biztosíték
PoE vonal
Névleges DC feszültség (vonal-vonal) UN
58V DC
Maximális működési feszültség (vonal-vonal) UC
64V DC
Védelmi szint UP
93V
Áramszint (8/20S, vonal-vonal) Iimp
100A
Áramszint (8/20S, vonal-föld) Iimp
2kA
Védett párok
(1+2)-(3+6), (4+5)-(7+8)
PoE működési szabvány
öskönyv szerint IEEE 802.3af/at/bt-3. típus (HiPoE, UPOE)
PoE védelmi áramveszteség a védő áramkörökön
IEEE 802.3af, A lehetőség: 0,6W @48VDC
IEEE 802.3af, B lehetőség: 0,35W @48VDC IEEE 802.3at, A lehetőség: 1,6W @54VDC
