PTU-54-ECO/PoE - 4-csatornás túlfeszültségvédő modul LAN hálózatokhoz - EWIMAR

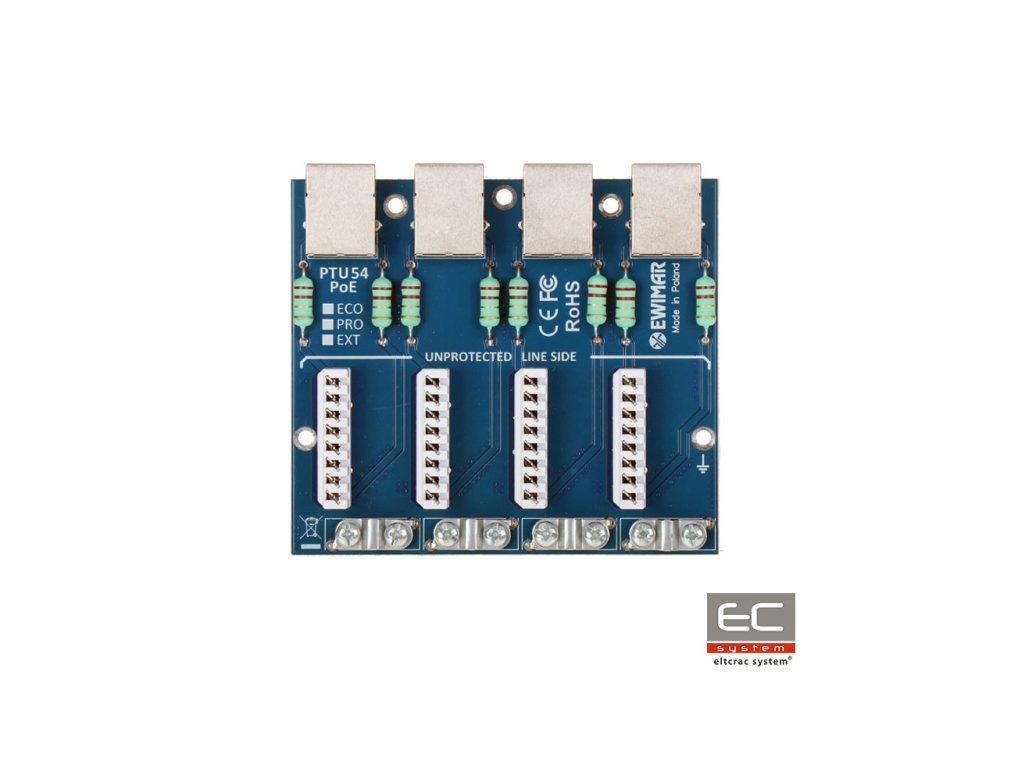

PTU-54-ECO/PoE egy négy csatornás modul, amely a túlfeszültség elleni védelmet biztosít például IP kamerák, LAN switch-ek, routerek, WiFi hozzáférési pontok és egyéb eszközök számára, amelyek 10Mbit és 100Mbit hálózatokban működnek. Az eszköz kompatibilis az UTP és FTP 5, 5e és 6. kategóriás kábelrendszerrel. A modul a 10Base-Tx, 100Base-T/Tx hálózatokhoz készült. PTU-54-ECO/PoE beltéri telepítésű eszközök védelmére lett kifejlesztve.A kiváló adatátviteli tulajdonságok és a magas ütésállóság a nagyon vastag réz tartalmú PCB lapok, a precíziós áramkörvezetések és innovatív komponensek alkalmazása révén érhetők el. A védett oldalon (DEVICE) RJ-45 aljzatokat használtak, amelyek lehetővé teszik a kábelek gyors váltását. A védetlen oldalt LSA típusú csatlakozókkal szerelték fel, amelyek lehetővé teszik a kábelek közvetlen telepítését RJ-45 csatlakozók használata nélkül. Ez a megoldás hatékony védelmet garantál a túlfeszültség ellen, és létrehoz egy Patch Panel csatlakozási rendszert a LAN kábelek közvetlen rögzítéséhez. A modul telepítéséhez a PTU/PTF-5-RACK alaplap használata szükséges, amely maximum 4 különböző típusú modult képes befogadni. Az eszköz földelése a Rack burkolat rögzítőcsavarjain keresztül valósul meg, ami egyszerű karbantartást, cserét vagy bővítést tesz lehetővé. A csatlakoztatás az alaplapon található közös földelő pontra rögzített, mellékelt kábellel történik.
A védelmi patch panel szerkezeti megoldása LAN hálózatokhoz
Műszaki specifikáció:
Adatsor
LAN csatornák száma
4
Támogatott LAN hálózati típusok
10Base-T, 100Base-T, 5, 5e és 6. kategóriás twisted pair
Bemeneti csatlakozó (kábel)
LSA (Krone) csatlakozó + Árnyékolás
Kimeneti csatlakozó (eszköz)
RJ-45 aljzat
Felhasznált kábelek típusa
UTP / FTP 5, 5e és 6. kategóriás
Nominális egyenfeszültség (vonal-föld) UN
90V DC
Max. tartós üzemi feszültség (vonal-föld) UC
110V DC
Védelmi szint 1kV/s (vonal-föld) UP
600V
Kilövelési áram (8/20µS, vonal-föld) Iimp
100A
Nominális egyenfeszültség (vonal-vonal) UN
3,3V DC
Maximális tartós üzemi feszültség (vonal-vonal) UC
3,5V DC
Védelmi szint 1kV/s (vonal-vonal) UP C3
20V
Kilövelési áram (8/20µS, vonal-vonal) Iimp
100A
Védett vonalak
1-2, 3-6
Kapacitás (vonal-vonal) @1MHz
6-15pF
Kapacitás (vonal-föld) @1MHz
1-2pF
Sorellenállás
2,2 / vonal
Nominális áram IN
300mA / vonal
Védelmi fokozatok száma
1 (hibrid)
PoE vonal
Nominális egyenfeszültség (vonal-vonal) UN
58V DC
Maximális tartós üzemi feszültség (vonal-vonal) UC
64V DC
Védelmi szint UP
93V
Kilövelési áram (8/20µS, vonal-vonal) Iimp
100A
Kilövelési áram (8/20µS, vonal-föld) Iimp
100A
Védett párak
(1+2)-(3+6), (4+5)-(7+8)
Működési szabvány PoE
IEEE 802.3af/at/bt-3 típusú (HiPoE, UPOE)
PoE energiaveszteség a védő áramkörökben
IEEE 802.3af, A lehetőség: 0,23W @48VDC IEEE 802.3af, B lehetőség: 0,13W @48VDC
IEEE 802.3at, A lehetőség: 0,68W @54VDC IEEE 802.3at B lehetőség: 0,35W @54VDC
