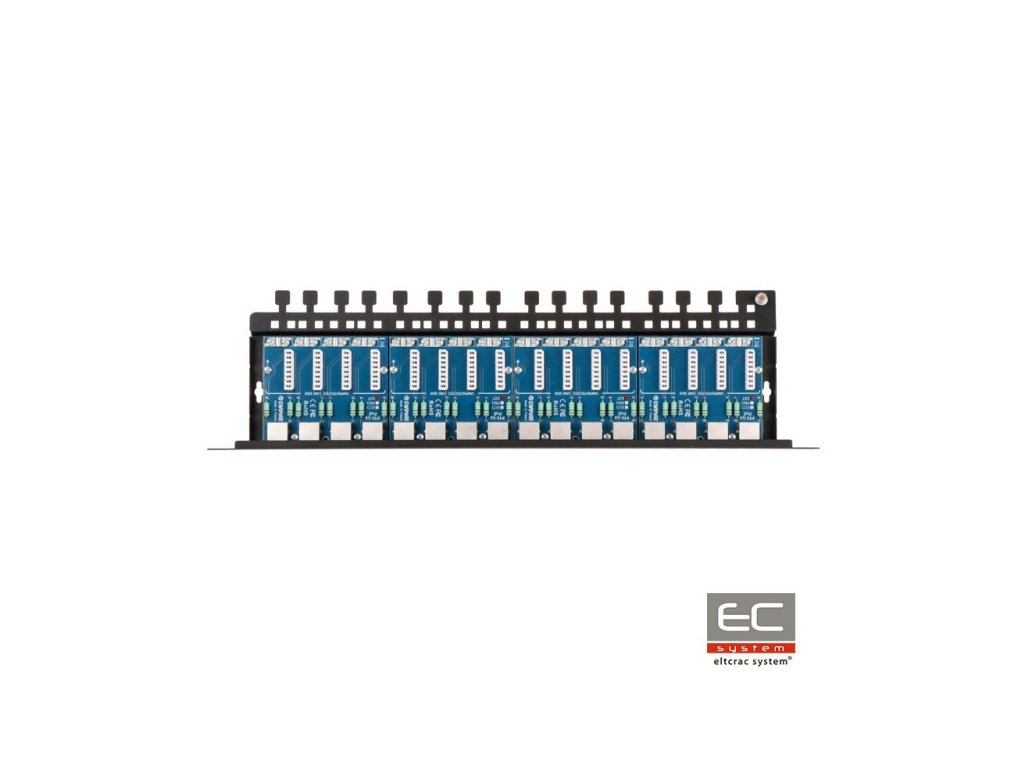

PTU-516R-PRO/PoE egy tizenhatcsatornás védelem, amely a túlfeszültség-védelemért felelős többek között IP kamerák, LAN switch-ek, routerek, WiFi hozzáférési pontok és más, 100Mbit-es hálózatokban működő eszközök számára. Az eszköz kompatibilis a UTP és FTP 5. kategóriás, 5e és 6 kábelekkel. A védelem 100Base-T hálózatokhoz készült. Az eszköz négy modulból áll PTU-54-PRO/Poe, amelyeket dedikált alapba PTU/PTF-5RACK szereltek. PTU-58R-ECO/PoE olyan eszközök védelmére készült, amelyek kültéren vannak telepítve. Kiváló adatátviteli paraméterek és a nagy ütésállóság a PCB lapok nagyon vastag réz tartalmának, a pontos áramkörvezetésnek és innovatív komponensek használatának köszönhető. A védett oldalon (DEVICE) RJ-45 aljzatokat használtak, ami lehetővé teszi a kábelek gyors váltását. A védtelen oldal LSA típusú csatlakozókkal van felszerelve, amelyek lehetővé teszik a kábelek közvetlen csatlakoztatását RJ-45 csatlakozók használata nélkül. Ez a megoldás hatékony túlfeszültség-védelmet garantál, és létrehozza a Patch Panel csatlakozási rendszert a LAN kábelek közvetlen rögzítéséhez. Az eszköz földelése a rack szekrény Rack telepítési csavarjain keresztül valósul meg, ami egyszerű karbantartást, modulcserét vagy bővítést tesz lehetővé. A csatlakoztatás a mellékelt kábelen keresztül történik, amelyet a szekrény közös földelési pontjához rögzítenek. A legmagasabb szintű védelem garantálásának javasolt módja, hogy a kábelek mindkét oldalán védelem legyen: többsávos a LAN switch oldalán és egyszerű az végberendezések oldalán.
Védett LAN hálózat vázlata
Műszaki specifikáció:
Adatvonal
LAN csatornák száma
16
Bővítési lehetőség
Nem, csak modulcsere
Támogatott LAN hálózati típusok
10Base-T, 100Base-T, árnyékolt csavart érpár 5. kategória, 5e és 6
Bemeneti csatlakozó (LINE)
LSA csatlakozó (Krone) + árnyékolt kötőelem
Kimeneti csatlakozó (DEVICE)
Árnyékolt RJ-45 aljzat
Felhasznált kábelek típusai
UTP / FTP 5. kategória, 5e és 6
Névleges egyenfeszültség (vonal-föld) UN
90V DC
Maximális állandó üzemi feszültség (vonal-föld) UC
110V DC
Védelmi szint 1kV/s (vonal-föld) UP
600V
Íváram (8/20µS, vonal-föld) Iimp
2kA vezetőnként (14kA összesen)
Névleges egyenfeszültség (vonal-vonal) UN
3,3V DC
Maximális állandó üzemi feszültség (vonal-vonal) UC
3,5V DC
Védelmi szint 1kV/s (vonal-vonal) UP C3
20V
Íváram (8/20µS, vonal-vonal) Iimp
100A
Védett vonalak
1-2, 3-6
Kapacitás (vonal-vonal) @1MHz
6-15pF
Kapacitás (vonal-föld) @1MHz
1-2pF
Sorozatos ellenállás
2,2 / vonal
Névleges áram IN
300mA / vonal
Védelmi fokozatok száma
2 (GDT, TVS)
Elválasztó elem
Impulzus ellenállás
PoE vonal
Névleges egyenfeszültség (vonal-vonal) UN
58V DC
Maximális állandó üzemi feszültség (vonal-vonal) UC
64V DC
Védelmi szint UP
93V
Íváram (8/20µS, vonal-vonal) Iimp
100A
Íváram (8/20µS, vonal-föld) Iimp
2kA
Védett párok
(1+2)-(3+6), (4+5)-(7+8)
PoE üzemmód standard
az IEEE 802.3af/at/bt-3. típus szerint (HiPoE, UPOE)
PoE teljesítményveszteség a védőáramkörökön
IEEE 802.3af, A opció: 0,23W @48VDC
IEEE 802.3af, B opció: 0,13W @48VDC IEEE 802.3at, A opció: 0,68W @54VDC
