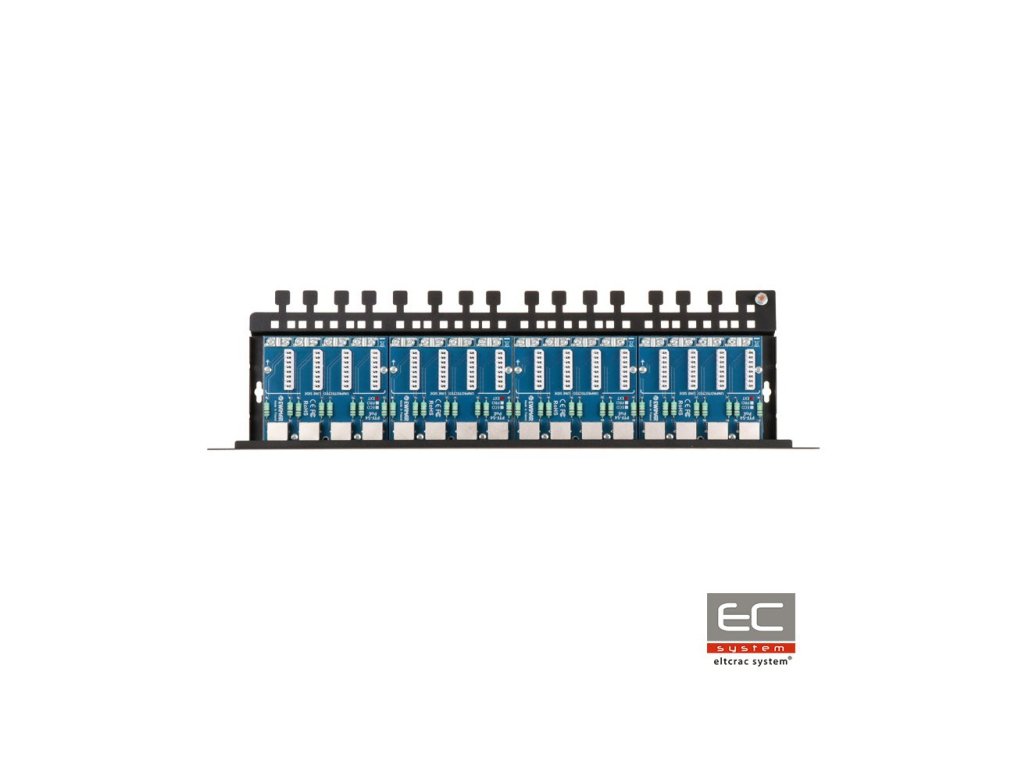

PTU-516R-EXT/PoE - 16-csatornás LAN védelmi eszköz
PTU-516R-EXT/PoE egy tizenhat csatornás védelmi eszköz, amely a túlfeszültség elleni védelmet biztosít pl. IP kamerák, LAN kapcsolók, routerek, WiFi hozzáférési pontok és más, 100Mbit-es hálózatokban működő eszközök esetén. Az eszköz kompatibilis az UTP és FTP 5, 5e és 6 kategóriás kábelezéssel. A védelem a 100Base-T hálózatokhoz készült. Az eszköz négy modult tartalmaz PTU-54-PRO/Poe,amelyek egy dedikált alaplapra PTU/PTF-5RACK szerelhetők. PTU-516R-EXT/PoE úgy lett kifejlesztve, hogy védje a külső falakon, oszlopokon és fém szerkezeteken elhelyezett eszközöket. A modul a MOSFET technológiát alkalmazza, amely lehetővé teszi a nagyon magas szintű védelmet a túlfeszültségek és a hirtelen potenciálváltozások ellen.Kiváló adatátviteli paraméterek és magas ütésállóság érhető el a rendkívül vastag réztartalmú nyomtatott áramkörök, a precíziós áramkörök vezetése és innovatív alkatrészek használatával. A védett oldalon (DEVICE) RJ-45 aljzatokat használnak, amelyek lehetővé teszik a gyors kábelcserét. A védtelen oldalon LSA típusú csatlakozókkal van ellátva, amelyek lehetővé teszik a kábelek közvetlen csatlakoztatását RJ-45 csatlakozók használata nélkül. Ez a megoldás hatékony túlfeszültség-védelmet garantál és Patch Panel rendszert hoz létre a LAN kábelek közvetlen rögzítésére. Az eszköz földelése a Rack ház szerelőcsavarjain keresztül történik, amely egyszerű karbantartást, cserét vagy modulbővítést tesz lehetővé. A csatlakozás a mellékelt kábel segítségével történik, amely a ház közös földelési pontjához csatlakozik. A legmagasabb védelmi szint biztosítására ajánlott a kábelek mindkét oldalán védelem alkalmazása: többszörös a LAN kapcsoló oldalán és egyedi a végberendezések oldalán. A hatékony túlfeszültség-védelem érdekében a EXT sorozatú védelmeket nem szabad egy oldalon összekapcsolni az ECO sorozatú védelmekkel. A kábel másik oldalán minimális PRO sorozatú védelmeket kell használni, és lehetőleg EXT sorozatúakat, ami növeli az izoláló buffer feszültségét.
Ipari LAN hálózat túlfeszültség-védelmének példája
Műszaki specifikáció:
Adatvonal
LAN csatornák száma
16
Bővítési lehetőség
Nincs, csak az egyes modulok cseréje
Támogatott LAN hálózati típusok
10Base-T, 100Base-T, 5, 5e és 6 kategóriás csavart érpár
Bemeneti csatlakozó (LINE)
LSA csatlakozó (Krone) - Képernyő térfogat
Kimeneti csatlakozó (DEVICE)
RJ-45 aljzat, árnyékolt
Használt kábel típusok
UTP / FTP 5, 5e és 6 kategória
Nominális DC feszültség (vonal-föld) UN
90V DC
Max. működési feszültség (vonal-föld) UC
110V DC
Védelmi szint 1kV/s (vonal-föld) UP
600V
Szikráló áram (8/20µS, vonal-föld) Iimp
2kA minden kábelvezetőre (14kA összesen)
Nominális DC feszültség (vonal-vonal) UN
3,3V DC
Maximális működési feszültség (vonal-vonal) UC
3,5V DC
Védelmi szint 1kV/s (vonal-vonal) UP C3
8V
Szikráló áram (8/20µS, vonal-vonal) Iimp
2kA MOSFET működés figyelembevételével
Védett vonalak
1-2, 3-6
Kapacitás (vonal-vonal) @1MHz
6-15pF
Kapacitás (vonal-föld) @1MHz
1-2pF
Soros ellenállás
6 / vonal
Nominális áram IN
300mA / vonal
Védelmi fokozatok száma
3 (GDT, MOSFET, TVS)
Párok levezetése
Szupergyors MOSFET biztosíték
PoE vonal
Nominális DC feszültség (vonal-vonal) UN
58V DC
Maximális működési feszültség (vonal-vonal) UC
64V DC
Védelmi szint UP
93V
Szikráló áram (8/20µS, vonal-vonal) Iimp
100A
Szikráló áram (8/20µS, vonal-föld) Iimp
2kA
Védett párok
(1+2)-(3+6), (4+5)-(7+8)
PoE bekapcsolási szabvány
IEEE 802.3af/at/bt-3. típus (HiPoE, UPOE)
PoE teljesítményveszteség az áramkörök védelmén
IEEE 802.3af, A lehetőség: 0,6W @48VDC IEEE 802.3af, B lehetőség: 0,35W @48VDC
IEEE 802.3at, A lehetőség: 1,6W @54VDC IEEE 802.3at B lehetőség: 0,6W @54VDC
