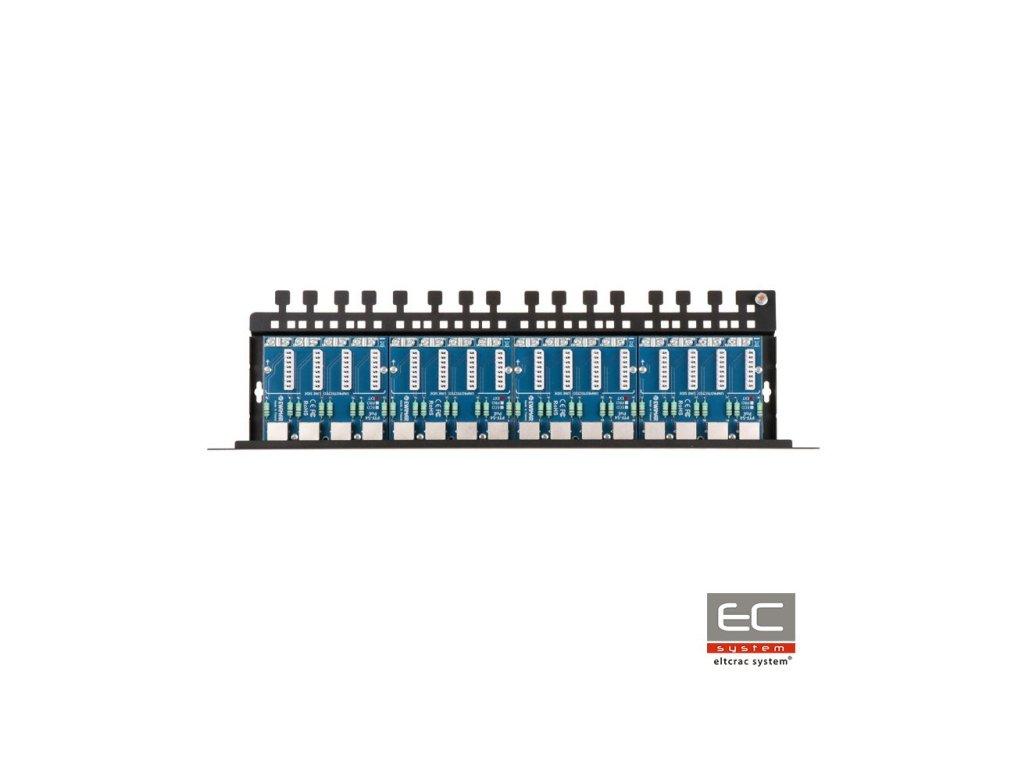

PTU-516R-ECO/PoE - 16-csatornás LAN hálózati védelem - EWIMAR
PTU-516R-ECO/PoE egy tizenhatcsatornás védelem, amely felelős a túlfeszültség elleni védelemért, pl. IP kamerák, LAN switch-ek, routerek, WiFi hozzáférési pontok és más, 100Mbit hálózatokban működő eszközök védelméért. Az eszköz kompatibilis az UTP és FTP 5, 5e és 6 kategóriájú kábelezéssel. A védelem a 10Base-T, 100Base-T hálózatokhoz lett tervezve. Az eszköz négy modult tartalmaz PTU-54-ECO/Poe,melyeket egy dedikált alaplapon PTU/PTF-5RACK helyeztek el. PTU-516R-ECO/PoE az épületek belsejében telepített eszközök védelmére készült.Kiváló átviteli paraméterek és magas villámütközéssel szembeni ellenállás érhető el a nagyon sűrű réztartalmú PCB lapok, a precíz áramkörvezetés és innovatív alkatrészek alkalmazásának köszönhetően. A védett oldalon (DEVICE) RJ-45 aljzatokat használnak, ami lehetővé teszi a kábelek gyors cseréjét. A védtelen oldal LSA típusú csatlakozókkal van felszerelve, amelyek közvetlen kábelezést tesznek lehetővé RJ-45 csatlakozók használata nélkül. Ez a megoldás hatékony túlfeszültség-védelmet garantál, és létrehoz egy Patch Panel összekötő rendszert a LAN kábelek közvetlen rögzítésére. Az eszköz földelése a ház Rack szerelési csavarjain keresztül történik, ami egyszerű karbantartást vagy modulcserét tesz lehetővé. A csatlakozás a mellékelt vezeték segítségével történik, amely a ház közös földelési pontjához csatlakozik. A legmagasabb szintű védelem biztosítása érdekében ajánlott a kábelek mindkét oldalán védelem használata: többirányú a LAN switch oldalán és egyirányú a végberendezések oldalán.
LAN telepítés védett patch panel használatával
Műszaki adatok:
Adatvonal
LAN csatornák száma
16
Bővítési lehetőség
Nincs, csak modulcsere
Támogatott LAN hálózati típusok
10Base-T, 100Base-T, 5, 5e és 6 kategóriás csavaros érpár
Bemeneti csatlakozó (LINE)
LSA (Krone) + kijelző rögzítése
Kimeneti csatlakozó (DEVICE)
RJ-45 aljzat, árnyékolt
Használt kábelek típusa
UTP / FTP 5, 5e és 6 kategória
Névleges DC feszültség (vonal-föld) UN
90V DC
Maximális üzemelési feszültség (vonal-föld) UC
110V DC
Védelmi szint 1kV/s (vonal-föld) UP
600V
Kiürítési áram (8/20µS, vonal-föld) Iimp
100A
Névleges DC feszültség (vonal-vonal) UN
3,3V DC
Maximális üzemelési feszültség (vonal-vonal) UC
3,5V DC
Védelmi szint 1kV/s (vonal-vonal) UP C3
20V
Kiürítési áram (8/20µS, vonal-vonal) Iimp
100A
Védett vonalak
1-2, 3-6
Kapacitás (vonal-vonal) @1MHz
6-15pF
Kapacitás (vonal-föld) @1MHz
1-2pF
Sorozatos ellenállás
2,2 / vonal
Névleges áram IN
300mA / vonal
Védelem fokozatainak száma
1 (hibrid)
PoE vonal
Névleges DC feszültség (vonal-vonal) UN
58V DC
Maximális üzemelési feszültség (vonal-vonal) UC
64V DC
Védelmi szint UP
93V
Kiürítési áram (8/20µS, vonal-vonal) Iimp
100A
Kiürítési áram (8/20µS, vonal-föld) Iimp
100A
Védett párák
(1+2)-(3+6), (4+5)-(7+8)
PoE üzemeltetési standard
az IEEE 802.3af/at/bt-3. típussal összhangban (HiPoE, UPOE)
PoE teljesítményveszteségek a védő áramkörökön
IEEE 802.3af, A választás: 0,23W @48VDC
IEEE 802.3af, B választás: 0,13W @48VDC IEEE 802.3at, A választás: 0,68W @54VDC
IEEE 802.3at B választás: 0,35W @54VDC IEEE 802.3bt, 3. típus AB választás: 0,8W @54VDC
