PTF-68R-EXT/PoE - 8-csatornás túlfeszültség védelem LAN Gigabit Ethernet - EWIMAR

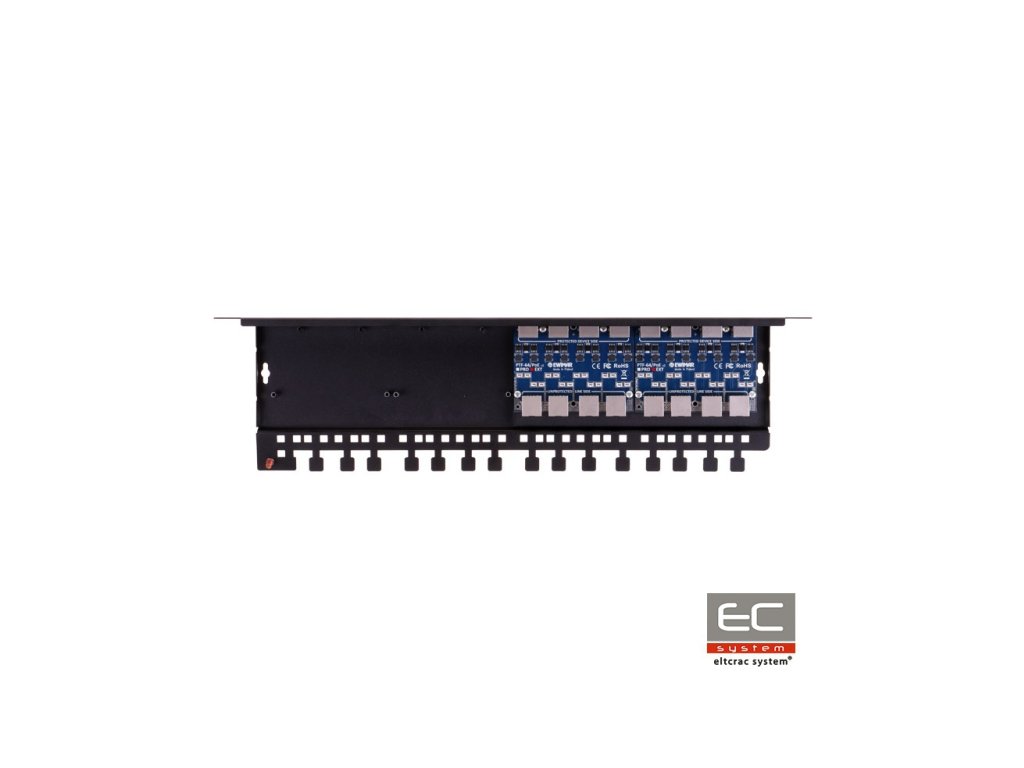

PTF-68R-EXT/PoE egy nyolc csatornás túlfeszültség védő, amely Gigabit Ethernet hálózatok számára készült. Az eszköz kompatibilis az UTP és FTP 5, 5e és 6 kategóriás kábelezéssel. A modul a 100Base-Tx, 1000Base-T/Tx hálózatokhoz készült. A túlfeszültség védőt két modul PTF-64-EXT alkotja, amelyek egy dedikált alapzatra PTU/PTF-6-RACK. A védett oldalon (DEVICE) RJ-45 aljzatok találhatók, amelyekbe a LAN kapcsolók portjai csatlakoznak. A védtelen oldalon (LINE) a hátsó oldalon található aljzatok vannak, amelyekhez a LAN hálózat hosszú vonalai csatlakoznak. A védtelen oldal aljzatainak elhelyezése a végső teljesítmény és alacsony crosstalk fenntartásának szükségessége okozza. A PTF-64 modulok kiváló teljesítményt és magas színvonalú túlfeszültség védelmet nyújtanak, köszönhetően a többrétegű PCB lapok és innovatív MOSFET technológia használatának, amely lehetővé teszi a túlfeszültségek és potenciálkülönbség hirtelen ugrásainak magas szintű védelmét. A LAN forráseszközök védve vannak a PoE tápellátás független védelmi áramköreivel, amelyek kiküszöbölik a feszültségnövekedést az 1,2 - 3,6 és 4,5 - 7,8 pár között, a viharok okozta vagy ellenőrizetlen feszültségnövekedések miatt. A túlfeszültség védő maximum 16 csatornára bővíthető további két PTF-64 vagy PTU-64 sorozatú modul alapzatra történő telepítésével. Az eszköz földelése az megfelelően földelt Rack szekrényhez való csatlakoztatással történik, az ígért földelési kábellel. Továbbá, a csatlakozók és az aljzatok védelme érdekében porelnyelő fedél PTU/PTF-COVER. Ajánlott módszer a legmagasabb szintű védelem biztosítására a túlfeszültség védők használata a kábelek mindkét oldalán: több csatornás a LAN kapcsoló oldalán és egységes csatornás a végberendezések oldalán, például PTF-61-EXT/PoE.
Teljes túlfeszültség védelem gigabites hálózatra
Műszaki adatok:
Adatvonal
LAN csatornák száma
8
Bővítési lehetőség
Max. 16 csatornára
Támogatott ethernet szabványok
10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx
Kábelezési kompatibilitás
5, 5e és 6 kategória
Bemeneti csatlakozó (védtelen oldal)
RJ-45 aljzat, árnyékolt, 6 kategória
Kimeneti csatlakozó (védett oldal)
RJ-45 aljzat, árnyékolt, 6 kategória
Névleges DC feszültség (vonal-föld) UN
90V DC
Maximális üzemi feszültség (vonal-föld) UC
110V DC
Védelem szintje 1kV/s (vonal-föld) UP
600V
Impulzus áram (8/20µs, vonal-föld) Iimp
2kA
Névleges DC feszültség (vonal-vonal) UN
3,3V DC
Maximális üzemi feszültség (vonal-vonal) UC
3,5V DC
Védelem szintje 1kV/s (vonal-vonal) UP
<8V
Impulzus áram (8/20µs, vonal-vonal) Iimp
75A (2kA MOSFET levágása után)
Védett vonalak
1-2, 3-6, 4-5, 7-8
Kapacitás (vonal-vonal) @1MHz
5pF
Kapacitás (vonal-föld) @1MHz
2-3pF
Leválasztó elem
Biztonsági MOSFET
Sorozat ellenállás
6 / vonal
Névleges áram IN
300mA / vonal
PoE vonal
Névleges DC feszültség (vonal-vonal) UN
57V DC
Maximális üzemi feszültség (vonal-vonal) UC
64V DC
Védelem szintje UP
75V (MOSFET levágása után)
Impulzus áram (8/20µs, vonal-vonal) Iimp
73A (2kA MOSFET levágása után)
Névleges DC feszültség (vonal-föld) UN
90V DC
Maximális üzemi feszültség (vonal-föld) UC
110V DC
Védelem szintje 1kV/s (vonal-föld) UP
600V
Impulzus áram (8/20µs, vonal-föld) Iimp
2kA
Védett párok
(1+2)-(3+6), (4+5)-(7+8)
Üzemi PoE szabvány
Minden típusú kompatibilis, beleértve a Hi PoE-t is
