PTF-61-EXT/PoE - Gigabit LAN Hálózat Védelem - EWIMAR

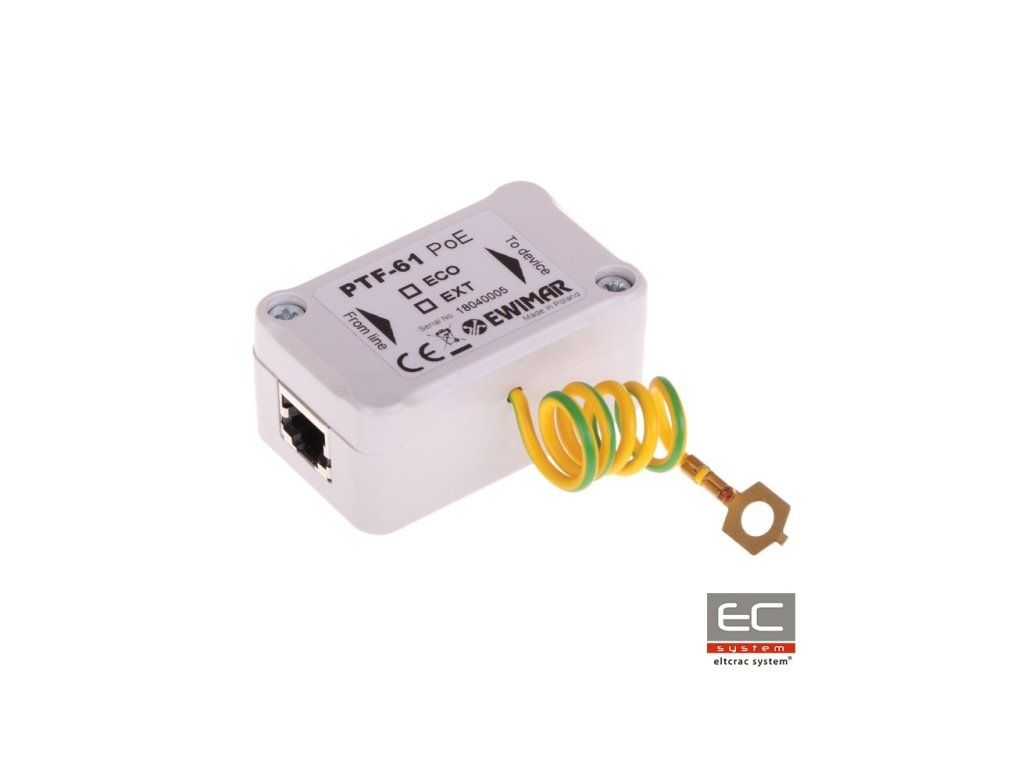

Egycsatornás védelem PTF-61-EXT/PoE ez egy eszköz, amely felelős például IP kamerák, LAN switch-ek, routerek, WiFi hozzáférési pontok és egyéb, Gigabit Ethernet hálózaton működő eszközök védelméért. Az eszközkompatibilis a következő szabványokkal: 10Base-T, 100Base-T és 1000Base-T. Kiváló adatátviteli paraméterek, amelyeket a 6-os kategóriás kábelezés igényel, innovatív többrétegű nyomtatott áramkörök révén érhetők el. PTF-61-EXT/PoE három szintű védelmet alkalmaz, amely a MOSFET technológia felhasználásával hatékonyan szűri a hálózaton keresztül bejutó túlfeszültségeket, és további szigetelőpufferként funkcionál nagy potenciálok felmerülése esetén a LAN switch és a végpontok, mint például PC-k, IP kamerák vagy PLC vezérlők között. A végberendezés tápellátó egysége védett a PoE tápegység független védelmének áramkörei által, amelyek megszüntetik a feszültségnövekedést az 1,2 - 3,6 és 4,5 - 7,8 pár között a villámcsapások vagy ellenőrizetlen feszültségnövekedés következtében. A védelem működhet önálló eszközként, vagy falra rögzíthető, földeléssel kábel segítségével.
Megfelelő védelem gigabit LAN hálózat számára két PTF-61
A védelem a LAN switch oldalán is használható, de többcsatornás alkalmazás esetén ajánlott a PTU-6xx vagy PTF-6x sorozatú többszörös védelmek használata.
Ajánlott védelem 16-portos Gigabit Ethernet LAN hálózathoz
Műszaki adatok:
Adatkapcsolat
LAN csatornák száma
1
Támogatott Ethernet szabványok
10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx
Kábelezés kompatibilitás
5, 5e és 6 kategória
Bemeneti csatlakozó (védtelen oldal)
Átadott RJ-45 aljzat
Kimeneti csatlakozó (védett oldal)
Átadott RJ-45 aljzat
Névleges DC feszültség (vezeték-föld) UN
90V DC
Max. üzemi feszültség (vezeték-föld) UC
110V DC
Védelmi szint 1kV/s (vezeték-föld) UP
600V
Kisülési áram (8/20µS, vezeték-föld) Iimp
2kA
Névleges DC feszültség (vezeték-vezeték) UN
3,3V DC
Maximális üzemi feszültség (vezeték-vezeték) UC
3,5V DC
Védelmi szint 1kV/s (vezeték-vezeték) UP
<8V
Kisülési áram (8/20µS, vezeték-vezeték) Iimp
75A (2kA MOSFET csapás után)
Védett vezetékek
1-2, 3-6, 4-5, 7-8
Kapacitás (vezeték-vezeték) @1MHz
5pF
Kapacitás (vezeték-föld) @1MHz
2-3pF
Decoupling elem
MOSFET biztosíték
Sorozatos ellenállás
6 / vezeték
Névleges áram IN
300mA / vezeték
PoE vezeték
Névleges DC feszültség (vezeték-vezeték) UN
57V DC
Maximális üzemi feszültség (vezeték-vezeték) UC
64V DC
Védelmi szint UP
75V (MOSFET csapás után)
Kisülési áram (8/20µS, vezeték-vezeték) Iimp
73A (2kA MOSFET csapás után)
Névleges DC feszültség (vezeték-föld) UN
90V DC
Max. üzemi feszültség (vezeték-föld) UC
110V DC
Védelmi szint 1kV/s (vezeték-föld) UP
600V
Kisülési áram (8/20µS, vezeték-föld) Iimp
2kA
Védett párok
(1+2)-(3+6), (4+5)-(7+8)
PoE üzemmód szabvány
Kompatibilis minden típussal, beleértve a Hi PoE-t is
Közös jellemzők
Méretek
65 x 30 x 40 (mm)
Használat
Beltérben / Kültéren csak IP66 kiegészítő burkolattal
