PTF-58R-PRO/PoE - 8-csatornás LAN hálózat védelme - EWIMAR

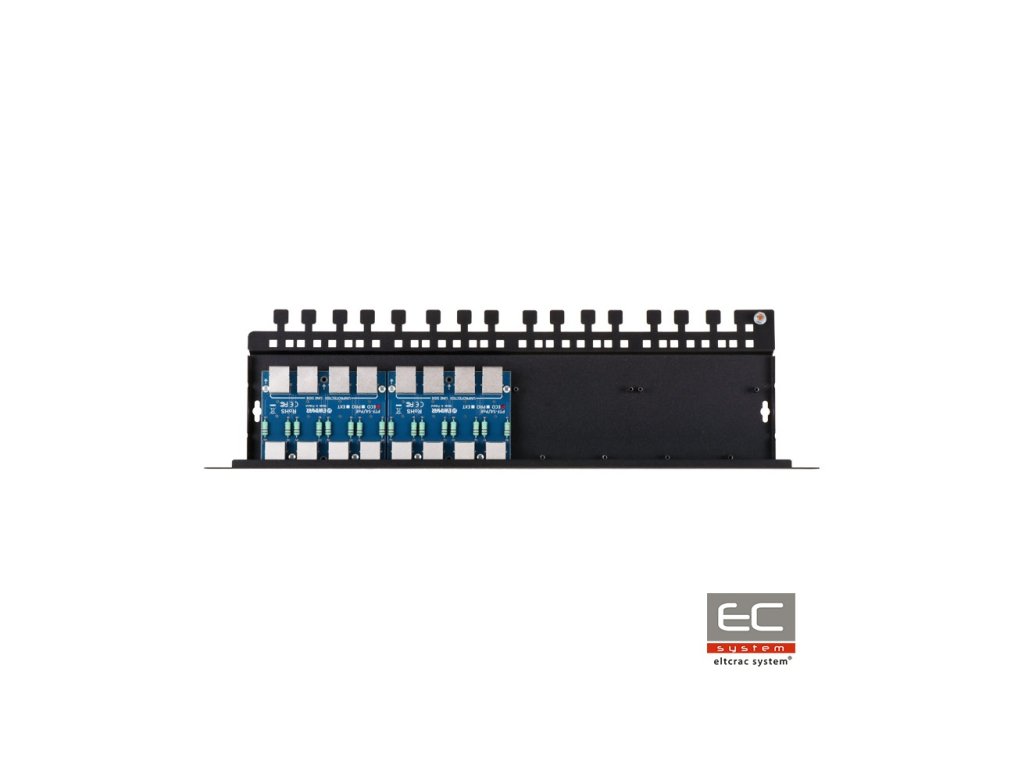

PTF-58R-PRO/PoE egy nyolc csatornás védelem, amely a túlfeszültség elleni védelmet biztosít többek között IP kamerák, LAN switchek, routerek, WiFi hozzáférési pontok és más, 100Mbit-es hálózatokban működő eszközök számára. Az eszköz kompatibilis az UTP és FTP 5, 5e és 6 kategóriájú kábelekkel. A védelem a 10Base-T és 100Base-T hálózatokhoz van tervezve. Az eszköz két modulból áll: PTF-54-PRO/PoE, amelyek egy dedikált PTU/PTF-5RACK alaplapra vannak szerelve. Maximum 16 csatornára bővíthető további két PTF-54 vagy PTU-54 modullal az alapra. PTF-58R-PRO/PoE az épületen kívül telepített eszközök védelmére készült.Kiváló adatátviteli paraméterek és a magas ütközés elleni ellenállás a nagyon vastag réztartalmú PCB lapok, a pontos áramkörvezetés és innovatív alkatrészek használatával érhetők el. Mindkét oldalon (védett - DEVICE és védtelen - LINE) RJ-45 csatlakozók lettek alkalmazva, lehetővé téve a modulok összekapcsolását más patch panelekhez, amelyek LAN kábelek végződéseit képezik. Az eszköz nem használható a standard LSA (Krone) aljzatú patch panelek kombinációjában, mivel az áramkörök ütközés elleni ellenállása túl kicsi, és túlfeszültség esetén megsérülhet. A LAN kábelek befejezésére a legjobban a Keystone típusú modulokat tartalmazó patch panelek használata ajánlott. Az eszköz földelése a rack Rack ház rögzítőcsavarjaival történik, ami egyszerű karbantartást, cserét vagy modulbővítést tesz lehetővé. A csatlakoztatás a közös földelési ponthoz csatlakozó kábellel történik. A legmagasabb szintű védelmet a kábelek mindkét oldalán védelmi eszközök használata biztosítja: többcsatornás a LAN szálköteg védelmi eszközeinél és egycsatornás a végberendezések oldalán.
Túlfeszültség védelem internet kamerák számára
Műszaki specifikáció:
Adatvonal
LAN csatornák száma
8
Bővítési lehetőség
Max. 16 csatornáig
Támogatott LAN hálózati típusok
10Base-T, 100Base-T, 5, 5e és 6 kategóriájú csavarjapár
Bemeneti csatlakozó (kábel)
RJ-45 aljzat, árnyékolt
Kimeneti csatlakozó (eszköz)
RJ-45 aljzat, árnyékolt
Használt kábel típusok
UTP / FTP 5, 5e és 6 kategória
Névleges DC feszültség (vonal-föld) UN
90V DC
Maximális működési feszültség (vonal-föld) UC
110V DC
Védelem szint (vonal-föld) UP
600V
Ütközési áram (8/20µS, vonal-föld) Iimp
2kA minden kábelvezetéken (összesen 14kA)
Névleges DC feszültség (vonal-vonal) UN
3,3V DC
Maximális működési feszültség (vonal-vonal) UC
3,5V DC
Védelem szint (vonal-vonal) UP C3
20V
Ütközési áram (8/20µS, vonal-vonal) Iimp
100A
Védett vonalak
1-2, 3-6
Kapacitás (vonal-vonal) @1MHz
6-15pF
Kapacitás (vonal-föld) @1MHz
1-2pF
Sorozati ellenállás
2,2 / vezeték
Névleges áram IN
300mA / vezeték
Védelmi fokozatok száma
2 (GDT, TVS)
Zavarszüntető elem
Ütközésrezisztens ellenállás
PoE vonal
Névleges DC feszültség (vonal-vonal) UN
58V DC
Maximális működési feszültség (vonal-vonal) UC
64V DC
Védelem szint UP
93V
Ütközési áram (8/20µS, vonal-vonal) Iimp
100A
Ütközési áram (8/20µS, vonal-föld) Iimp
2kA
Védett párhuzamos párok
(1+2)-(3+6), (4+5)-(7+8)
PoE üzemelési szabvány
IEEE 802.3af/at/bt-3. típus (HiPoE, UPOE) összhangban
PoE teljesítményveszteség a védelmi áramkörökben
IEEE 802.3af, A lehetőség: 0,6W @48VDC IEEE 802.3af, B lehetőség: 0,35W @48VDC
IEEE 802.3at, A lehetőség: 1,6W @54VDC IEEE 802.3at B lehetőség: 0,6W @54VDC
