PTF-54-PRO/PoE - 4-csatornás hálózati túlfeszültségvédelmi modul - EWIMAR

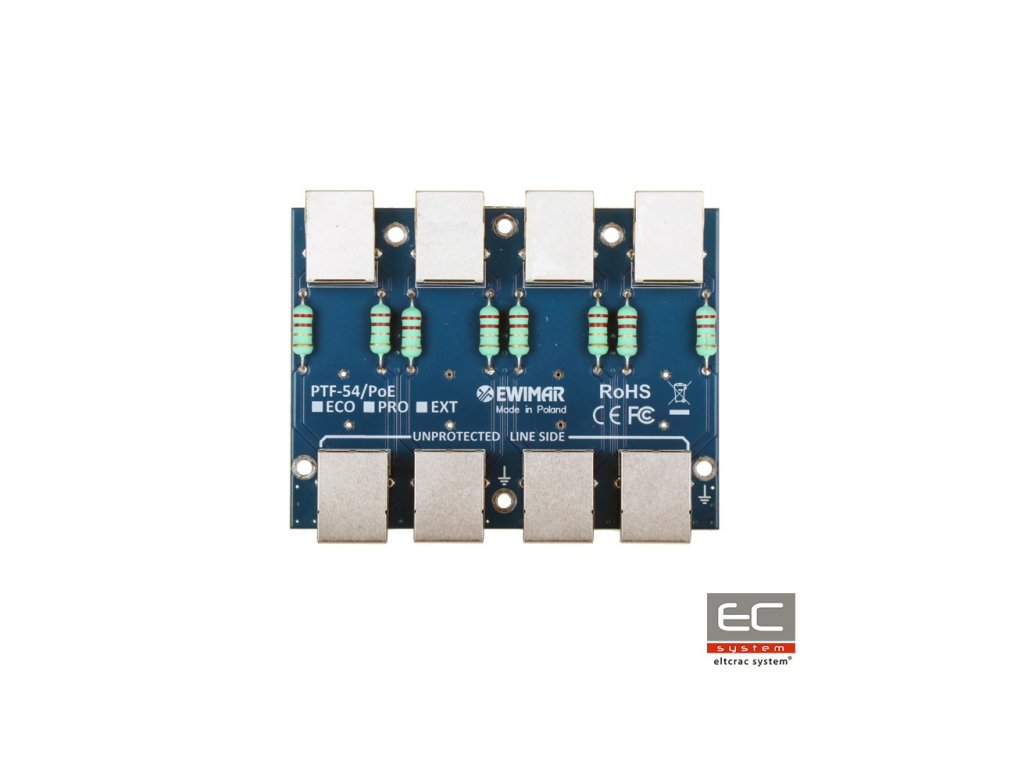

PTF-54-PRO/PoE egy négycsatornás modul, amely a túlfeszültség elleni védelemért felel, többek között IP kamerák, LAN switch-ek, routerek, WiFi hozzáférési pontok és más, 100Mbit-es hálózatokban működő eszközök számára. Az eszköz kompatibilis a 5, 5e és 6#-os UTP és FTP kábelezéssel. A modul a 10Base-T, 100Base-T hálózatokhoz készült. PTF-54-PRO/PoE olyan eszközök védelmére lett kifejlesztve, amelyek kívül, épületen kívül vannak telepítve.A kiváló adatátviteli paraméterek és a magas ütésállóság a nagyon vastag réz tartalmú PCB, a pontos áramkörvezetés és inovációs komponensek felhasználásának köszönhető. Mindkét oldalon (védett - DEVICE és védtelen - LINE) RJ-45 csatlakozók vannak alkalmazva, lehetővé téve a modulok összekapcsolását további patch panellal, amelyek a LAN kábelek végződéseit alkotják. Az eszközt nem szabad hagyományos LSA (Krone) csatlakozókkal ellátott patch panelekkel kombinálni, mert azok áramkörei túl alacsony ütésállósággal rendelkeznek, és túlfeszültség esetén megsérülhetnek. A LAN kábelek végzéséhez a legjobb, ha Keystone típusú modulokkal rendelkező patch paneleket használunk.A telepítéshez szükséges egy dedikált alap PTU/PTF-5-RACK, amely legfeljebb 4 különböző típust tartalmazó modult vagy egy moduláris dobozt PTF-5-BOX. Az eszköz földelése a Rack doboz szerelési csavarjain keresztül történik, amely biztosítja a modul egyszerű karbantartását, cseréjét vagy bővítését. A csatlakozás a mellékelt kábellel történik, amely a doboz közös földelési pontjára van rögzítve.
Modulok telepítési módja dedikált Rack dobozban
Modul telepítési módja műanyag dobozban
Műszaki specifikáció:
Adatvonal
LAN csatornák száma
4
Támogatott LAN hálózattípusok
10Base-T, 100Base-T, 5, 5e és 6#-os kategória
Bemeneti csatlakozó (kábelt)
RJ-45 csatlakozó
Kimeneti csatlakozó (eszköz)
RJ-45 csatlakozó
Használt kábelek típusai
UTP / FTP 5, 5e és 6#-os kategória
Névleges DC feszültség (vonal-föld) UN
90V DC
Maximális működési feszültség (vonal-föld) UC
110V DC
Védelmi szint 1kV/s (vonal-föld) UP
600V
Ütési áram (8/20µS, vonal-föld) Iimp
2kA vezetékenként (összesen 14kA)
Névleges DC feszültség (vonal-vonal) UN
3,3V DC
Maximális működési feszültség (vonal-vonal) UC
3,5V DC
Védelmi szint 1kV/s (vonal-vonal) UP C3
20V
Ütési áram (8/20µS, vonal-vonal) Iimp
100A
Védett vonalak
1-2, 3-6
Képesség (vonal-vonal) @1MHz
6-15pF
Kapacitás (vonal-föld) @1MHz
1-2pF
Sorozatos ellenállás
2,2 / vonal
Névleges áram IN
300mA / vonal
Védelmi fokozatok száma
2 (GDT, TVS)
Elkülönítő elem
Ledobási ellenállás
PoE vonal
Névleges DC feszültség (vonal-vonal) UN
58V DC
Maximális működési feszültség (vonal-vonal) UC
64V DC
Védelmi szint UP
93V
Ütési áram (8/20µS, vonal-vonal) Iimp
100A
Ütési áram (8/20µS, vonal-föld) Iimp
2kA
Védett párok
(1+2)-(3+6), (4+5)-(7+8)
PoE üzemi szabvány
az IEEE 802.3af/at/bt-3. típus (HiPoE, UPOE)
PoE teljesítményveszteségek védelmi áramkörök esetén
IEEE 802.3af, A opció: 0,6W @48VDC IEEE 802.3af, B opció: 0,35W @48VDC
IEEE 802.3at, A opció: 1,6W @54VDC IEEE 802.3at, B opció: 0,6W @54VDC
