PTF-54-EXT/PoE - 4-csatornás túlfeszültség-védelmi modul LAN hálózatokhoz - EWIMAR

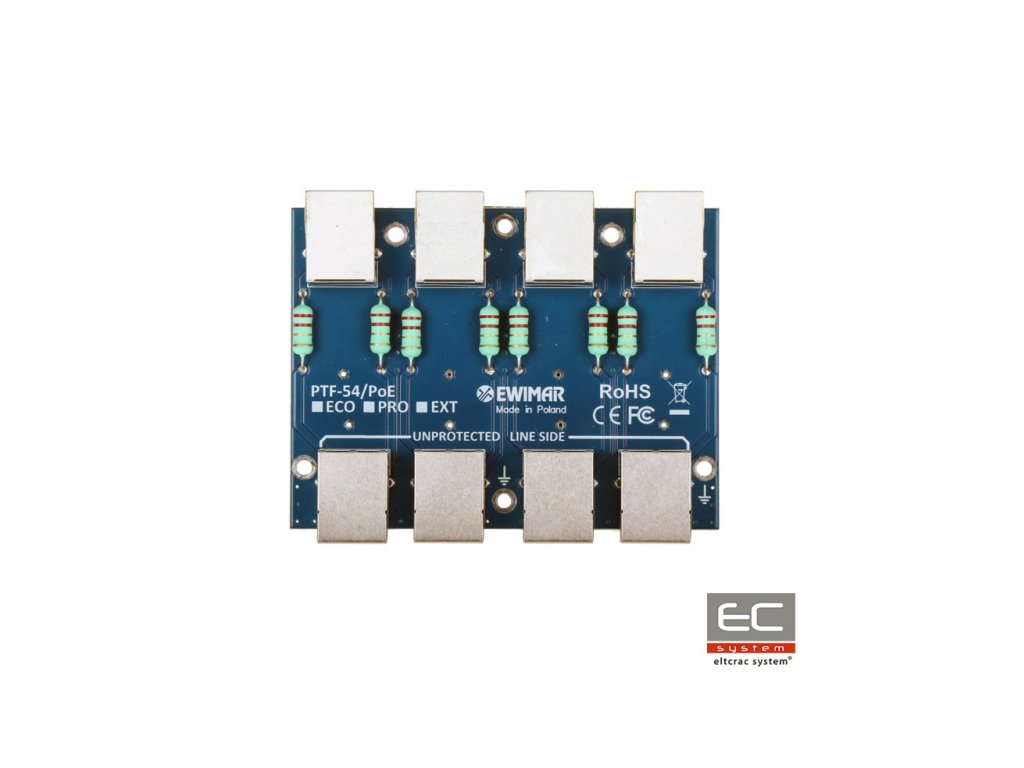

PTF-54-EXT/PoE egy négycsatornás modul, amely a túlfeszültség elleni védelemért felelős, például IP kamerák, LAN kapcsolók, routerek, WiFi hozzáférési pontok és más, 100Mbit-es hálózatokban működő eszközök védelmére. Az eszköz kompatibilis a UTP és FTP 5, 5e és 6. kategóriás kábelezéssel. A modul 10Base-T, 100Base-T hálózatokhoz készült. PTF-54-EXT/PoE az épületeken kívül, oszlopokon és fém konstrukciókon telepített eszközök védelmét szolgálja.A modul a MOSFET technológiát használja, amely lehetővé teszi a nagyon magas szintű védelmet a túlfeszültség és a hirtelen potenciálkülönbségek változásai ellen is.Kiváló adatátviteli paraméterek és magas sokkellenállás a nagyon vastag réztartalmú PCB lapok, precíziós áramköri vezetések és innovatív alkatrészek alkalmazásával valósult meg. Mindkét oldalon (védett - DEVICE és védtelen - LINE) RJ-45 aljzatokat használtak, lehetővé téve a modulok csatlakoztatását más patch panelekhez, amelyek LAN kábelek végződését szolgáltatják. Az eszköz nem használható a normál patch panelek LSA (Krone) aljzataival együtt, mivel ezen áramkörök sokkellenállása túl alacsony, és túlfeszültség esetén károsodhatnak. A LAN kábelek végződésére legjobban a Keystone típusú modulokkal rendelkező patch panelek alkalmasak.A telepítéshez a dedikált PTU/PTF-5-RACK alapot kell használni, amely maximálisan 4 különböző típusú modult képes befogadni, vagy tartalmaz egy PTF-5-BOX modul szekrényt. Az eszköz földelése a szekrény Rack szerelési csavarjain keresztül valósul meg, ami lehetővé teszi a modul egyszerű karbantartását, cseréjét vagy bővítését. A csatlakozást a mellékelt kábel segítségével valósítjuk meg, amely a szekrény közös földelési pontjára van csatlakoztatva.
A modulok telepítési módja dedikált Rack szekrényben
A modul telepítési módja műanyag szekrényben
Műszaki specifikáció:
Adatvonal
LAN csatornák száma
4
Támogatott típusú LAN hálózatok
10Base-T, 100Base-T, 5, 5e és 6. kategóriás csavarozott kábel
Bemeneti csatlakozó (kábelt)
RJ-45 aljzat
Kimeneti csatlakozó (eszköz)
RJ-45 aljzat
Használt kábelek típusai
UTP / FTP 5, 5e és 6. kategória
Névleges egyenfeszültség (vonal-föld) UN
90V DC
Maximális munkafeszültség (vonal-föld) UC
110V DC
Védelmi szint 1kV/s-nál (vonal-föld) UP
600V
Kisülési áram (8/20µS, vonal-föld) Iimp
2kA vezetékenként (14kA összesen)
Névleges egyenfeszültség (vonal-vonal) UN
3,3V DC
Maximális munkafeszültség (vonal-vonal) UC
3,5V DC
Védelmi szint 1kV/s-nál (vonal-vonal) UP C3
8V
Kisülési áram (8/20µS, vonal-vonal) Iimp
2kA a MOSFET működés figyelembevételével
Védett vonalak
1-2, 3-6
Kapacitás (vonal-vonal) @1MHz
6-15pF
Kapacitás (vonal-föld) @1MHz
1-2pF
Sorosi ellenállás
6 / vonalon
Névleges áram IN
300mA / vonalon
Védelmi fokozatok száma
3 (GDT, MOSFET, TVS)
Túláramvédelmi elem
Szuper gyors MOSFET biztosíték
PoE vonal
Névleges egyenfeszültség (vonal-vonal) UN
58V DC
Maximális munkafeszültség (vonal-vonal) UC
64V DC
Védelmi szint UP
93V
Kisülési áram (8/20µS, vonal-vonal) Iimp
100A
Kisülési áram (8/20µS, vonal-föld) Iimp
2kA
Védett párok
(1+2)-(3+6), (4+5)-(7+8)
PoE működési szabvány
megfelelőség az IEEE 802.3af/at/bt-3. típusnak (HiPoE, UPOE)
PoE teljesítményveszteségek a védekező áramkörök esetén
IEEE 802.3af, A lehetőség: 0,6W @48VDC IEEE 802.3af, B lehetőség: 0,35W @48VDC
IEEE 802.3at, A lehetőség: 1,6W @54VDC IEEE 802.3at B lehetőség: 0,6W @54VDC
IEEE 802.3bt, 3. típus, AB lehetőség: 1,2W @54VDC
*) adatok a maximálisan előrelátható terheléshez
Közös tulajdonságok
Méretek
100 x 80 x 18 (mm)
Felhasználás
Belső
Telepítési mód
Műanyag szekrénybe vagy RACK 19" szekrénybe szerelhető
