PTF-516R-PRO/PoE - 16-csatornás LAN védelem - EWIMAR

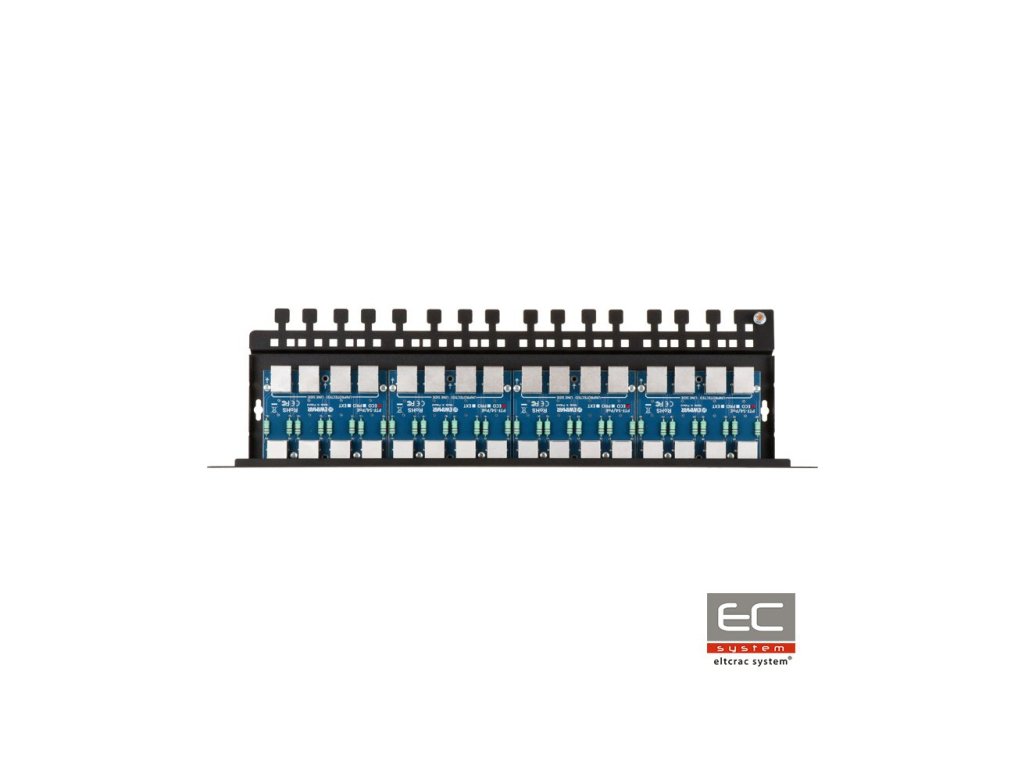

PTF-516R-PRO/PoE egy tizenhatcsatornás védelem, amely a túlfeszültség védelméért felelős, például IP kamerák, LAN switchek, routerek, WiFi hozzáférési pontok és más, 100Mbit hálózatban működő eszközök esetén. A készülék kompatibilis az UTP és FTP 5, 5e és 6 kategóriás kábelekkel. A védelem a 10Base-T és 100Base-T hálózatokhoz készült. Az eszközt négy modul PTF-54-PRO/PoE alkotja,amelyek egy dedikált alapzatra PTU/PTF-5RACK vannak felszerelve. PTF-516R-PRO/PoE eszközök védelmére van tervezve, amelyek épületen kívül vannak telepítve.A kiváló átvitel paraméterek és a nagy ütésállóság elérhető a nagyon vastag réztartalmú PCB lapkák, az áramkörök pontos vezetése és innovatív komponensek alkalmazása révén. Mindkét oldalon (védett - DEVICE és védtelen - LINE) RJ-45 csatlakozók találhatók, amelyek lehetővé teszik a modulok csatlakoztatását más patch panelekhez, amelyek LAN kábelek végét alkotják. Az eszköz nem használható a standard patch panelek LSA (Krone) csatlakozóival, mivel az azok áramkörei elleni ütésállósága túl kicsi, és túlfeszültség esetén megsérülhetnek. A LAN kábelek végződéseknél legjobban a Keystone típusú modulokkal rendelkező patch panelek használata ajánlott. Az eszköz földelése a Rack ház rögzítőcsavarja útján történik, ami egyszerű karbantartást, modulcserét vagy bővítést tesz lehetővé. A csatlakozás a mellékelt kábellel történik, amely a ház közös földelési pontjához van rögzítve. A legmagasabb védelem biztosításának javasolt módja a kábelek mindkét oldalán elhelyezett védelem alkalmazása: többcsatornás a LAN switch oldalán és egyedi a végződő eszközök oldalán.
Kiterjedt védelem ipari televíziórendszerek számára
Műszaki adatok:
Adatvonal
LAN csatornák száma
16
Bővíthetőség
Nem, csak más modulokkal való csere
Támogatott LAN hálózatok
10Base-T, 100Base-T, párosított kábel 5, 5e és 6 kategóriában
Bemeneti csatlakozó (kábel)
RJ-45, árnyékolt aljzat
Kimeneti csatlakozó (eszköz)
RJ-45, árnyékolt aljzat
Használt kábelek típusai
UTP / FTP 5, 5e és 6 kategóriában
Névleges DC feszültség (vonal-föld) UN
90V DC
Maximális munkafeszültség (vonal-föld) UC
110V DC
Védelmi szint 1kV/s (vonal-föld) UP
600V
Löketáram (8/20µS, vonal-föld) Iimp
2kA vezetékenként (14kA összesen)
Névleges DC feszültség (vonal-vonal) UN
3,3V DC
Maximális munkafeszültség (vonal-vonal) UC
3,5V DC
Védelmi szint 1kV/s (vonal-vonal) UP C3
20V
Löketáram (8/20µS, vonal-vonal) Iimp
100A
Védett vonalak
1-2, 3-6
Kapacitás (vonal-vonal) @1MHz
6-15pF
Kapacitás (vonal-föld) @1MHz
1-2pF
Sorozatellenállás
2,2 / vonal
Névleges áram IN
300mA / vonal
Védelmi fokozatok száma
2 (GDT, TVS)
Elkülönített elem
Löketállóság
PoE vonal
Névleges DC feszültség (vonal-vonal) UN
58V DC
Maximális munkafeszültség (vonal-vonal) UC
64V DC
Védelmi szint UP
93V
Löketáram (8/20µS, vonal-vonal) Iimp
100A
Löketáram (8/20µS, vonal-föld) Iimp
2kA
Védett párok
(1+2)-(3+6), (4+5)-(7+8)
PoE munkastandard
megegyező IEEE 802.3af/at/bt-3. típus (HiPoE, UPOE)
PoE teljesítmény veszteség védelmi áramkörökön
IEEE 802.3af, A lehetőség: 0,6W @48VDC IEEE 802.3af, B lehetőség: 0,35W @48VDC
IEEE 802.3at, A lehetőség: 1,6W @54VDC IEEE 802.3at B lehetőség: 0,6W @54VDC
