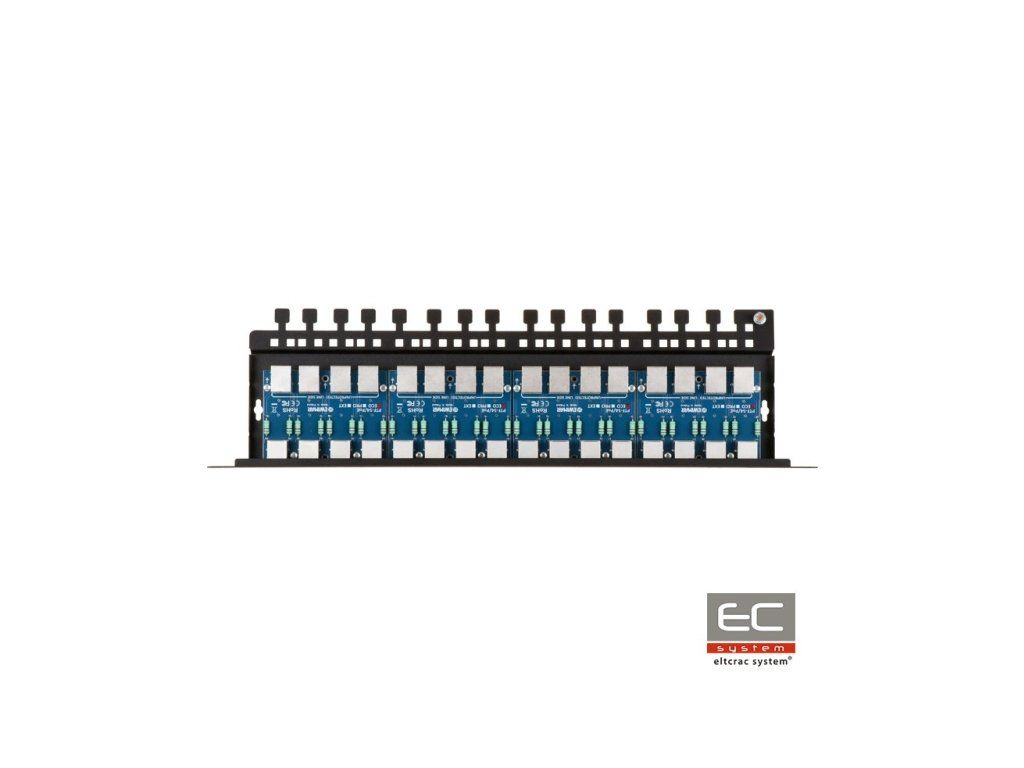

PTF-516R-EXT/PoE - 16-csatornás LAN hálózat védelme - EWIMAR
PTF-516R-EXT/PoE egy tizennégycsatornás védelem, amely felelős a túlfeszültség-védelemért, pl. IP kamerák, LAN switch-ek, routerek, WiFi hozzáférési pontok és más, 100Mbit sebességgel működő eszközök védelméért. Az eszköz kompatibilis a UTP és FTP 5, 5e és 6 kategóriájú kábelekkel. A védelem a 10Base-T és 100Base-T hálózatokra vonatkozik. Az eszköz négy modult tartalmaz, PTF-54-EXT/PoE,döntött bázison PTU/PTF-5RACK.PTF-516R-EXT/PoE védelmet nyújt a kültéri telepített eszközök, valamint oszlopokra és fém konstrukciókra helyezett eszközök számára. A modul használja a MOSFET technológiát, amely nagyon magas védelmi szintet nyújt a túlfeszültségek és hirtelen potenciálkülönbségi ugrások ellen.Kiváló adatátviteli paraméterek és magas ütésállóság érhető el a nagyon vastag réz tartalmú nyomtatott áramkörök, pontos áramkör-vezetés és innovatív komponensek felhasználásával. Mindkét oldalon (védett - DEVICE és védtelen - LINE) RJ-45 csatlakozókat használnak, lehetővé téve a modulok összekapcsolását további patch panelekhez, amelyek a LAN kábelek végződései. Az eszköz nem használható kombinációban a szabványos patch panelek LSA (Krone) csatlakozóival, mivel a köztük lévő áramkörök ellenállása túl alacsony, és túlfeszültség esetén sérülhetnek. A LAN kábelek végződéseihez a legjobban a Keystone típusú modulokkal rendelkező patch panelek használatát javasolják. Az eszköz földelése a rack szekrény Rack rögzítőcsavarain keresztül történik, ami megkönnyíti a karbantartást, cserét vagy a modul bővítését. A csatlakozás a mellékelt kábel segítségével történik, amely a szekrény közös földelési pontjához van rögzítve. A legmagasabb védelmi szint biztosítása érdekében javasolt a kábelek mindkét oldali védelmét használni: többszörös védelmet a LAN átvitel oldalán, és egyedi védelmet a végberendezések oldalán. A megfelelő túlfeszültség-védelem biztosítása érdekében nem fognak az egyik oldalról a kábelre EXT sorozatú védelmek, míg a másik oldalról ECO sorozatú termékek csatlakoztatni. A kábel másik oldalán legalább PRO sorozatú védelmek használata ajánlott, de legjobban az EXT sorozat, ami növeli az szigetelő buffer feszültségét.
Példa a teljes túlfeszültség-védelemre ipari IP televízión
Specifikáció
Adatvonal
LAN csatornák száma
16
Bővítési lehetőség
Nem, csak másik modellsel való csere
Támogatott LAN hálózati típusok
10Base-T, 100Base-T, 5, 5e és 6 kategóriájú csavart érpár
Bemeneti csatlakozó (kábel)
RJ-45 csatlakozó, árnyékolt
Kimeneti csatlakozó (eszköz)
RJ-45 csatlakozó, árnyékolt
Használatos kábel típusok
UTP / FTP 5, 5e és 6 kategóriák
Névleges DC feszültség (vonal-föld) UN
90V DC
Maximális tartós üzemeltetési feszültség (vonal-föld) UC
110V DC
Védelmi szint 1kV/s (vonal-föld) UP
600V
Kibocsájtási áram (8/20µS, vonal-föld) Iimp
2kA minden vezetékhez (14kA összesen)
Névleges DC feszültség (vonal-vonal) UN
3,3V DC
Maximális tartós üzemeltetési feszültség (vonal-vonal) UC
3,5V DC
Védelmi szint 1kV/s (vonal-vonal) UP C3
8V
Kibocsájtási áram (8/20µS, vonal-vonal) Iimp
2kA MOSFET működés figyelembevételével
Védett vonalak
1-2, 3-6
Kapacitás (vonal-vonal) @1MHz
6-15pF
Kapacitás (vonal-föld) @1MHz
1-2pF
Sorozatos ellenállás
6 / vonalon
Névleges áram IN
300mA / vonalon
Védelmi fokozatok száma
3 (GDT, MOSFET, TVS)
Kioldó elem
Szupergyors MOSFET biztosíték
PoE vonal
Névleges DC feszültség (vonal-vonal) UN
58V DC
Maximális tartós üzemeltetési feszültség (vonal-vonal) UC
64V DC
Védelmi szint UP
93V
Kibocsájtási áram (8/20µS, vonal-vonal) Iimp
100A
Kibocsájtási áram (8/20µS, vonal-föld) Iimp
2kA
Védett párok
(1+2)-(3+6), (4+5)-(7+8)
PoE működési szabvány
az IEEE 802.3af/at/bt-3-as típus szerint (HiPoE, UPOE)
PoE erőveszteség a védelmi áramkörökben
IEEE 802.3af, A lehetőség: 0,6W @48VDC
IEEE 802.3af, B lehetőség: 0,35W @48VDC IEEE 802.3at, A lehetőség: 1,6W @54VDC
IEEE 802.3at, B lehetőség: 0,6W @54VDC IEEE 802.3bt, 3-as típus, AB lehetőség: 1,2W @54VDC
*) adatok a maximális várható terhelésre
Közös jellemzők
Méretek
480 x 41 x 130 (mm)
Felhasználás
Védelme a fém konstrukciókra telepített eszközöknek
