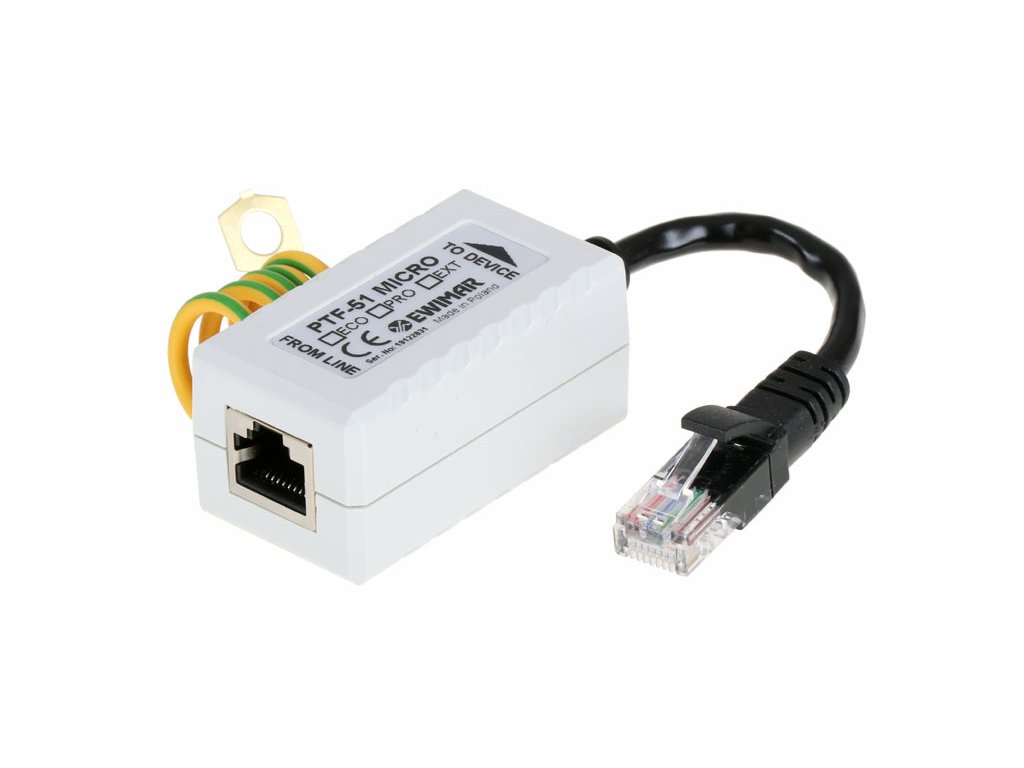

PTF-51-PRO/PoE/Micro - Miniatűr túlfeszültségvédő a LAN hálózatok védelmére - EWIMAR
PTF-51-PRO/PoE/Micro egy miniatűr túlfeszültségvédő, amely LAN hálózatokhoz készült 100-BaseT, 5-ös és 6-os kategóriájú UTP kábelek alapjaira.Az eszköz kis méretű és beépített RJ-45 csatlakozóval rendelkezik, ami lehetővé teszi a könnyű és gyors telepítést, valamint a védő elrejtését kis burkolatokban. A védőeszköz alkalmazható ipari IP kamerák védelmére egyebek mellett. PTF-51-PRO/PoE/Micro védi a villámcsapások, túlfeszültség és vandalizmus (paralizáló tevékenységek) hatásaitól. A túlfeszültség garantálja a berendezések és a LAN hálózatok hatékony védelmét, amelyek elemei az épületeken belül találhatók. Az eszköz egyenként védi a különböző adatátviteli párokat, és megszünteti a 6V-ot meghaladó túlfeszültségeket bennük, és 2kA-ig vezeti el a töltéseket a földbe. A professzionális kapcsolási séma további védelmet nyújt az eszközöknek a PoE tápláló vonalakon kialakuló feszültségnövekedés ellen. A 4-5 és 7-8 vonalak összekapcsolódnak, mivel a LAN Base-100T ezeket kifejezetten a PoE táplálására használja. PTF-51-PRO/PoE/Micro védi mindkét tápellátási párt a 58V-ot meghaladó feszültségnövekedéstől és az üzembehelyező eszközök (pl. IP kamerák, switch-ek) károsodásától. A védőt javasolt használni a külső telepített végberendezések védelmére (falak, padlásterek), ahol a gerjesztett töltés értéke jelentős lehet.
Ahhoz, hogy az eszköz megfelelően működjön és biztosítsa a megfelelő védelmi szintet, csatlakoztatni kell egy jó minőségű földeléshez, vagy ennek hiányában egy PE védővezetőhöz. Tilos a földelőáramkörökhöz való csatlakozás a villámvédő rendszerek földelési pontjának létrehozására a villámvédő földelő áramkörének közvetlen közelében.
A PTF-51-ECO/PoE/Micro védő használati példái
Műszaki adatok:
Adatvonal
LAN csatornák száma
1
Kábel kompatibilitás
100Base-T (100Mbit), 5-ös, 5e és 6-os kategóriájú csavart érpár
Bemeneti csatlakozó (kábel)
RJ-45 aljzat
Kimeneti csatlakozó (eszköz)
RJ-45 csatlakozós kábel
Névleges DC feszültség (vonal-föld) UN
90V DC
Max. tartós üzemi feszültség (vonal-föld) UC
110V DC
Védelmi szint 1kV/s (vonal-föld) UP
600V
Kisülési áram C1 (8/20µS, vonal-föld) Iimp
2kA
Névleges DC feszültség (vonal-vonal) UN
6V DC
Maximális működési feszültség (vonal-vonal) UC
6,8V DC
Védelmi szint 1kV/s (vonal-vonal) UP C3
20V
Kisülési áram C1 (8/20µS, vonal-vonal) Iimp
100A
Védett vonalak
1-2, 3-6
Kapacitás (vonal-vonal) @1MHz
6-15pF
Kapacitás (vonal-föld) @1MHz
2-3pF
Szétválasztó elem
Ellenállás ütés
Sorozatos ellenállás
2,2 / vonal
Névleges áram IN
300mA / vonal
PoE vonal
Névleges DC feszültség (vonal-vonal) UN
56V DC
Maximális tartós üzemi feszültség (vonal-vonal) UC
