PTF-51-EXT/PoE - Túlfeszültség-védelem LAN/Ethernet hálózathoz - EWIMAR

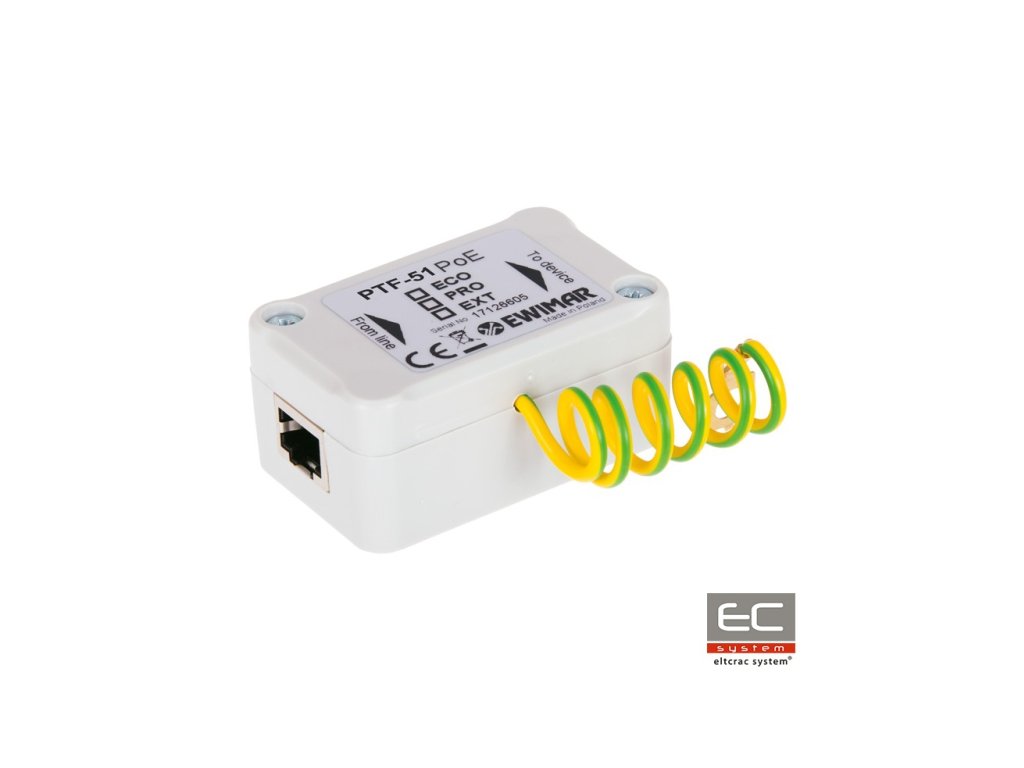

PTF-51-EXT/PoE egy csatornás túlfeszültségvédő, amely felelős többek között ipari IP kamerák, LAN switch-ek, routerek, WiFi hozzáférési pontok és egyéb Ethernet hálózaton működő eszközök védelméért. Az eszköz kompatibilis a 10Base-T, 100Base-T szabványokkal, amelyek 5, 5e és 6 kategóriájú kábeleket használnak. A kiváló adatátviteli paramétereket a hangolt PCB-k és a pontos áramkörvezetés révén érik el. A védő közvetlen földelést biztosít a nagy impulzusos terhelések számára, egyedileg minden egyes kábel szálhoz, anélkül, hogy közvetítő elemeket kellene használni, amelyek csökkentik a sokk ellenállást és jelentős hatással vannak az elektromágneses interferenciák kisugárzására vagy elnyelésére. Az eszköz a datacsatornában 3 védelmi fokozattal rendelkezik, amelyek a MOSFET technológiával együtt rendkívül hatékony védelmet biztosítanak a hálózati interfészek áramközei számára, és további szigetelő buffert nyújtanak nagy potenciálkülönbségek esetén a LAN switch és az egyes végpontok között. A LAN eszközök táplálását független PoE tápegységvédő áramkörökkel védik, amelyek kiküszöbölik a feszültségnövekedést az 1,2-3,6 és 4,5-7,8 vezetékpárok között, amelyet viharok vagy kontrollálatlan feszültségnövekedések okozhatnak. A professzionális csatlakozás emellett védelmet nyújt az eszközöknek a PoE tápkábelek feszültségnövekedéseivel szemben. A 4-5 és 7-8 vezetékek együtt vannak kapcsolva, mivel a LAN Base-100T kizárólag a PoE tápláláshoz használja őket. PTF-51-EXT/PoE ajánlott védelmi megoldás végberendezések számára oszlopokon, fém szerkezeteken és ipari létesítményekben. Működhet önálló eszközként vagy falra szerelhető földelő vezetékkel.
![]()
A LAN kábel helyes védelme két PTF-51 eszközzel
Egy LAN csatorna teljes védelme érdekében két PTF-51 sorozatú eszközt kell használni, amelyeket a kábel két végén kell elhelyezni és megfelelően földelni. Több áramkör védelme esetén javasolt egy többcsatornás védő használata a LAN switch oldalán és egycsatornás védők a végpontok oldalán.
![]()
Teljes túlfeszültség-védelem egy 16 pontú LAN hálózatnál
Ha az EXT sorozatú védőt a végső LAN eszköz (IP kamera) oldalán használják, akkor a LAN switch oldalán legalább PRO verziójú védőt kell használni, különben a LAN switch védelme nem lesz elegendő. A kábel és a védő között nem szabad szokásos patch panelek LSA (Krone) csatlakozókkal használni, mivel ezek áramköreinek sokkkal szembeni ellenállása túl alacsony. Legjobban keystone végződésekkel ellátott patch panelek használata ajánlott.
Műszaki specifikáció:
| Adatvonal |
| LAN csatornák száma | 1 |
| Támogatott LAN típusok | 10Base-T, 100Base-T, 5, 5e és 6 kategóriájú csavart érpár |
| Bemeneti csatlakozó (kábelt) | RJ-45 csatlakozó |
| Kimeneti csatlakozó (eszköz) | RJ-45 csatlakozó |
| Névleges egyenfeszültség (vonal-föld) UN | 90V DC |
| Maximális működési feszültség (vonal-föld) UC | 110V DC |
| Védelmi szint 1kV/s (vonal-föld) UP | 600V |
| Impulzusáram C1 (8/20µS, vonal-föld) Iimp | 2kA minden kábel szálra (14kA összesen) |
| Névleges egyenfeszültség (vonal-vonal) UN | 3,3V DC |
| Maximális működési feszültség (vonal-vonal) UC | 3,5V DC |
| Védelmi szint 1kV/s (vonal-vonal) UP C3 | 8V |
| Impulzusáram (8/20µS, vonal-vonal) Iimp | 2kA MOSFET hatással |
| Védett vonalak | 1-2, 3-6 |
| Kapacitás (vonal-vonal) @1MHz | 6-15pF |
| Kapacitás (vonal-föld) @1MHz | 1-2pF |
| Sorozatos ellenállás | 6 / vonal |
| Névleges áram IN | 300mA / vonal |
| Védőlépcsők száma | 3 (GDT, MOSFET, TVS) |
| Leválasztó elem | Szuper gyors MOSFET biztosíték |
| PoE vonal |
| Névleges egyenfeszültség (vonal-vonal) UN | 58V DC |
| Maximális működési feszültség (vonal-vonal) UC | 64V DC |
| Védelmi szint UP | 93V |
| Impulzusáram (8/20µS, vonal-vonal) Iimp | 2kA MOSFET részvétellel (A opció), 250A (B opció) |
| Impulzusáram (8/20µS, vonal-föld) Iimp | 2kA |
| Védett pár | (1+2)-(3+6), (4+5)-(7+8) |
| PoE működési szabvány | Kompatibilis az IEEE 802.3af/at/bt-3. típusú (HiPoE, UPOE) |
| Energia veszteség PoE védő áramkörökben | IEEE 802.3af, A opció: 0,6W @48VDC
IEEE 802.3af, B opció: 0,35W @48VDC IEEE 802.3at, A opció: 1,6W @54VDC
IEEE 802.3at B opció: 0,6W @54VDC IEEE 802.3bt, 3. típus, AB opció: 1,2W @54VDC *) adatok a maximálisan feltételezett terhelésre |
| Közös jellemzők |
| Méretek | 65 x 30 x 40 (mm) |
| Használat | Védőeszköz oszlopokon |
| Szerelési mód | Önálló ház / falra szerelés |
| A ház szigetelési fokozata | IP54 |
| Működési hőmérséklet | -30C~60C |
