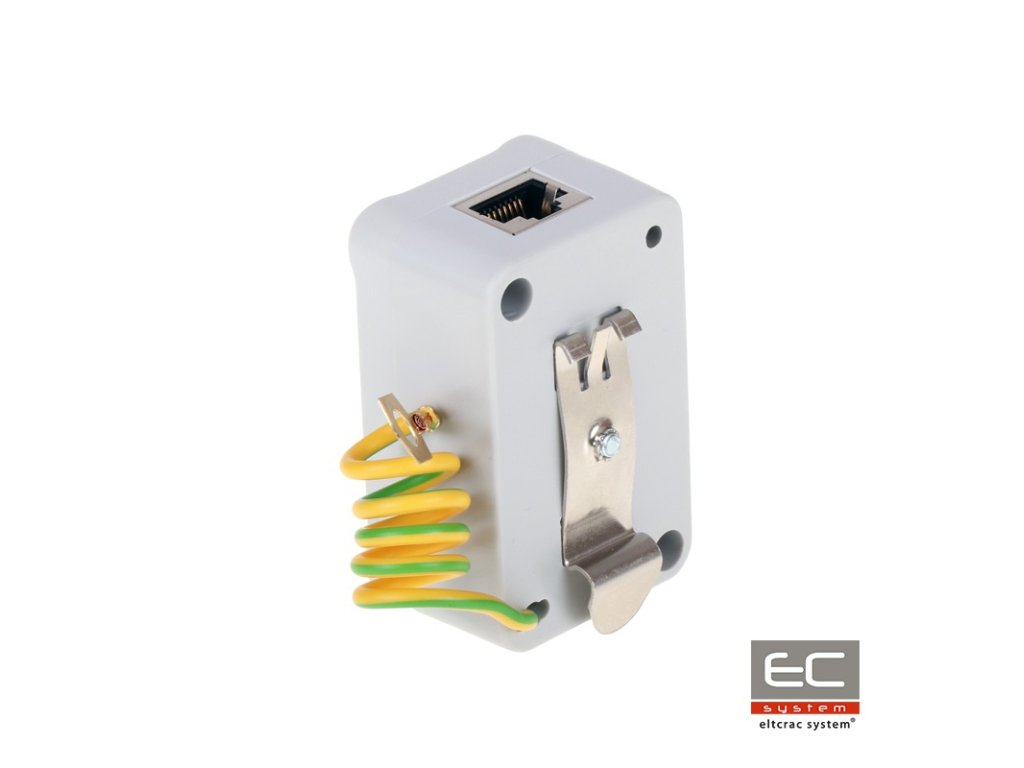

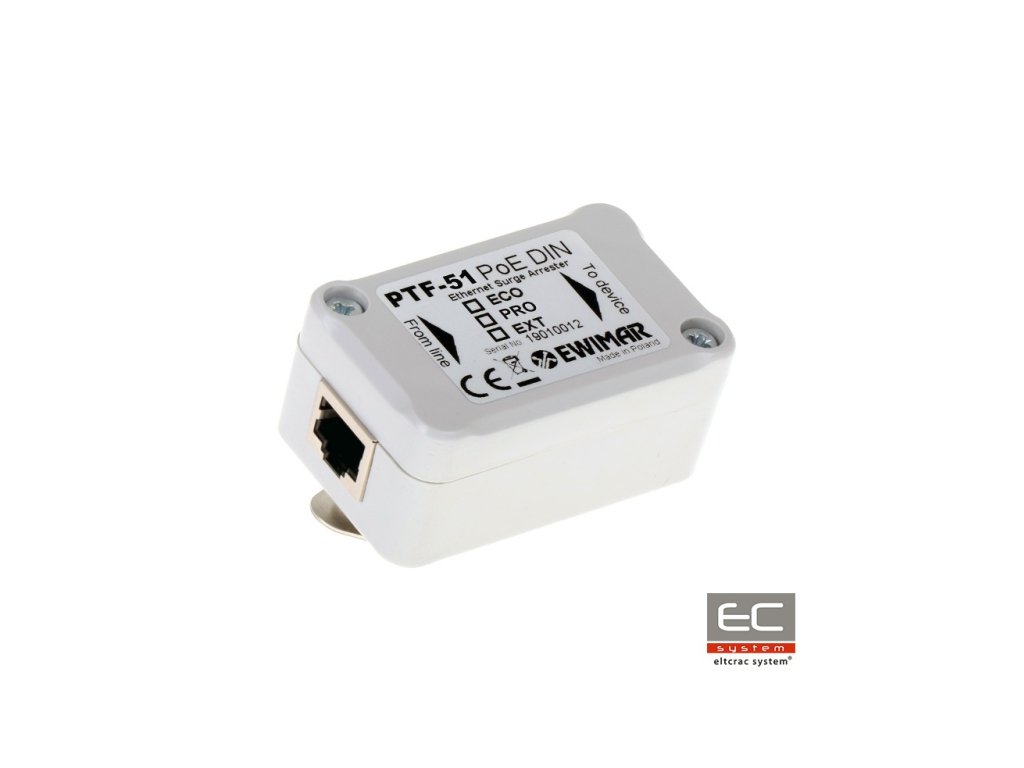

PTF-51-EXT/PoE/DIN - Feszültségkorlátozó LAN/Ethernet hálózatra DIN sínre szerelhető - EWIMAR
PTF-51-EXT/PoE/DIN egy csatornás feszültségkorlátozó, amely DIN sínen szerelhető, és felelős többek között ipari IP kamerák, LAN switch-ek, routerek, WiFi hozzáférési pontok és más Ethernet hálózaton működő eszközök védelméért. Az eszköz kompatibilis a 10Base-T, 100Base-T szabványokkal, amelyek az 5-ös, 5e és 6-os kategóriás kábelezést használják. Kiváló adatátviteli paraméterek érhetők el az optimalizált PCB-k és a precíz áramkörvezetés használata révén. A feszültségkorlátozó közvetlen földelést biztosít nagy impulzusok számára, külön minden kábelvezetőre, anélkül, hogy közvetítő elemeket kellene használni, amelyek csökkenthetik az impulzusok ellenállását és jelentős hatással vannak az elektromágneses zavarok kisugárzására vagy elnyelésére. Az adathurokban lévő eszköz 3 védelmi szinttel rendelkezik, amelyek együtt a MOSFET technológia alkalmazásával rendkívül hatékony védelmet garantálnak a hálózati interfészek áramköreiben, és további szétválasztó pufferként szolgálnak nagy potenciálok megjelenésének esetén a LAN switch és az egyes végpontok között. A LAN eszközök tápegysége független PoE védelmi áramkörök révén van védve a károsodástól, amelyek kiküszöbölik a potenciálok növekedését az 1,2 - 3,6 és 4,5 - 7,8 vezetékpárok között a villámcsapások vagy a kontrollálatlan feszültségnövekedések miatt. A professzionális kapcsolódási rendszer további védelmet nyújt az eszközök számára a PoE táplálási vonalakon fellépő feszültségnövekedés ellen. A 4-5 és 7-8 vonalak összekapcsoltak, mivel a LAN Base-100T csak PoE táplálásra használja őket. PTF-51-EXT/PoE/DIN ajánlott a végberendezések védelmére oszlopokon, fémszerkezeteken és ipari létesítményekben. A védőkorlátozó földelése DIN sínen keresztül történik. Az eszköz DIN síne történő szereléséhez fém tartót kell használni, amellyel PTF-51-EXT/PoE/DIN rendelkezik.
![]()
Két PTF-51 eszközzel a LAN vonal megfelelő védelme
A LAN kör teljes védelméhez két darab PTF-51 sorozatszámú eszközt kell használni, amelyeket a kábel két végén kell felszerelni, figyelmet fordítva azok megfelelő földelésére. Több kör védelme esetén ajánlott a LAN switch oldalán egy többszörös feszültségkorlátozó, és a végberendezések oldalán egycsatornás védelmek használata.
![]()
Teljes túlfeszültség-védelem a 16-pontos LAN hálózatra
Túlfeszültség korlátozó EXT sorozat használata esetén a LAN végberendezéseknél (IP kamerák) minimálisan PRO verziójú korlátozót kell használni a LAN switch oldalán, különben a LAN switch védelme nem lesz elegendő. A kábel és a feszültségkorlátozó között nem szabad standard patch panelek LSA (Krone) aljzatokkal használni, mivel ezek áramkör-impulzusai túl kicsik. Befejezésként javasoljuk a Keystone típusú aljzatokkal ellátott patch panelek használatát.
Műszaki specifikáció:
| Adatvonal |
| LAN csatornák száma | 1 |
| Támogatott LAN hálózati típusok | 10Base-T, 100Base-T, 5, 5e, és 6-os kategóriás csavart érpár |
| Bemeneti csatlakozó (kábellel) | RJ-45 aljzat |
| Kimeneti csatlakozó (eszközhöz) | RJ-45 aljzat |
| Névleges DC feszültség (vonal-föld) UN | 90V DC |
| Maximális üzemeltetési feszültség (vonal-föld) UC | 110V DC |
| Védelmi szint 1kV/s (vonal-föld) UP | 600V |
| Leading current C1 (8/20µS, vonal-föld) Iimp | 2kA minden kábelvezetőhez (14kA összesen) |
| Névleges DC feszültség (vonal-vonal) UN | 3,3V DC |
| Maximális üzemeltetési feszültség (vonal-vonal) UC | 3,5V DC |
| Védelmi szint 1kV/s (vonal-vonal) UP C3 | 8V |
| Leading current (8/20µS, vonal-vonal) Iimp | 2kA MOSFET alkalmazásával |
| Védett vonalak | 1-2, 3-6 |
| Kapacitás (vonal-vonal) @1MHz | 6-15pF |
| Kapacitás (vonal-föld) @1MHz | 1-2pF |
| Sorozatos ellenállás | 6 / vonal |
| Névleges áram IN | 300mA / vonal |
| Védelmi szintek száma | 3 (GDT, MOSFET, TVS) |
| Leváló elem | Szupergyors MOSFET biztosíték |
| PoE vonal |
| Névleges DC feszültség (vonal-vonal) UN | 58V DC |
| Maximális üzemeltetési feszültség (vonal-vonal) UC | 64V DC |
| Védelmi szint UP | 93V |
| Leading current (8/20µS, vonal-vonal) Iimp | 2kA MOSFET részvételével (A opció), 250A (B opció) |
| Leading current (8/20µS, vonal-föld ) Iimp | 2kA |
| Védett párok | (1+2)-(3+6), (4+5)-(7+8) |
| PoE üzemeltetési szabvány | IEEE 802.3af/at/bt-3-as típus (HiPoE, UPOE) |
| PoE teljesítményveszteség a védelmi áramkörökön | IEEE 802.3af, A opció: 0,6W @48VDC
IEEE 802.3af, B opció: 0,35W @48VDC IEEE 802.3at, A opció: 1,6W @54VDC
IEEE 802.3at B opció: 0,6W @54VDC IEEE 802.3bt, 3. típus, AB opció: 1,2W @54VDC *) adatok a maximálisan feltételezett terhelésre |
| Közös jellemzők |
| Méretek | 65 x 30 x 40 (mm) |
| Felhasználás | Oszlopra szerelhető eszközök védelme |
| Szerelési mód | DIN sínen történő felszerelés |
| Burkolat szigetelése | IP54 |
| Üzemeltetési hőmérséklet | -30C~60C |
