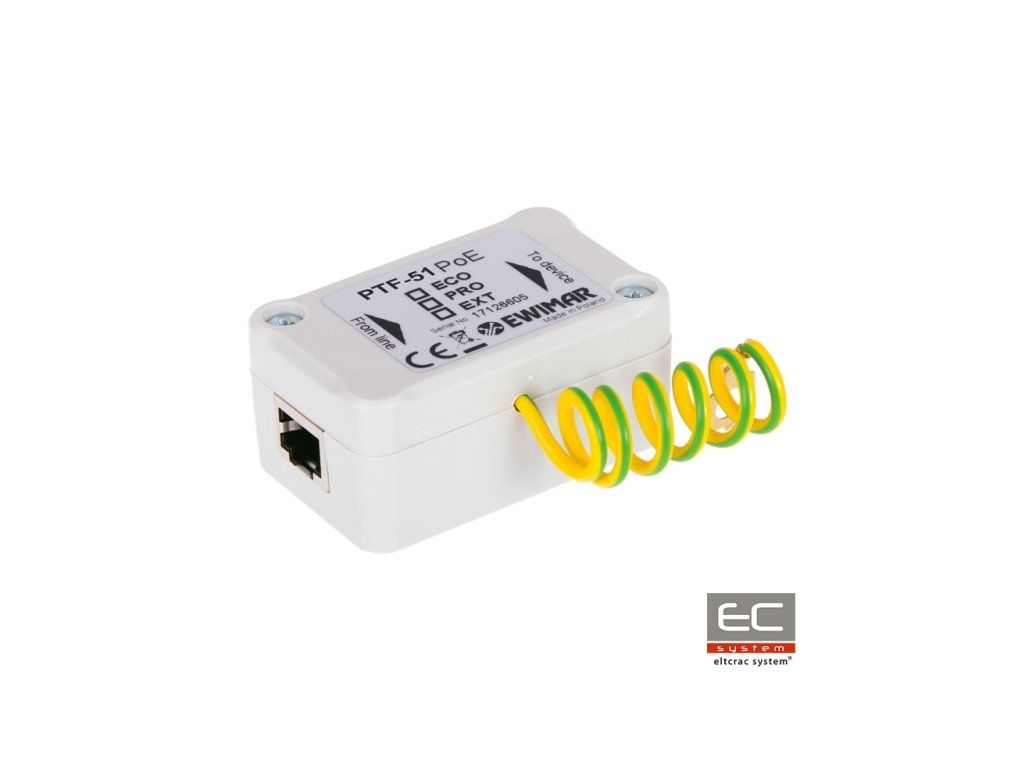

PTF-51-ECO/PoE egycsatornás túlfeszültség védelem, amely felelős többek között ipari IP kamerák, LAN switchek (kapcsolók), routerek, WiFi hozzáférési pontok és más Ethernet hálózatban működő eszközök védelméért. Az eszköz kompatibilis a 10Base-T, 100Base-T és 1000Base-T szabványokkal. Kiváló adatátviteli paramétereket érünk el a hangolt PCB lapok és a precíz áramvezetés alkalmazásával. A túlfeszültség védelem hatékony védelmet biztosít a LAN hálózatok eszközeinek és installációinak, amelyek az épületek belsejében találhatók. A professzionális bekötés ráadásul védi az eszközöket a PoE tápegységek feszültségnövekedése ellen. A 4-5 és 7-8 vezetékek összekapcsolva vannak, mivel a LAN Base-100T kizárólag a PoE táplálására használja őket. PTF-51-ECO/PoE védi mindkét tápláló párt a 58V feletti feszültségnövekedéstől és a végberendezések (pl. IP kamerák, switchek) tápegységeinek sérülésétől. Működhet önálló eszközként, vagy falra rögzítve, földeléshez csatlakoztatva kábellel.
Két PTF-51 eszközzel helyes védelme egy LAN vonalnak
A teljes védelméhez egy LAN vonalnak két azonos eszköz használata szükséges, amelyeket mindkét végén telepítenek, és biztosítják a helyes földelést. Több áramkör védelme esetén ajánlott a többes túlfeszültség védelem használata a LAN switch oldalán, és egycsatornás védelmek az végberendezéseknél.
Teljes túlfeszültség védelem 16 portos LAN hálózathoz
Műszaki specifikáció:
Adatkapcsolat
LAN csatornák száma
1
Támogatott LAN hálózati típusok
10Base-T, 100Base-T, kategória 5, 5e és 6 sodrott érpár
Bemeneti csatlakozó (kábel)
RJ-45 aljzat
Kimeneti csatlakozó (eszköz)
RJ-45 aljzat
Névleges DC feszültség (vonal-föld) UN
90V DC
Maximális tartós üzemi feszültség (vonal-föld) UC
110V DC
Védelem szint 1kV/s (vonal-föld) UP
600V
Kisülési áram C1 (8/20µS, vonal-föld) Iimp
100A
Névleges DC feszültség (vonal-vonal) UN
3,3V DC
Maximális tartós üzemi feszültség (vonal-vonal) UC
3,5V DC
Védelem szint 1kV/s (vonal-vonal) UP C3
20V
Kisülési áram (8/20µS, vonal-vonal) Iimp
100A (2kA MOSFET aktiválásakor)
Védett vonalak
1-2, 3-6
Kapacitás (vonal-vonal) @1MHz
6-15pF
Kapacitás (vonal-föld) @1MHz
1-2pF
Sorozatos ellenállás
2,2 / vonal
Névleges áramszint IN
300mA / vonal
Védelmi fokozatok száma
1 (vegyes)
PoE vonal
Névleges DC feszültség (vonal-vonal) UN
58V DC
Maximális tartós üzemi feszültség (vonal-vonal) UC
64V DC
Védelem szint UP
93V
Kisülési áram (8/20µS, vonal-vonal) Iimp
100A
Kisülési áram (8/20µS, vonal-föld) Iimp
100A
Védett párok
(1+2)-(3+6), (4+5)-(7+8)
PoE üzemeltetési szabvány
IEEE 802.3af/at/bt-3. típus (HiPoE, UPOE)
PoE teljesítmény veszteség védelmi áramkörökön
IEEE 802.3af, A lehetőség: 0,23W @48VDC IEEE 802.3af, B lehetőség: 0,13W @48VDC
IEEE 802.3at, A lehetőség: 0,68W @54VDC IEEE 802.3at B lehetőség: 0,35W @54VDC
