PTF-51-ECO/PoE/DIN - Feszültségvédő LAN hálózathoz, DIN sínre szerelhető ECO sorozat - EWIMAR

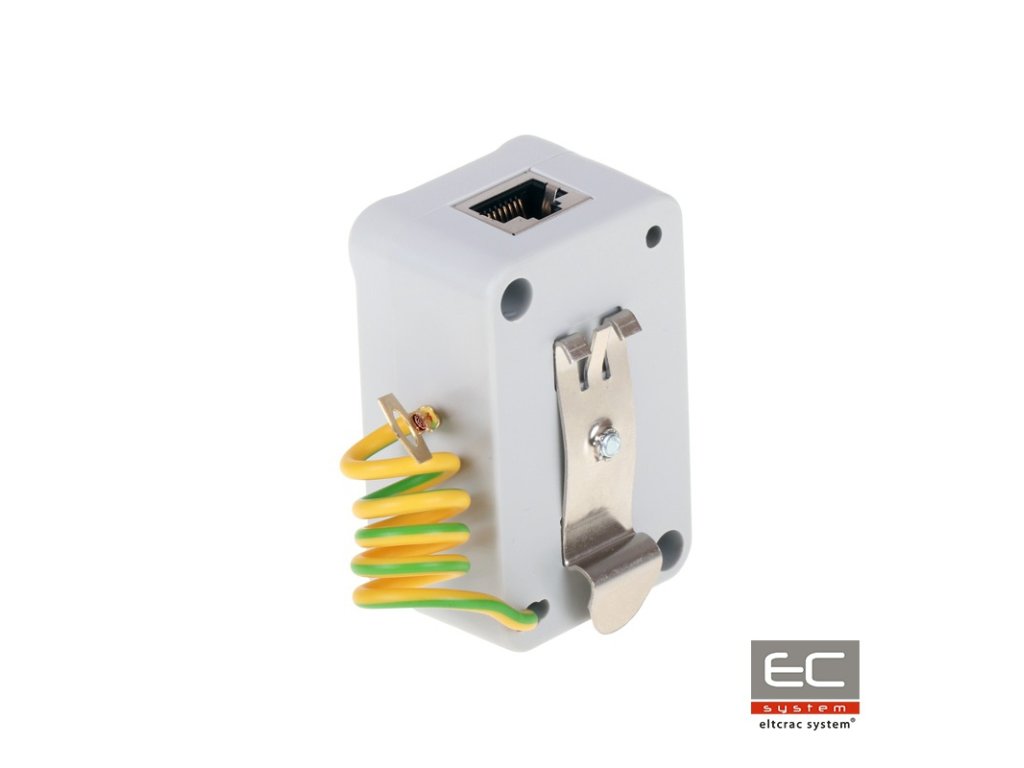

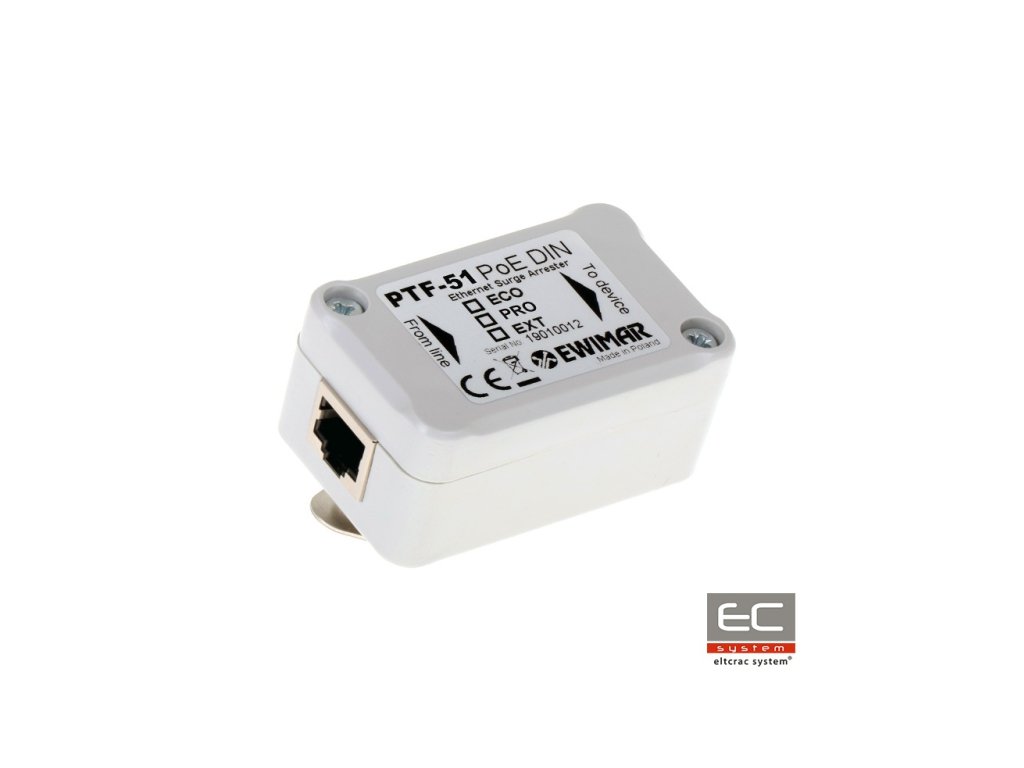

PTF-51-ECO/PoE/DIN egycsatornás feszültségvédő az Economical sorozatból, amely DIN sínre szerelhető, és például ipari IP kamerák, LAN switch-ek, routerek, WiFi hozzáférési pontok és más, Ethernet hálózatban működő berendezések védelmére készült. Az eszköz kompatibilis a 10Base-T és 100Base-T szabványokkal. Kiváló adatátviteli paraméterek érhetők el a hangolt PCB lapok használatának és a precíz áramkörvezetésnek köszönhetően. A védelem hatékonyan védi a berendezéseket és a LAN hálózatot, amelynek elemei az épületen belül találhatók. A professzionális csatlakoztatási megoldás megvédi a berendezéseket a PoE tápláló vonalain fellépő feszültségnövekedésektől. A 4-5 és 7-8 vonalak összeköttetésben vannak, mivel a LAN Base-100T ezeket kizárólag a PoE táplálására használja. PTF-51-ECO/PoE/DIN mindkét tápállomány párt véd a feszültségnövekedés ellen 58V felett, valamint a végberendezések (pl. IP kamerák, switchek) tápegységeinek károsodása ellen. A védelem földelése DIN sínen történik. Az eszköz DIN sínre történő felszereléséhez fémből készült rögzítőelemet kell használni, amellyel a PTF-51-ECO/PoE/DIN felszerelt.
A LAN vonal megfelelő biztosítása két PTF-51 eszközzel
A LAN vonal teljes védelméhez két azonos eszköz használata szükséges, amelyeket mindkét végén telepítenek, és biztosítani kell a megfelelő földelést. Több áramkör védelme esetén ajánlott többszörös védelmet alkalmazni a LAN switch oldalán és egycsatornás védelmet a végberendezések oldalán.
Teljes feszültségvédő megoldás 16-pontos LAN hálózaton
Műszaki specifikáció:
Adatvonal
LAN csatornák száma
1
Támogatott LAN hálózat típusok
10Base-T, 100Base-T, UTP 5, 5e és 6 kategóriájú
Bemeneti csatlakozó (kábel)
RJ-45 aljzat
Kimeneti csatlakozó (eszköz)
RJ-45 aljzat
Névleges DC feszültség (vonal-föld) UN
90V DC
Maximális működési feszültség (vonal-föld) UC
110V DC
Védelmi szint 1kV/s (vonal-föld) UP
600V
Íváram C1 (8/20µS, vonal-föld) Iimp
100A
Névleges DC feszültség (vonal-vonal) UN
3,3V DC
Maximális működési feszültség (vonal-vonal) UC
3,5V DC
Védelmi szint 1kV/s (vonal-vonal) UP C3
20V
Íváram (8/20µS, vonal-vonal) Iimp
100A
Védett vonalak
1-2, 3-6
Kapacitás (vonal-vonal) @1MHz
6-15pF
Kapacitás (vonal-föld) @1MHz
1-2pF
Sorozatellenállás
2,2 / vonal
Névleges áram IN
300mA / vonal
Védelmi szintek száma
1 (hibrid)
PoE vonal
Névleges DC feszültség (vonal-vonal) UN
58V DC
Maximális működési feszültség (vonal-vonal) UC
64V DC
Védelmi szint UP
93V
Íváram (8/20µS, vonal-vonal) Iimp
100A
Íváram (8/20µS, vonal-föld) Iimp
100A
Védett pár
(1+2)-(3+6), (4+5)-(7+8)
PoE szabvány
Az IEEE 802.3af/at/bt-3-as típusnak megfelelően (HiPoE, UPOE)
A PoE teljesítményveszteség a védő áramkörökön
IEEE 802.3af, A opció: 0,23W @48VDC IEEE 802.3af, B opció: 0,13W @48VDC
IEEE 802.3at, A opció: 0,68W @54VDC IEEE 802.3at B opció: 0,35W @54VDC
