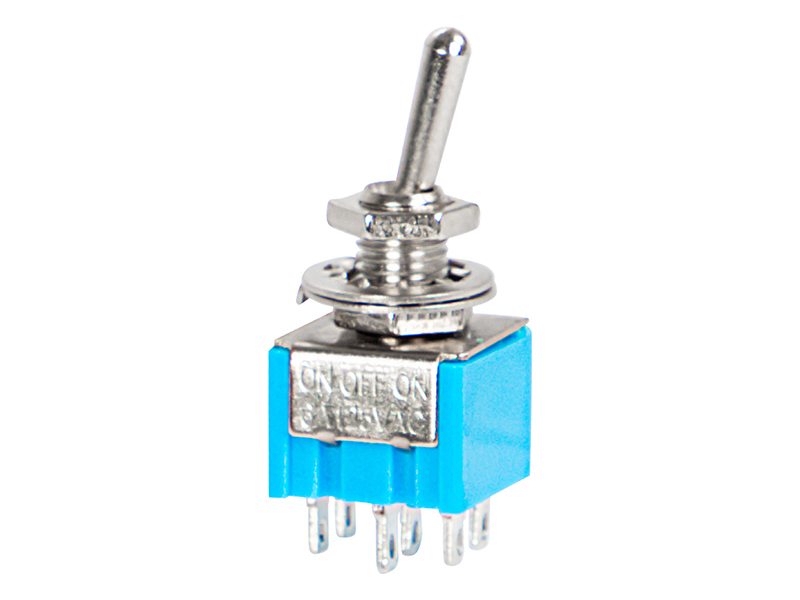

MTS-203 háromállású ON-OFF-ON billenőkapcsoló – 96-771-

Termék részletes leírása

MTS-203 háromállású ON-OFF-ON billenőkapcsoló – 96-771-

A MTS-203 háromállású billenőkapcsoló olyan alkalmazásokhoz készült, ahol két kapcsolt állapot között kell váltani, középső kikapcsolt pozícióval. A 3 A / 250 V névleges terhelhetőség mellett kis- és közepes teljesítményű elektromos körökben használható, a 6 érintkezős, 3 pozíciós kialakítás pedig az on-off-on működést biztosítja. Forrasztásos bekötésre tervezett kivitel, ezért jól illeszthető kapcsolópanelbe, készülékházba vagy saját építésű elektronikai projektekbe. A maximális 20 m? érintkezési ellenállás és az 500 VDC / 100 M? szigetelési érték a stabil elektromos kapcsolatot támogatja a megadott üzemi tartományon belül.

• Háromállású on-off-on működés középső kikapcsolt pozícióval
• 3 A / 250 V, illetve 6 A / 125 V terhelhetőség
• 6 érintkező és 3 kapcsolási pozíció
• Forrasztásos vezetékbekötéshez
• Kompakt kialakítás kapcsolópaneles és készülékbe épített felhasználásra

Főbb jellemzők

• Trojállású kapcsolási logika: két aktív állás és egy középső kikapcsolt helyzet
• Maximális érintkezési ellenállás: 20 m?
• Dielektromos szilárdság: 1500 VAC / 1 perc
• Széles üzemi hőmérséklet-tartomány: -25 °C és +85 °C között
• Működési élettartam: 10 000 kapcsolási ciklus

Műszaki paraméterek

• Névleges terhelhetőség: 3 A / 250 V; 6 A / 125 V
• Érintkezési ellenállás: legfeljebb 20 m?
• Szigetelési ellenállás: 500 VDC mellett 100 M?
• Dielektromos szilárdság: 1500 VAC / 1 perc
• Üzemi hőmérséklet-tartomány: -25 °C – +85 °C
• Élettartam: 10 000 ciklus
• Érintkezők száma: 6
• Kapcsolási pozíciók száma: 3
• Kivitel: huzalok forrasztásához
• SKU: 96-771
• EAN: 5900804153276

Kompatibilitás

A kapcsoló olyan elektromos és elektronikai megoldásokhoz illeszkedik, ahol háromállású, középső kikapcsolt vezérlésre van szükség. Panelbe épített vezérléshez, egyszerű kapcsolóáramkörökhöz és műszaki projektekhez használható, a megadott terhelhetőségi határok betartásával.

• Háromállású vezérlési feladatok
• Középső kikapcsolt állást igénylő áramkörök
• Forrasztásos bekötést használó készülékek és projektek

Azonosítók

• SKU: 96-771
• EAN: 5900804153276
