Kék nyomógombos kapcsoló – 3949-

Termék részletes leírása

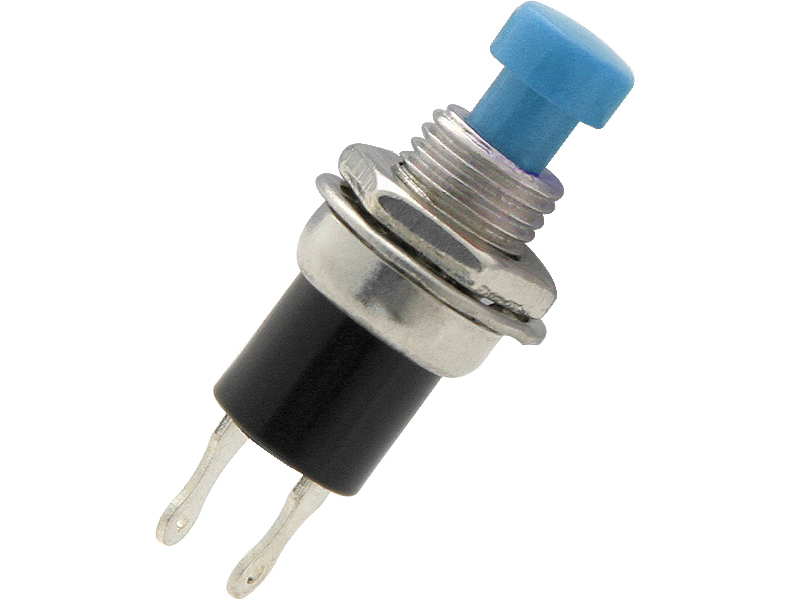

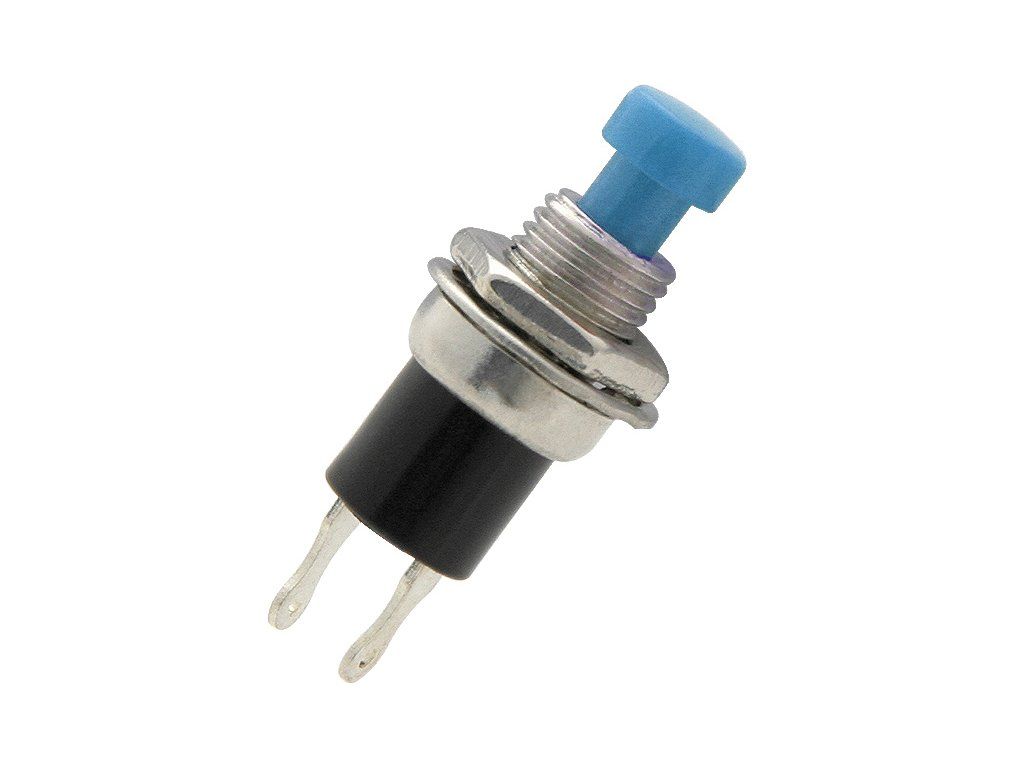

Kék nyomógombos kapcsoló – 3949-

A 3949- kék nyomógombos kapcsoló egy kompakt, pillanatkapcsoló kivitelű vezérlőelem, amely ON-(OFF) működéssel dolgozik: lenyomáskor zár, elengedéskor visszatér az alaphelyzetbe. A két érintkezős kialakítás és a kerek, kék gomb jól használható olyan villamos és elektronikai alkalmazásokban, ahol rövid idejű, kézi kapcsolásra van szükség. A kapcsoló 1 A / 250 V AC és 3 A / 125 V AC terhelhetőséggel rendelkezik, a kontaktusellenállása legfeljebb 20 m?, az izolációs ellenállása pedig 500 V DC mellett 100 M?. A 1500 V AC / 1 perc dielektromos szilárdság és a -25 °C-tól +85 °C-ig terjedő üzemi hőmérséklet-tartomány megbízható használatot támogat műszaki környezetben is. A hosszú, 50 000 ciklusos élettartam ismételt használatra teszi alkalmassá.

• Pillanatkapcsoló működés: ON-(OFF)
• Két érintkezős kivitel
• Kék, kerek nyomógomb
• Kompakt kialakítás szereléshez
• 50 000 kapcsolási ciklus élettartam

Felhasználási terület

Ez a nyomógombos kapcsoló olyan vezérlési feladatokhoz illik, ahol a kapcsolást csak a gomb nyomva tartása alatt kell fenntartani. Jól használható vezérlőpanelekben, kisebb elektromos készülékekben, tesztösszeállításokban, szervizes javításoknál vagy saját építésű elektronikai projektekben. A kék gomb színe segíti az áttekinthető, jól megkülönböztethető kezelőfelület kialakítását.

• Rövid idejű kézi kapcsoláshoz
• Vezérlőpanelekhez és műszaki berendezésekhez
• Jelölhető, jól felismerhető kék gombbal
• Ismételt használatra tervezett kivitel

Műszaki paraméterek

• Érintkezők terhelhetősége: 1 A / 250 V AC, 3 A / 125 V AC
• Érintkezési ellenállás: max. 20 m?
• Szigetelési ellenállás: 100 M? 500 V DC mellett
• Dielektromos szilárdság: 1500 V AC / 1 perc
• Üzemi hőmérséklet-tartomány: -25 °C-tól +85 °C-ig
• Élettartam: 50 000 ciklus

Kompatibilitás

A kapcsoló beépítése előtt érdemes ellenőrizni a kapcsolási paramétereket, a terhelést és a helyigényt a saját készülékben vagy panelben. A megadott villamos adatok alapján olyan áramkörökhöz illeszthető, ahol a 250 V AC és 125 V AC névleges terhelhetőség, valamint a kétérintkezős működés megfelel a rendszer követelményeinek.

• Beépítés előtt ellenőrizze a terhelhetőséget és a kapcsolási módot
• Kétérintkezős áramkörökhöz való
• Villamos és elektronikai vezérlőegységekhez
