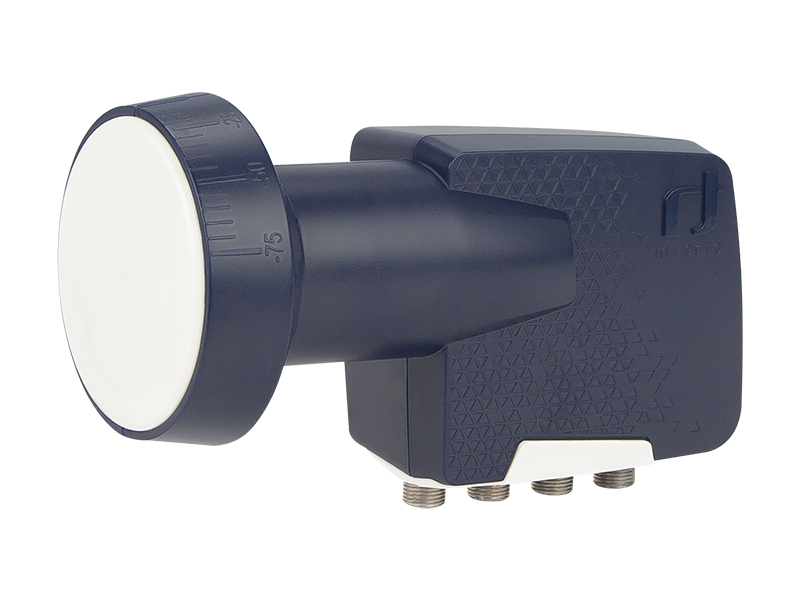

Inverto quad lnb – 77-116-

Termék részletes leírása

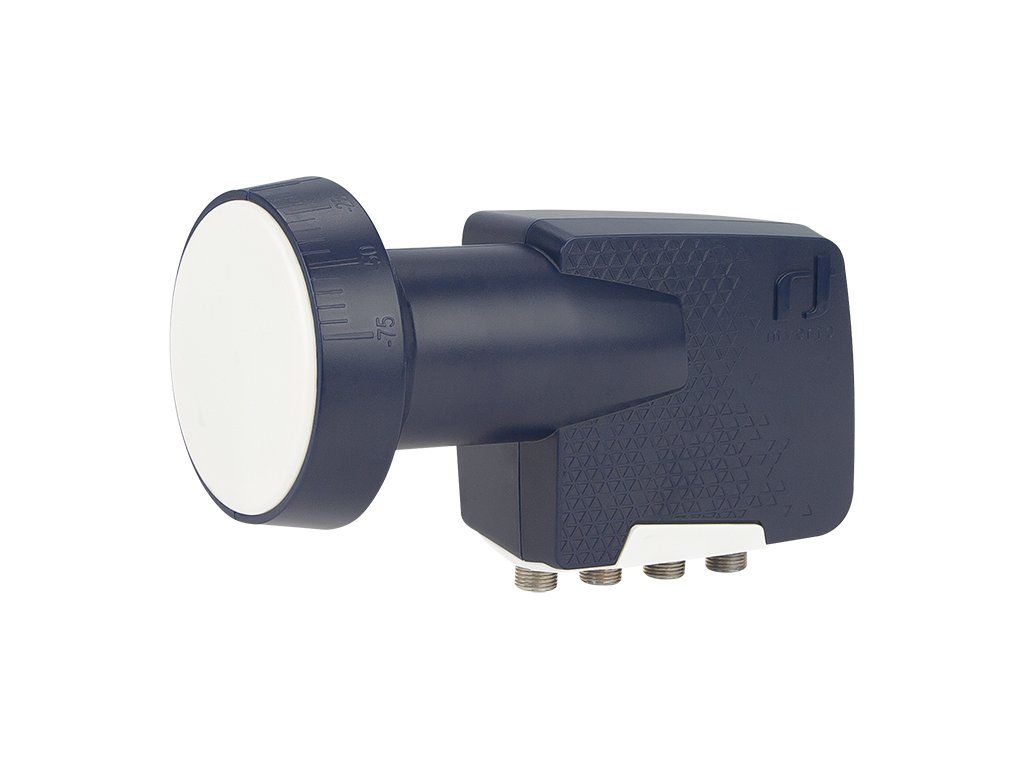

Inverto quad lnb – 77-116-

Az Inverto Black Quad LNB 77-116 egy Quad kivitelű műholdvevő fej, amely egyetlen műholdjel elosztását teszi lehetővé négy külön vevőegység felé. A 0,2 dB-es zajszám a tisztább jelvételt támogatja, a DVB-S2 és HDTV kompatibilitás pedig a nagyfelbontású műsorok fogadásához is megfelelő. Alacsony áramfelvétele és stabil működése miatt többkészülékes otthoni műholdas rendszerekhez is jól illeszkedik.

• Quad kivitel: 4 vevőegység csatlakoztatásához
• 0,2 dB zajszám a jobb jelvételért
• DVB-S2 és HDTV kompatibilis
• Alacsony fáziszaj a stabil vételhez
• Alacsony energiafogyasztás
• F-csatlakozós kialakítás, védősapkával

Használati előnyök

A négy kimenetes kialakítás különösen akkor hasznos, ha egy parabola antennáról több helyiségbe szeretné továbbítani a jelet. A magas keresztpolarizáció és a 18 dB-es polarizációk közötti elválasztás hozzájárul a tisztább jelfeldolgozáshoz, a 55 dB-es erősítés pedig a stabil rendszerkialakítást segíti. A kompakt, 243 g tömegű egység a megszokott F-csatlakozós műholdas szerelésekkel használható.

• 4 különálló vevőegység kiszolgálására
• Stabil jelkezelés több helyiséges rendszerekben
• Kompakt, 243 g-os kivitel
• 75 ohmos, F típusú kimenet

Műszaki paraméterek

• Alsó sáv: bemenet 10,7–11,7 GHz; kimenet 950–1950 MHz
• Felső sáv: bemenet 11,7–12,75 GHz; kimenet 1100–2150 MHz
• Alsó oszcillátor frekvencia: 9,75 GHz
• Felső oszcillátor frekvencia: 10,6 GHz
• Saját zaj: 0,2 dB tip. (max. 0,7 dB)
• Kezdeti frekvenciapontosság: +/-1,0 MHz
• Oszcillátor hőmérsékleti drift: +/-3,0 MHz
• Fáziszaj: -85 dBc/Hz
• Erősítés: 55 dB
• Erősítési szórás: +/-0,75 dB/27 MHz
• Polarizációk közötti elválasztás: 18 dB
• Polarizációvezérlés Ca (V): 11,0–14,0 V
• Polarizációvezérlés Cb (H): 16,0–20,0 V
• Kimeneti impedancia: 75 ?, F típus
• VSWR: 2,5:1
• Áramfelvétel: max. 200 mA
• Működési hőmérséklet: -30 °C – +60 °C
• Tömeg: 243 g
