Forgó potenciométer, B karakterisztika, 3 W – 6705-

Termék részletes leírása

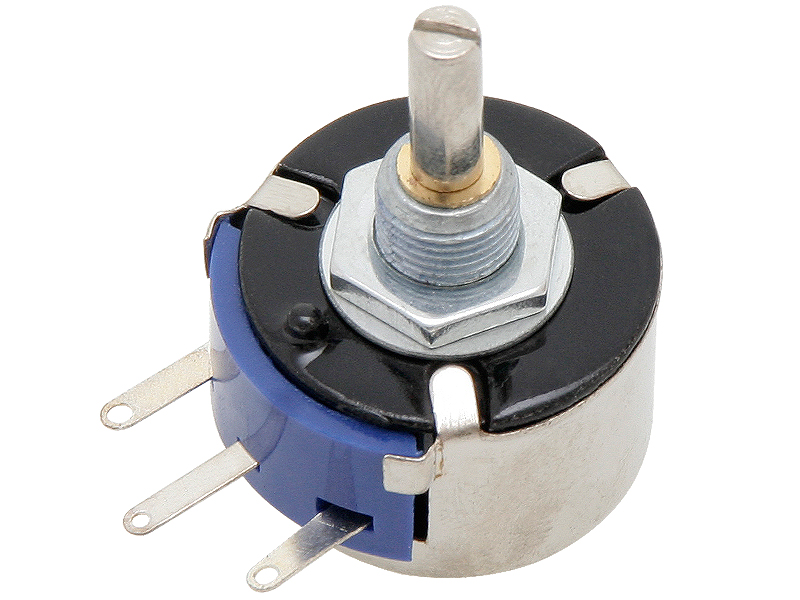

Potenciométer ? forgó potenciométer 10 °C 3 W – 6705-

A 6705- jelű lineáris forgó potenciométer elektronikai áramkörök finom és fokozatos beállításához készült. A B karakterisztika egyenletes változást biztosít a teljes elfordítás során, így a szabályzás kis lépésekben, jól kontrollálhatóan végezhető. A 10 k? névleges ellenállás, a 3 W teljesítményterhelhetőség és a 270°-os forgástartomány miatt jól használható audio- és tápegység-áramkörökben, vezérlőpanelekben, mérőeszközökben, valamint javítási és saját építésű projektekben. A 4 mm átmérőjű, 20 mm hosszú tengely és a forrasztható kivezetések egyszerű beépítést tesznek lehetővé.

• Lineáris, B jelleggörbéjű szabályzás az egyenletes állítás érdekében
• 10 k? névleges ellenállás
• 3 W névleges teljesítmény
• 270°-os forgástartomány
• 4 mm átmérőjű, 20 mm hosszú tengely
• Forrasztható kivezetések az egyszerű bekötéshez
• Tűrés: ±10 %

Felhasználási terület

A potenciométer olyan helyekre való, ahol kézzel kell változtatni egy jel vagy ellenállás értékét. A lineáris karakterisztika különösen előnyös, ha a beállításnak a teljes úton egyenletesen kell követnie a forgatást.

• Audio berendezések szabályzókörei
• Tápegységek és egyéb elektronikus vezérlőáramkörök
• Mérő- és beállító panelek
• Szervizelési és javítási feladatok
• Hobbi elektronikai projektek

Műszaki paraméterek

• Típus: forgó potenciométer
• Ellenállás: 10 k?
• Jelleggörbe: lineáris (B)
• Névleges teljesítmény: 3 W
• Forgástartomány: 270°
• Tengely hossza: 20 mm
• Tengely átmérője: 4 mm
• Csatlakozás: forrasztható kivezetések
• Tűrés: ±10 %
• Üzemi hőmérséklet: -10 °C – +70 °C
