BCS-L-EIP55VSR4-Ai1 - 5Mpx-os IP kupola kamerák, 2.7-13.5mm, Ai - BCS Line

Termék részletes leírása

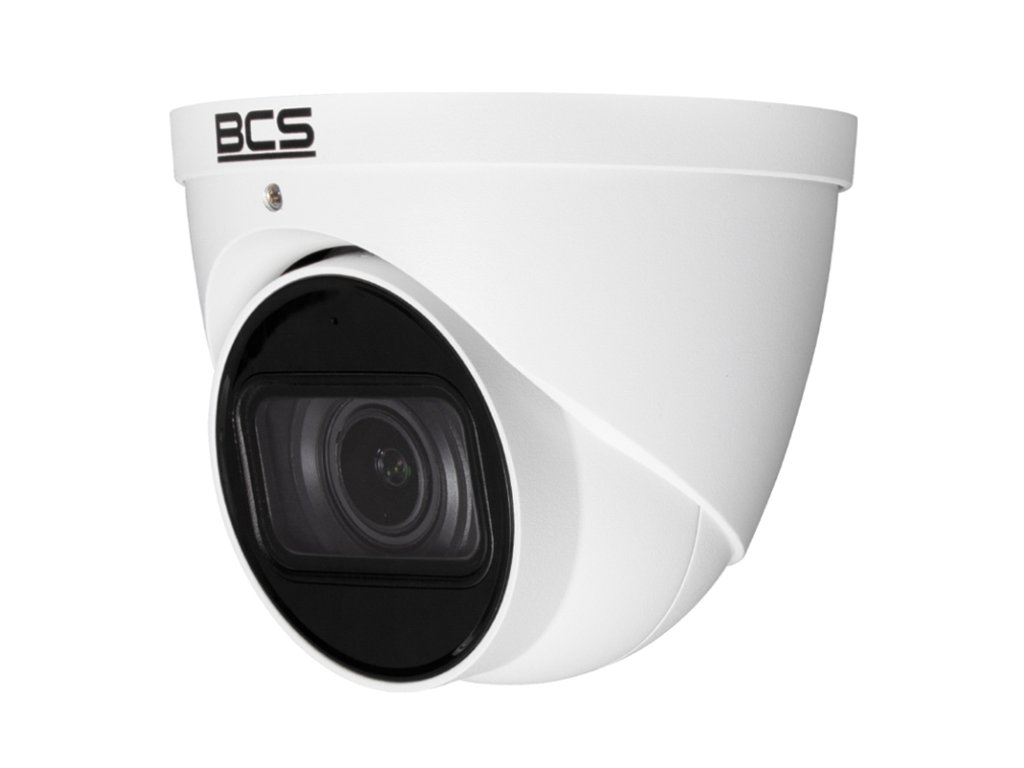

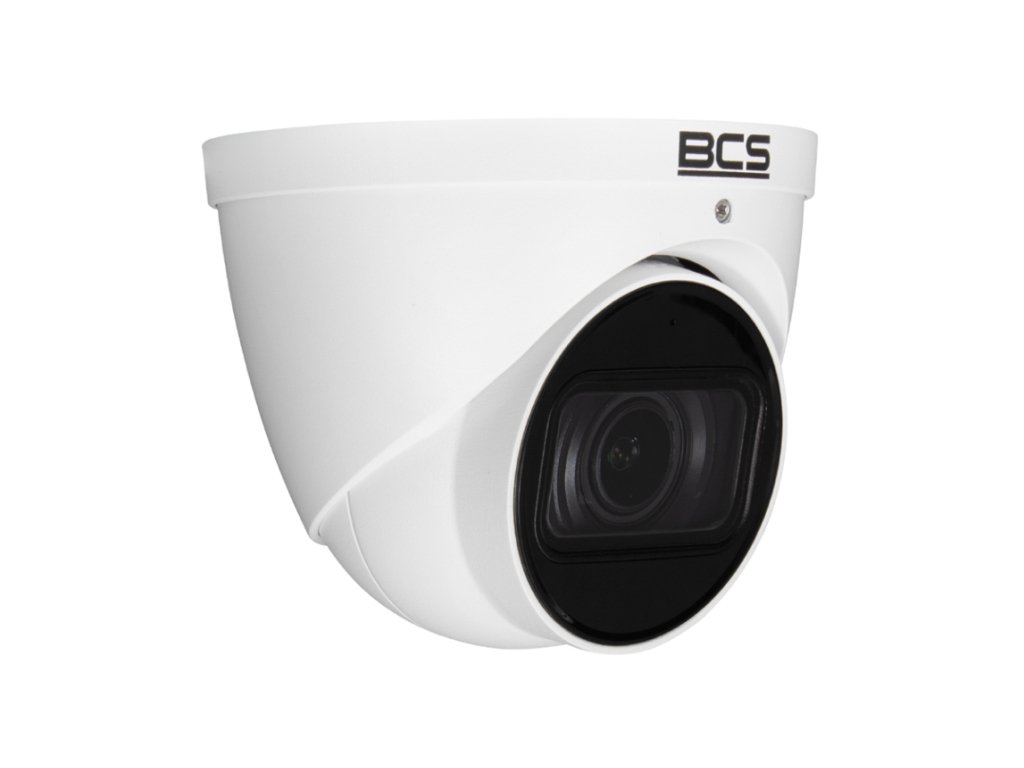

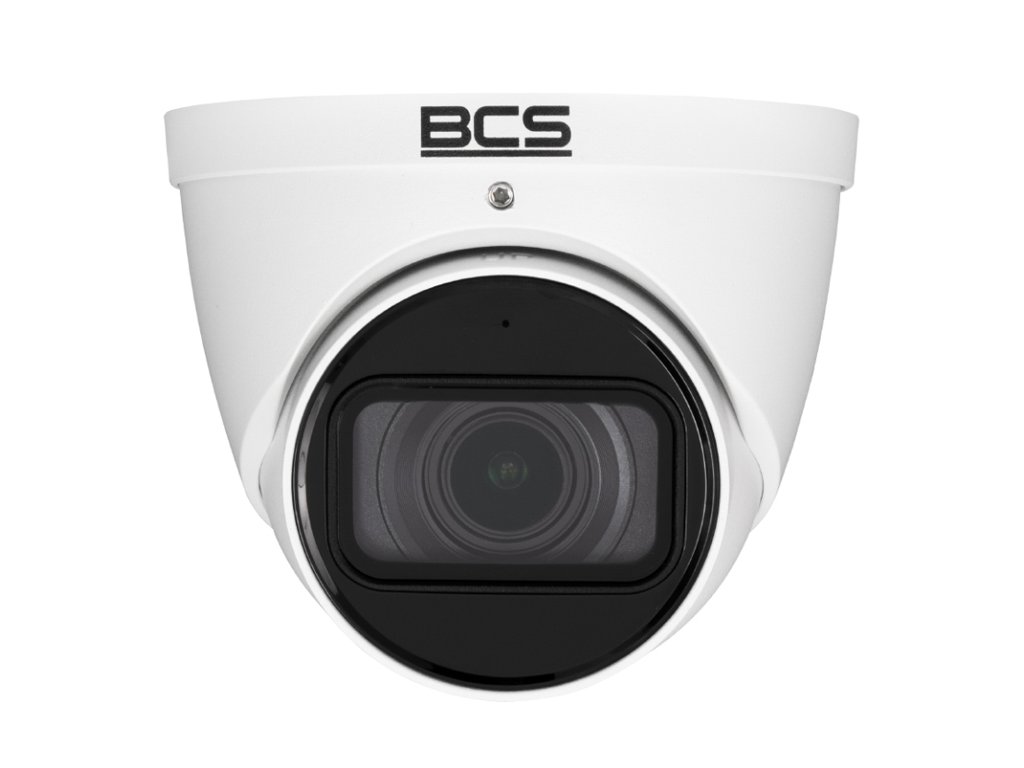

IP kupolás kamera BCS-L-EIP55VSR4-Ai1 - BCS

---

Modell BCS-L-EIP55VSR4-Ai1 egy IP rendszerben működő kamera, amely változó fókusztávolságú 2.7-13.5mm lencsével rendelkezik. A kamera 1/2.7” CMOS átalakítóval rendelkezik, amely 2960×1688(5Mpx) felbontásban működik. Az eszköz adatkompressziója H.265+ / H.265 / H.264+ / H.264 / MJPEG szabvány szerint működik. A WDR 120dB funkció, amely javítja a kamera dinamikáját, több részletet emel ki a kontrasztos megfigyelési síkról.

Az eszköz beépített IR vetítővel is rendelkezik, amely 40m távolságig működik. A kamera háza IP67 szabvány szerint készült, ami teljes védelmet biztosít a por és víz bejutása ellen. A kamera 12V DC-val, vagy PoE (802.3af)-en keresztül működik.

Műszaki adatok:

• Átalakító 1/2.7" CMOS
• Felbontás: 2960×1688(5Mpx)
• Kép tömörítés: H.265+ / H.265 / H.264+ / H.264 / MJPEG
• Változó fókusztávolságú lencse: 2.7-13.5mm

• IR világítás: Igen, hatótávolság 40m
• Kép funkciók: AGC, AES, AWB, BLC, HLC, 3D DNR, EIS, Defog
• Kibővített dinamika funkció: Igen, WDR 120dB
• Intelligens Ai funkciók: Behatolás a területre, vonal átlépése, objektum osztályozás ember/jármű
• SMD: Igen, SMD 4.0
• Beépített mikrofon: Igen
• Támogatás: Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilalkalmazás (iOS, android)

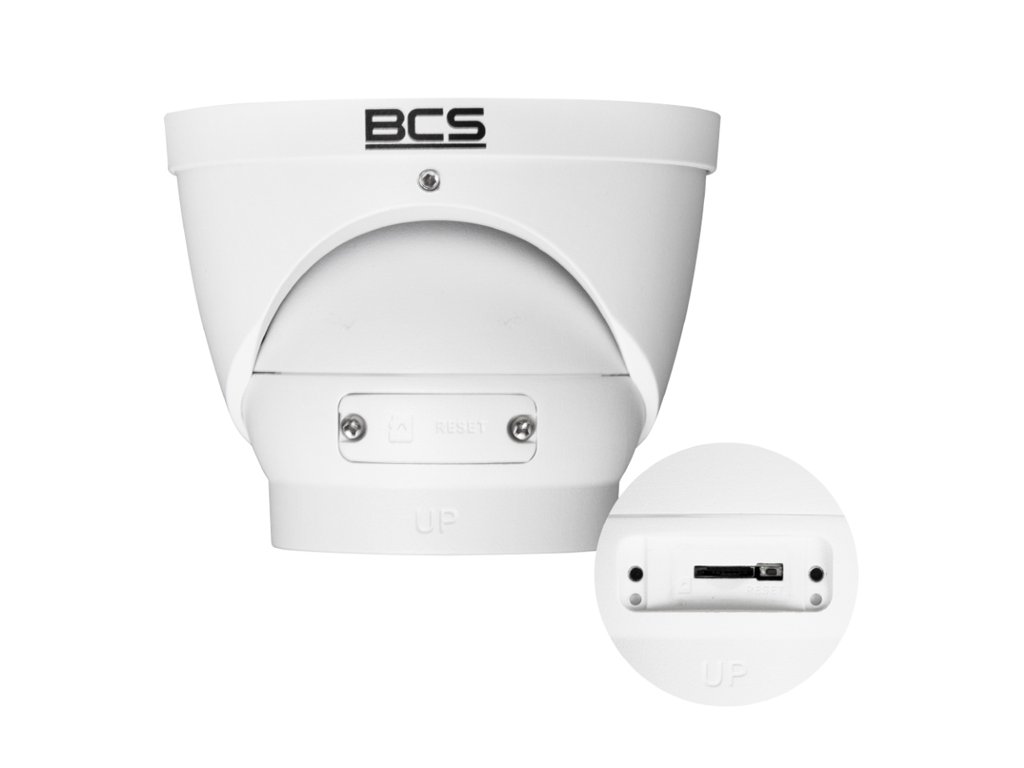

• microSD foglalat: Igen, 256GB-ig használható kártya
• Védelmi osztály: IP67
• Működési hőmérséklet: -30°C-tól +60°C-ig
• Tápellátás: 12V DC vagy PoE(802.3af)
• Tömeg: 0.75 kg
• Méretek: ?122×108.3mm

---

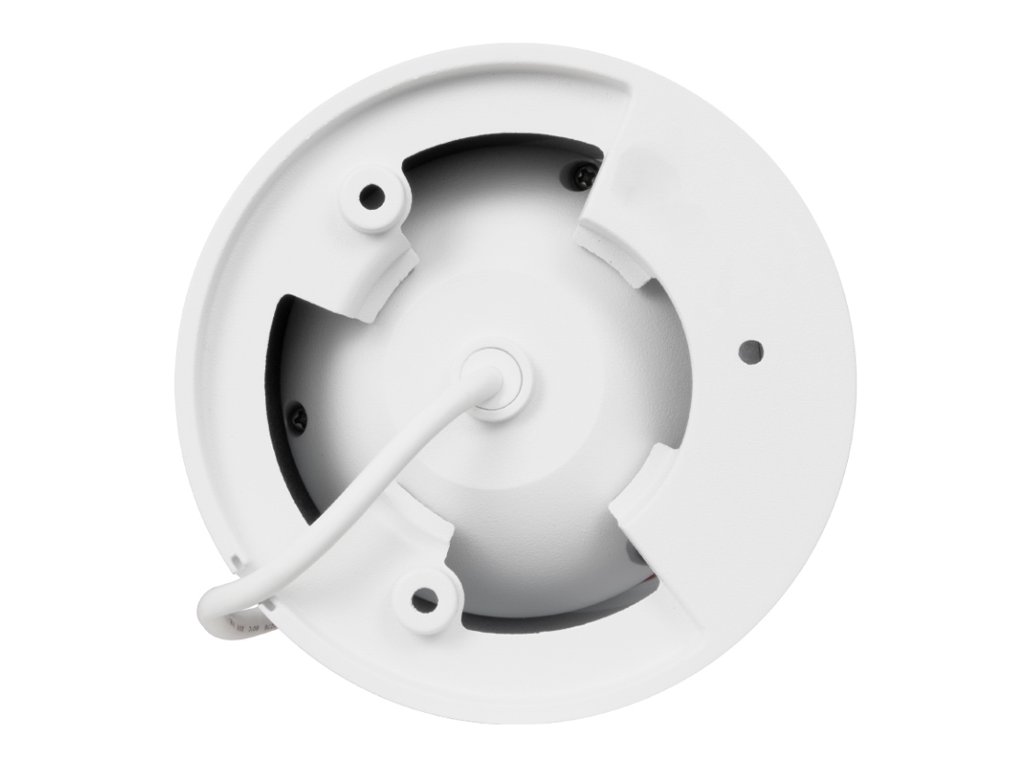

Állítható rögzítési szög

Változó fókusztávolságú lencse 2.7-13.5mm

A BCS kamerában alkalmazott 1/2.7" CMOS átalakító és a változó fókusztávolságú 2.7-13.5mm lencse lehetővé teszi a megfigyelési szög szabályozását kb. 99°-től kb. 28°-ig vízszintesen. Az optikai felépítés ilyen módon a bemutatott modellt ideálissá teszi az események megfigyelésére a megfigyelt színen belül. Emellett a képtáblázat magas felbontású - 2960 x 1688p - biztosítja a részletek nagyon jó visszaadását, és lehetőséget biztosít a felvételek tartalmának részletes elemzésére 16-szoros digitális zoomon keresztül.

3. ábra A rögzítési szögek összehasonlítása különböző lencsékkel (1/2.8-as átalakító mellett)

---

Tápellátás PoE-n keresztül

Adatok és tápellátás egy vezetéken

A BCS-L-EIP55VSR4-Ai1 ipari kamera, hasonlóan a modern IP kamerák többségéhez, négyféle táplálási módot alkalmaz: klasszikusan 12V DC aljzaton és közvetlenül UTP kábelen keresztül Power over Ethernet (PoE) technológia felhasználásával. A PoE-n keresztüli táplálás közvetlenül switchen vagy PoE injektoron keresztül történhet.

A PoE szabvány használatának előnyei közé tartozik:

• rövidített idő és csökkentett költség az egyszerűsített kábelezési struktúra miatt
• nincs szükség további tápegységek telepítésére
• lehetőség kamerák tápellátására akár 250m távolságból (EXTEND mód)

4. ábra PoE táplálás működési elve

---

Hatékony adatkompresszió

H.265/ HVEC szabvány

Az új BCS Line hálózati kamerák a videomaterial kompressziójára a HEVC (magas hatékonyságú videokódolás) hatékony kodekjét alkalmazzák, amelyet az ipari tv rendszerek világában H.265-nek neveznek. Ezt a szabványt a magas felbontású videomaterial (4K) átvitelének igényére válaszul hozták létre, anélkül, hogy túlzottan megterhelné az adatátviteli kapcsolatot. A korábbi H.264 szabványhoz képest az új technológia lehetővé teszi a csaknem kétszeres sávszélesség-megtakarítást, ami a CCTV megfigyelő rendszerekben a archiválási idő meghosszabbítását, a rendelkezésre álló sávszélesség növekedését és az adathordozók élettartamának meghosszabbítását eredményezi. Ráadásul a H.265 kompresszióval készült videomaterial minőségi eltérése a H.264 verzióhoz képest gyakorlatilag észrevehetetlen.

5. ábra A H.265 és H.254 kompressziós teljesítménye közötti különbségek

Fontos: A BCS-L-EIP55VSR4-Ai1 kamerában a tömörítési mód szabadon váltható H.265 és H.264 között, lehetővé téve, hogy az olyan rögzítőkkel működjön, amelyek nem támogatják a HVEC tömörítést.

---

Távvezérlés és megjelenítés

P2P és VMS kapcsolat

A kamera internethez való csatlakozása a beépített Ethernet kapcsolaton keresztül (automatikus alkalmazkodás) történik. Ez a kapcsolat lehetővé teszi a munkakonfigurációt, a képparaméterek módosítását, valamint a valós idejű megjelenítést és a felvételek visszajátszását (microSD foglalattal rendelkező kamerák) a WEB Server felületén, a dedikált VMS szoftver vagy mobil alkalmazás keresztül Android vagy iOS rendszerű eszközökön. A BCS Line távoli kapcsolathoz a következő platformokat használja:

• VMS program; BCS Manager vagy Smart PSS - kifejezetten a megfigyelő rendszerek kezelésére tervezett szoftver, amely lehetővé teszi a rendszer átfogó módosításait, szinkronizált lejátszását és események detektálásának paramétereinek kezelését.
• WEB böngésző - lehetővé teszi a kapcsolat gyors létrehozását az eszköz IP címének felhasználásával, biztosítva a teljes funkcionalitást. A BCS rendszerekhez ajánlott az Internet Explorer böngésző használata, amely támogatja az úgynevezett Active-X plugint, amely szükséges a kamera videófolyamának eléréséhez.
• BCS mobilalkalmazás - mobil platform Android és iOS rendszerekhez, élő megjelenítést, felvételek visszajátszását és a rendszer eseményeivel kapcsolatos értesítések fogadását teszi lehetővé. A BCS mobilplatform a P2P felhőn keresztüli kapcsolatra támaszkodik, ami megszünteti az IP címek routeren való átirányításának szükségességét.

A BCS kamerák Line sorozatának fontos jellemzője az ONVIF nyílt protokollal való kompatibilitás, amely lehetővé teszi a kamerák NVR rögzítőkkel és más gyártók VMS programjaival való csatlakoztatását.

---

Műszaki specifikáció:

Progresszív olvasás512MB/128MB0.005Lux(szín, F1.5, 30IRE),0.0005Lux(B/W, F1.5, 30IRE), 0Lux(IR)56dBVáltozó fókusztávolságú lencse2.7-13.5mmLátószögIR világítás40mFelbontásTömörítésFő stream sebességMásodik stream sebességBitrátaDigitális zoomOptikai zoomKép funkciókAGCAWB (fehér egyensúly)BLCHLCAESEISSzéles dinamikatartományWDR 120dBZajcsökkentésDefogMozgásérzékelésMagánmaszkokIntelligens Ai funkciókBeépített intelligens funkciókPeremvédelemObjektumok azonosításaSMDAudioHang tömörítésMikrofonHálózatHálózati kapcsolatProtokollokKompatibilitásTávvezérlésÁltalánosMemóriakártya foglalat256GBIP6712V DC / PoE(802.3af)<10.2W-30 °C-tól 60 °C-ig10~95%RHFém?122×108.3mm0,75 kg

BCS-L-EIP55VSR4-Ai1
Kamera
Átalakító	1/2.7” CMOS
Olvasási rendszer
Maximális felbontás	2960 x 1688(5Mpx)
RAM/ROM
Érzékenység
S/N arány
Zár# Automatikus / manuális 1/3~1/100000s
H: 99°~28° V: 71°~21° D: 134°~35°
Igen, hatótávolság
5M(2960×1668) / 4M(2880×1620)(2688×1520)(2560×1440) / 3M(2304×1296)(2048×1536) /	2M(1920×1080) / 720P(1280×720) /D1(704×576/704×480) / CIF(352×288/352×240)
H.265+ / H.265 / H.264+ / H.264 / MJPEG
2880×1620(1~20fps), 2960×1668(1~20fps),2688×1520(1~25/30fps)
704×576(1~25fps) 704×480(1~30fps)
H.264: 3 Kbps~8192 Kbps H.265: 3 Kbps~8192 Kbps
16x
5x
Automatikus/kézi
Automatikus/kézi
Igen
Igen
Igen
Igen
Igen,
3D DNR
Igen
4 terület (beállítás: méret, hely, érzékenység, küszöb)
4
Beépített intelligens képfelismerő és elemző algoritmusok
Behatolás a területre, vonal átlépése
Személy/ mechanikus jármű azonosítása a területre való behatoláskor, vonal átlépése csökkenti a hamis riasztásokat
Igen, SMD 4.0
G.711A / G.711Mu / G.726 / PCM
Igen
RJ-45 10/100 Mbps
IPv4, IPv6, HTTP, TCP, UDP, ARP, RTP, RTSP, RTCP, RTMP, SMTP, FTP, SFTP, DHCP, DNS, DDNS, QoS, UPnP,	NTP, Multicast, ICMP, IGMP, NFS, SAMBA, PPPoE, SNMP
ONVIF(S/G/T)
Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilalkalmazás(iOS, android)
Igen, microSD kártya	-ig
Védelmi osztály
Tápellátás
Teljesítményfogyasztás
Működési hőmérséklet
Megengedett páratartalom
Ház anyaga
Méretek
Tömeg
