BCS-L-DIP48VSR4-Ai1 - 8Mpx-os IP kupola kamera, 2.7-13.5mm, IK10, Ai - BCS Line

Termék részletes leírása

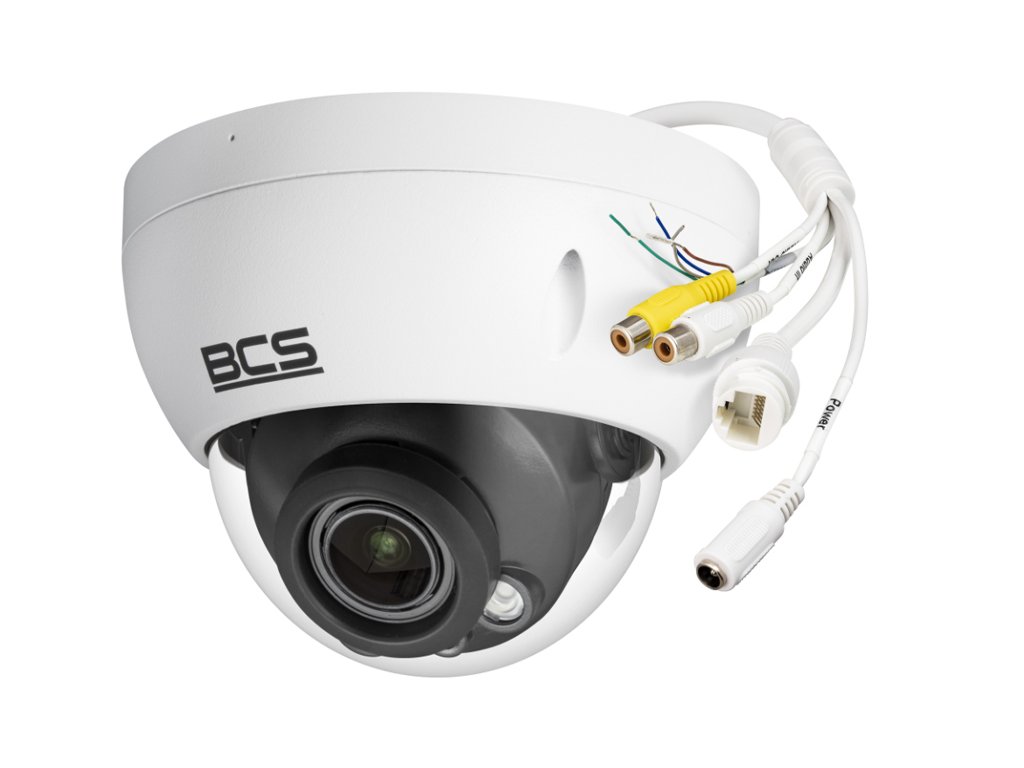

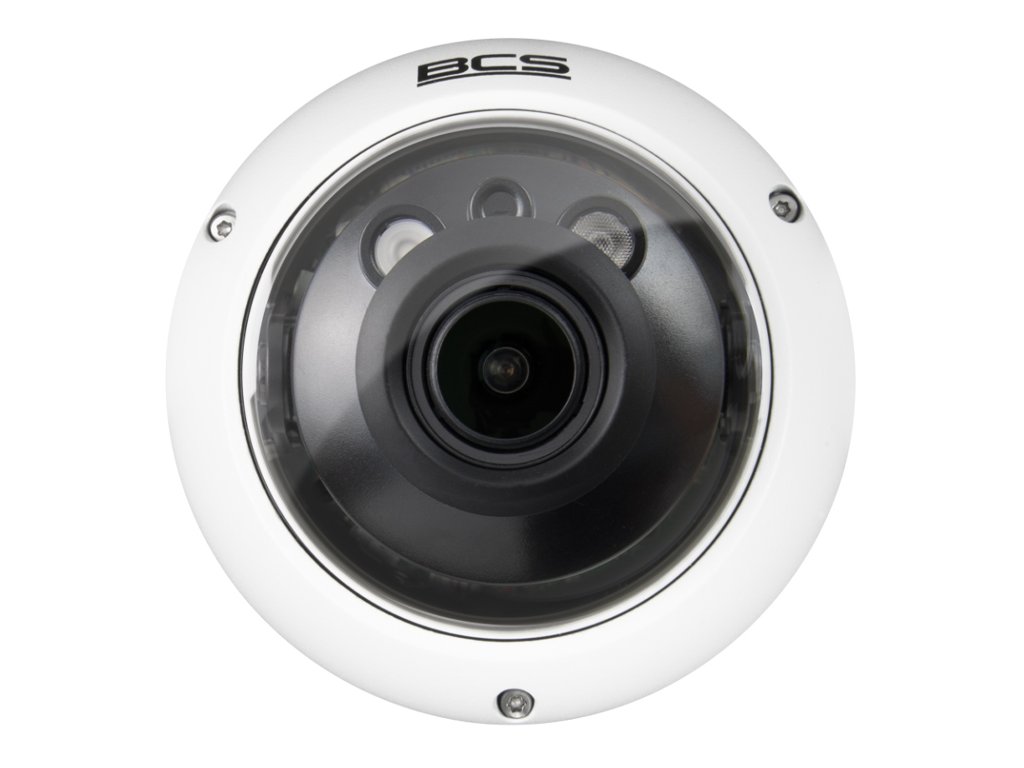

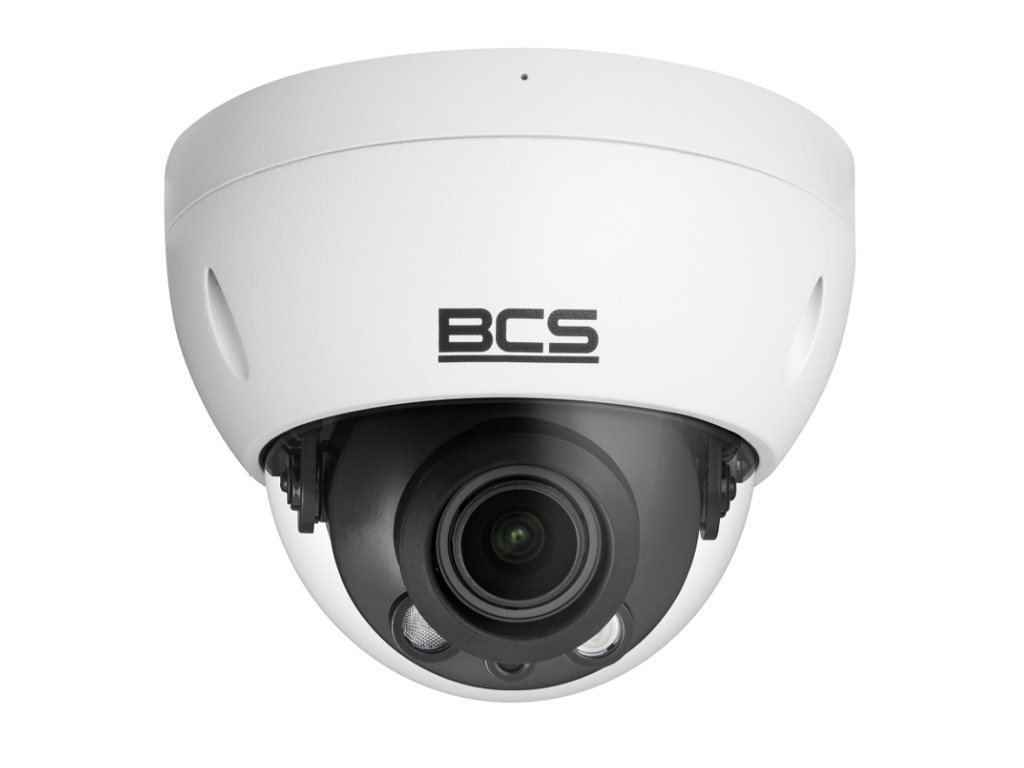

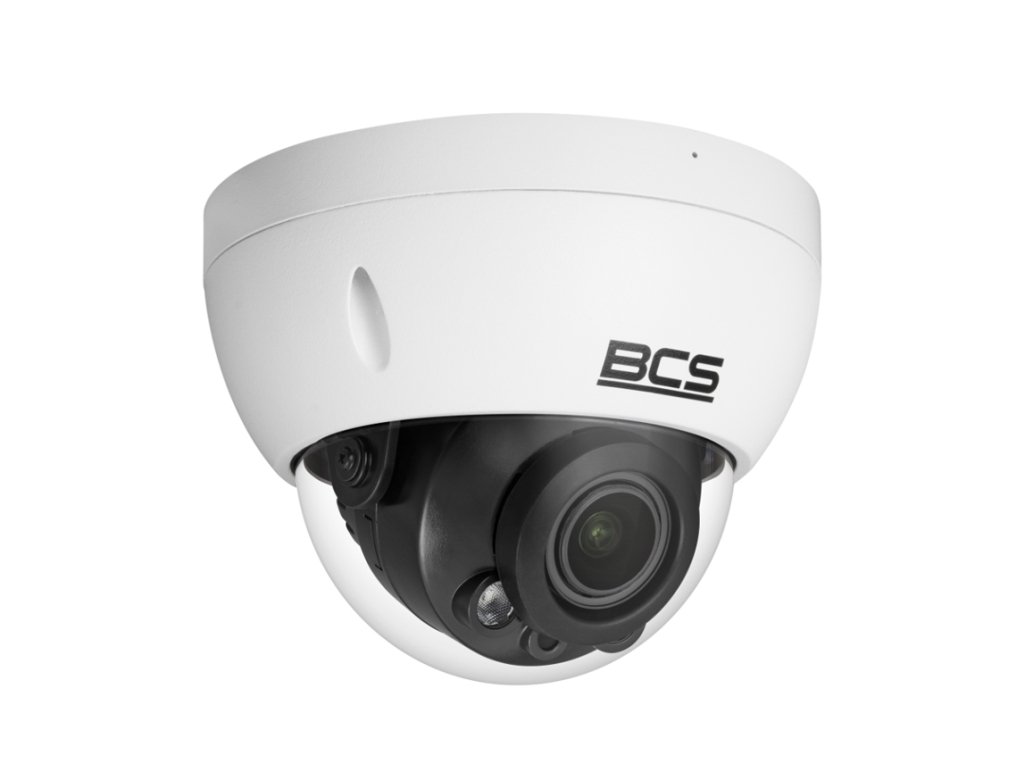

IP kupola kamera BCS-L-DIP48VSR4-Ai1 - BCS

---

Modell BCS-L-DIP48VSR4-Ai1 a hálózati IP rendszerben működő kamera, változtatható fókusztávolságú 2.7-13.5mm objektíve. A kamera 1/2.7” CMOS érzékelővel rendelkezik, amely 3840×2160(8Mpx) felbontásban működik. Az eszköz adatainak tömörítése a következő szabványok szerint működik: H.265+ / H.265 / H.264+ / H.264 / MJPEG. A WDR 120dB funkció, amely javítja a kamera dinamikáját, több részletet hoz ki a kontrasztos megfigyelési területről.

Az eszközben található egy beépített IR látványosság, amelynek hatótávolsága 40m-ig terjed. A kamera háza IP67 és IK10 szabvány szerint készült, amely teljes védelmet nyújt a porbehatolás ellen, valamint vízbehatolás ellen, és védi a mechanikai sérülésektől is. A kamera a 12V DC vagy a PoE (802.3af) feszültséggel működik.

Műszaki adatok:

• Érzékelő 1/2.7" CMOS
• Felbontás: 3840×2160(8Mpx)
• Képtömörítés: H.265+ / H.265 / H.264+ / H.264 / MJPEG
• Változtatható fókusztávolságú objektív: 2.7-13.5mm

• IR világítás: Igen, hatótávolság 40m-ig
• Képfunkciók: AGC, AES, AWB, BLC, HLC, 3D DNR
• Kiterjesztett dinamikai funkció: Igen, WDR 120dB
• Kiválasztott intelligens Ai funkciók: Területre való behatolás, vonal átlépése, ember/jármű osztályozás
• SMD: Igen, SMD Plus
• Beépített mikrofon: Igen
• Audio bemenet/kimenet: 1/1
• Riasztó bemenet/kimenet: 1/1
• Funkciók: Web Szolgáltatás, CMS BCS Manager (Windows/Linux/MAC), Mobil App(iOS, android)
• microSD foglalat: Igen, kártya 256GB-ig
• Védelmi osztály: IP67
• Mechanikai ellenállósági osztály: IK10
• Működési hőmérséklet: -30°C - +60°C
• Tápellátás: 12V DC vagy PoE(802.3af)
• Súly: 0.5 kg
• Méretek: ?122×93.4mm

---

Állítható felvételi szög

Változtatható fókusztávolságú objektív 2.7-13.5mm

A BCS kamerában alkalmazott CMOS érzékelő, amely 1/2.7" colos méretű, valamint a változó fókusztávolságú 2.7-13.5mm lencse lehetővé teszi a megfigyelési szög állítását kb. 113°-tól kb. 31°-ig vízszintesen. Ez a kameraoptika felépítése teszi alkalmassá az általános események megfigyelési képének megvalósítására a figyelt területen. Ugyanakkor a magas felbontású érzékelő - 3840 x 2160p - a készüléknek nagyon jó részletvisszaadást biztosít, valamint lehetőséget ad a felvételek tartalmának részletes elemzésére 16-szoros digitális zoomon keresztül.

Ábra. 3 A felvételi szögek összehasonlítása különböző objektívekkel (1/2.8" érzékelőnél)

---

Tápellátás PoE-n keresztül

Adat- és tápellátás egy kábellel

A BCS-L-DIP48VSR4-Ai1 ipari kamera, mint a legtöbb modern IP kamera, négyféle táplálási módot használ: klasszikusan a 12V DC csatlakozón keresztül, valamint közvetlenül UTP csavart érpáron az Ethernet tápellátás (PoE) technológia alkalmazásával. A PoE-tápellátást közvetlenül switchen vagy PoE injektoron keresztül lehet teljesíteni.

A PoE szabvány alkalmazásának előnyei közé tartozik:

• megrövidített idő és csökkentett költség a telepítés során, az egyszerűsített kábelezés miatt
• nincs szükség további tápegységek telepítésére
• a kamerák tápellátásának lehetősége akár 250m távolságig (EXTEND üzemmódban)

Ábra. 4 A PoE táplálás működési elve

---

Hatékony adatkompresszió

A H.265/HVEC szabvány

Az új BCS vonalú hálózati kamera modellek hatékony kodeket, HEVC-et (High Efficiency Video Coding) használnak a videomateriál tömörítésére, amelyet az ipari televízió rendszerek területén H.265. formában ismernek. Ez a szabvány a nagy felbontású videóanyag (4K) átviteli igényeire válaszul készült, anélkül hogy túlságosan megterhelné az átviteli kapcsolatot. Az előző H.264 szabvánnyal összehasonlítva az új technológia a sávszélesség közel kétszeres megtakarítását teszi lehetővé, ami a CCTV megfigyelő rendszerek esetében a tárolási idő meghosszabbítását eredményezi a lemezen, növeli a rendelkezésre álló sávszélességet és meghosszabbítja az adattárolók élettartamát. Ráadásul a H.265 tömörítés és a H.264 verzió anyaginak minősége közti különbség gyakorlatilag észlelhetetlen.

Ábra. 5 A H.265 és H.254 tömörítés teljesítményének eltérései

Fontos: a BCS-L-DIP48VSR4-Ai1 kamerában a tömörítési mód szabadon váltható H.265 és H.264 között, ami lehetővé teszi a nem HVEC tömörítést nem támogató rögzítőkkel való működést.

---

Távvezérlés és megtekintés

P2P és VMS kapcsolat

A kamerában lehetséges a hálózathoz való csatlakozás egy beépített Ethernet csatlakozón (önálló alkalmazkodás). Ez a kapcsolat lehetővé teszi a munka konfigurációját, a képparaméterek módosítását, valamint a valós idejű megtekintést és a rögzített anyagok lejátszását (microSD-kártyával rendelkező kamerák) a WEB Server interfészen, a dedikált VMS szoftver-en vagy az Android vagy iOS rendszerű eszközökhöz készült mobil alkalmazáson keresztül. A BCS vonal a következő távoli kapcsolatokat használja:

• VMS program; BCS Manager vagy Smart PSS - dedikált szoftver, amely lehetővé teszi a videómegfigyelő rendszer kezelését, a rendszerben található minden módosítást, szinkronizált lejátszást és az események és intelligens képelemzés paramétereinek kezelését.
• WEB böngésző - gyors kapcsolódást tesz lehetővé az eszköz IP címének felhasználásával, biztosítva a teljes funkcionalitás elérését. A BCS rendszereknél ajánlott az Internet Explorer böngésző használata, amely támogatja az Active-X plugint, amely elengedhetetlen a kamera videofolyamának eléréséhez.
• BCS Mobil alkalmazás - mobil platform az Android és iOS rendszerekhez, amely lehetőséget biztosít a valós idejű megtekintésre, a felvételek lejátszására és az eseményekről szóló értesítések fogadására a rendszer keretein belül. A BCS mobil platform a felhő P2P kapcsolaton alapul, amely megszünteti az IP címek routerre történő átirányításának szükségességét.

Fontos jellemzője a BCS Line sorozat kameráinak az ONVIF nyílt protokollal való kompatibilitás, amely lehetővé teszi a kamerák csatlakoztatását NVR rögzítőkhöz és más gyártók VMS programjaihoz.

---

Műszaki specifikáció:

Progressive Scan256MB/128MB0.008Lux(színes, F1.5, 30IRE), 0.0008Lux(Fekete/Fehér, F1.5, 30IRE) 0Lux(IR)56dBAuto / manuális 1/3~1/100000sH: 113°~31° V: 58°~18° D: 138°~36°Igen, hatótávolság 8M(3840×2160) / 6M(3072×2048) / 5M(3072×1728)(2592×1944) / 4M(2880×1620)(2688×1520) /3M(2048×1536)(2304×1296) / 2M(1920×1080) / 1.3M(1280×960) / 720P(1280×720) / D1(704×576/704×480) / VGA(640×480) /CIF(352×288/352×240)H.265+ / H.265 / H.264+ / H.264 / MJPEG3840×2160(1~25/30fps)704×576(1~25fps) 704×480(1~30fps) H.264: 3 Kbps~8192 Kbps H.265: 3 Kbps~8192 Kbps 16x5xKép funkciókAGCAuto/manuálisAuto/manuálisIgenIgenIgenIgen, 3D DNR4 zóna (beállítás: méret, helyzet, érzékenység, küszöb)4Intelligens Ai funkciókBeépített intelligens képfelismerési és analitikai algoritmusokTerületbe lépés, vonal átlépéseSzemély/jármű mechanikai felismerése a területbe lépés és vonal átlépés esetén csökkenti a hamis riasztások számátIgen, SMD PlusRiasztás1/1AudióG.711A / G.711Mu / G.726 / PCM1/1IgenHálózatRJ-45 10/100 MbpsIPv4, IPv6, HTTP, TCP, UDP, ARP, RTP, RTSP, RTCP, RTMP, SMTP, FTP, SFTP, DHCP, DNS, DDNS, QoS, UPnP, ONVIF(S/G/T)Web Szolgáltatás, CMS BCS Manager (Windows/Linux/MAC), Mobil App(iOS, android)Általános256GBVédelmi osztályMechanikai ellenállósági osztályTápellátásTeljesítményfogyasztás Működési hőmérsékletEngedélyezett páratartalomHáz színeMéretekSúly

BCS-L-DIP48VSR4-Ai1
Kamera
Érzékelő	1/2.7” CMOS
Scan rendszer
Maximális felbontás	3840 x 2160(8Mpx)
RAM/ROM
Fényérzékenység
S/N arány
Zár sebesség
Változtatható fókusztávolságú objektív	2.7-13.5mm
Látószög
IR világítás	40m
Felbontás
Képtömörítés
Fő stream sebessége
Második stream sebessége
Bitráta
Digitális zoom
Optikai zoom
AWB (fehér egyensúly)
BLC
HLC
AES
Széles dinamikai tartomány	WDR 120dB
Zajcsökkentés
Mozgásérzékelés
Magánzónák
Beépített intelligens funkciók
Peremvédelem
Objektumfelismerés
SMD
Riasztó bemenet/kimenet
Hang tömörítés
Audio bemenet/kimenet
Mikrofon
Hálózati csatlakozás
Protokollok	NTP, Multicast, ICMP, IGMP, NFS, PPPoE, Bonjour
Kompatibilitás
Távvezérlés
Memóriakártya slot Igen, microSD kártya
IP67
IK10
12V DC / PoE(802.3af)
<7.3W
-30 °C - 60 °C
10~95%RH
Fehér
?122×93.4mm
0,5 kg
