BCS-L-DIP45VSR4-Ai1(2) - 5Mpx-os IP kupolás kamera, 2.7-13.5mm, IK10, Ai - BCS Sorozat

Termék részletes leírása

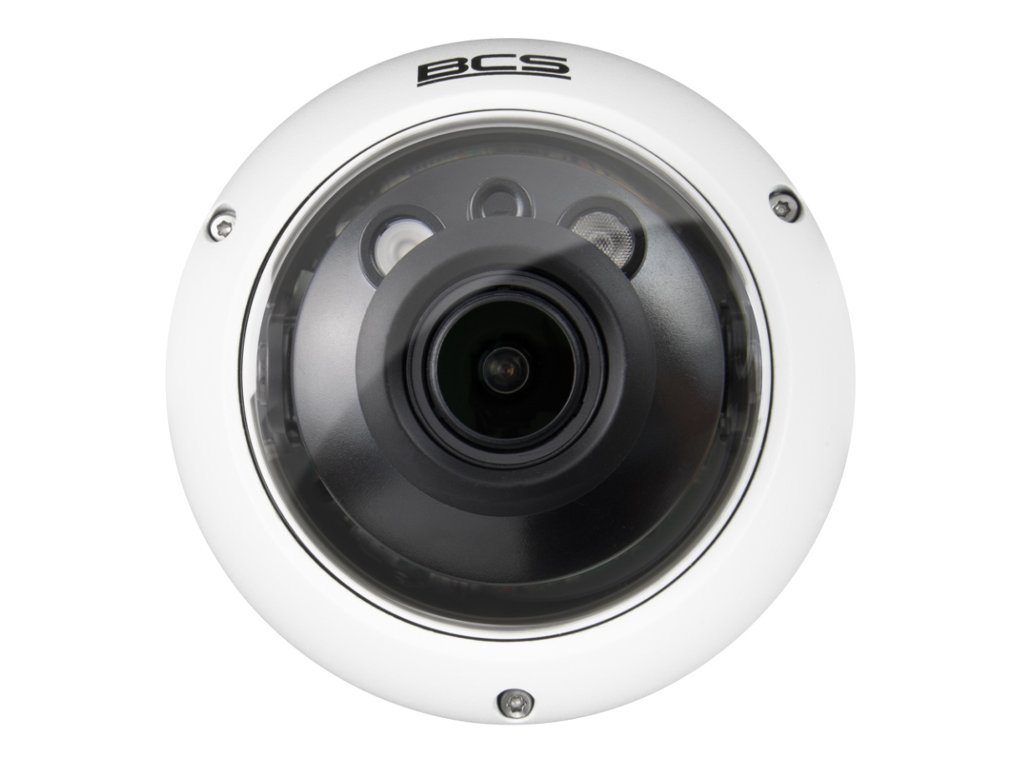

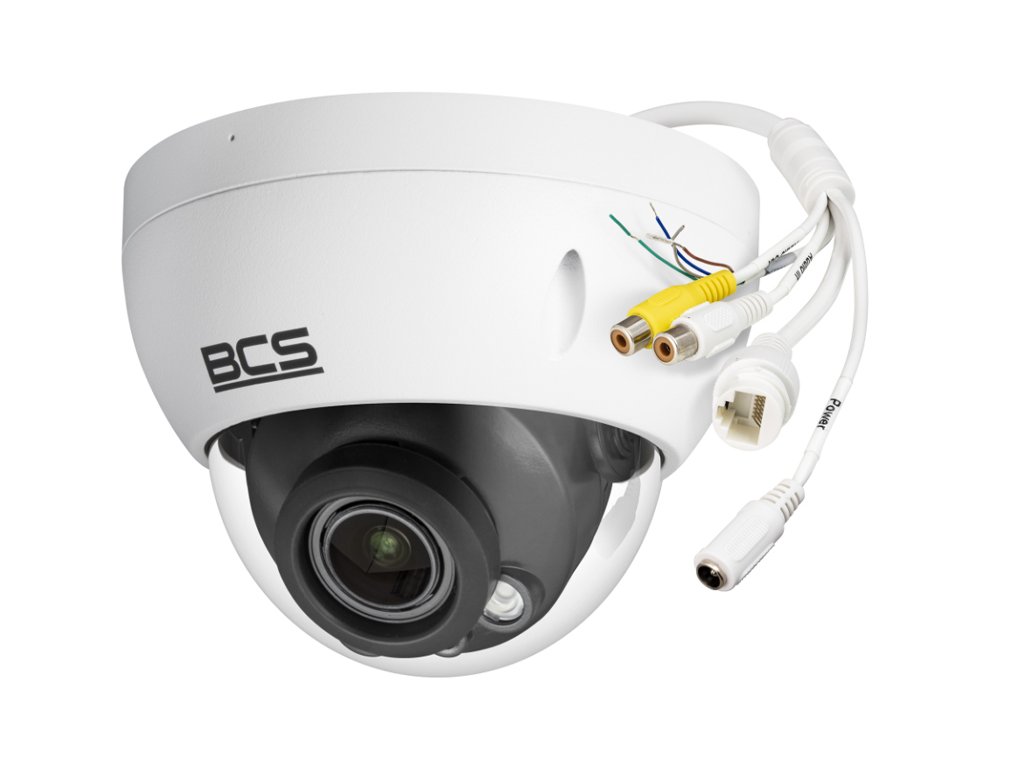

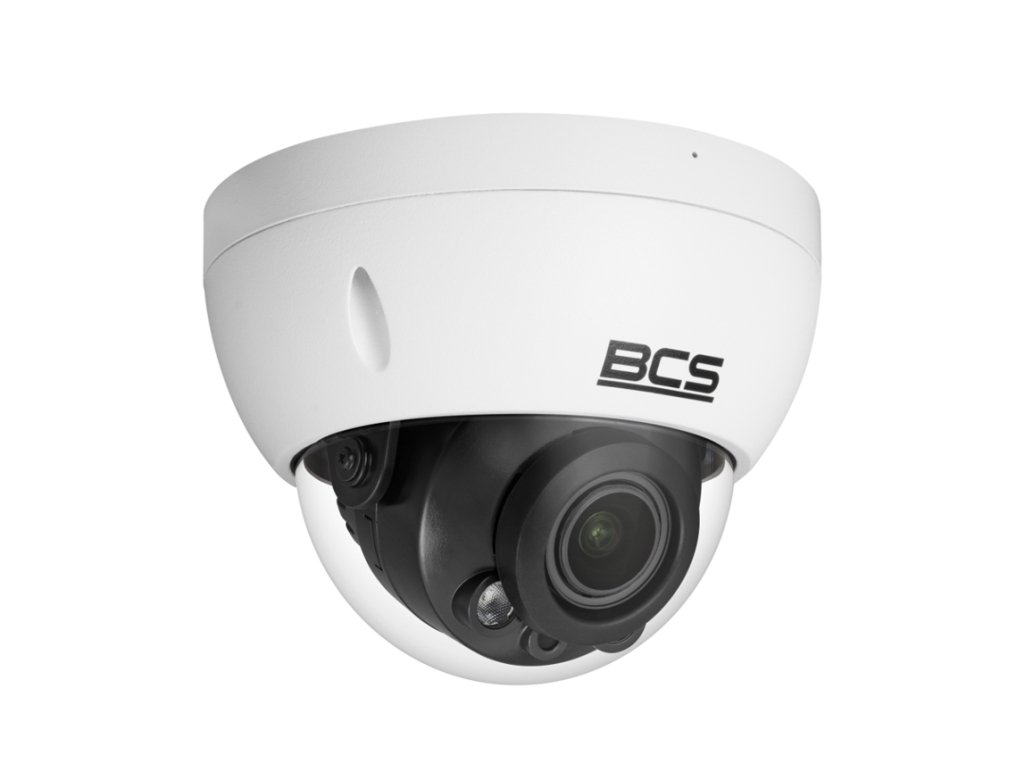

IP kupola kamera BCS-L-DIP45VSR4-Ai1(2) - BCS

---

Model BCS-L-DIP45VSR4-Ai1(2) egy IP rendszerben működő kamera, változó fókusztávolságú 2.7-13.5mm lencsével. A kamera 1/2.7” CMOS érzékelővel rendelkezik, amely 2960×1688(5Mpx) felbontásban működik. Az eszköz adatkompressziója H.265+ / H.265 / H.264+ / H.264 / MJPEG szabvány szerint történik. A WDR 120dB funkció, amely javítja a kamera dinamikáját, nagyobb részletességet hoz ki a kontrasztos megfigyelési szintből.

A készülék beépített IR sugárzót is tartalmaz, amelynek működési távolsága 40m-ig terjed. A kamera házának kialakítása IP67 és IK10 szabványnak megfelelően történt, ami teljes védelmet nyújt a por behatolása ellen, valamint a víz behatolása ellen és mechanikai sérülések ellen is védi. A kamera 12V DC vagy PoE (802.3af) tápellátásról működik.

Műszaki adatok:

• Érzékelő 1/2.7" CMOS
• Felbontás: 2960×1688(5Mpx)
• Képkompresszió: H.265+ / H.265 / H.264+ / H.264 / MJPEG
• Változó fókusztávolságú lencse: 2.7-13.5mm

• IR világító: Igen, hatótávolság 40m-ig
• Képfunkciók: AGC, AES, AWB, BLC, HLC, 3D DNR
• Kiterjesztett dinamikai funkció: Igen, WDR 120dB
• Intelligens funkciók Ai: Behatolás a területre, vonal átlépése, ember/jármű klasszifikálás
• SMD: Igen, SMD+
• Beépített mikrofon: Igen
• Audio bemenet/kimenet: 1/1
• Riasztás bemenet/kimenet: 1/1
• Támogatás: Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilalkalmazás (iOS, android)
• Tárolás: FTP, SFTP, NAS
• microSD foglalat: Igen, 256GB-ig terjedő kártya támogatása
• IP védettségi osztály: IP67
• Mechanikai ütésállósági osztály: IK10
• Működési hőmérséklet: -30°C-tól +60°C-ig
• Tápellátás: 12V DC vagy PoE (802.3af)
• Méretek: ?122×93.4mm
• Súly: 0.5 kg

---

Állítható rögzítési szög

Változó fókusztávolságú lencse 2.7-13.5mm

A BCS kamerában alkalmazott CMOS érzékelő, 1/2.7" méretben, és a változó fókusztávolságú 2.7-13.5mm lencse lehetővé teszi, hogy a megfigyelési szög 113°-tól 31°-ig állítható legyen vízszintesen. Az ilyen lencse szerkezet lehetővé teszi, hogy a bemutatott modell tökéletesen alkalmas legyen a megfigyelt jelenet eseményeinek áttekintésére. Ugyanakkor a nagy felbontású érzékelő - 2960 x 1688p - biztosítja a részletek nagyon jó visszaadását, valamint a felvétel tartalmának részletes elemzését 16-szoros digitális zoomal.

Ábra 3 A rögzítési szögek összehasonlítása különböző lencsék esetén (1/2.8" érzékelőnél)

---

Tápellátás PoE-n keresztül

Adat- és áramellátás egy kábellel

A BCS-L-DIP45VSR4-Ai1(2) ipari kamera, mint a legtöbb modern IP kamera, négy módon táplálható - klasszikusan 12V DC aljzaton keresztül és közvetlenül UTP kábel segítségével, Power over Ethernet (PoE) technológia alkalmazásával. A PoE táplálás közvetlenül switch vagy PoE injektor segítségével valósítható meg.

A PoE szabvány alkalmazásának előnyei közé tartozik:

• rövidített idő és csökkentett költség az egyszerűsített kábelezési struktúra miatt
• további tápegységek telepítésének szükségessége nélkül
• kamerák tápellátásának lehetősége akár 250m-ig (EXTEND módban)

Ábra 4 A PoE táplálás működési elve

---

Hatékony adatkompresszió

H.265 / HVEC szabvány

Az új BCS vonalú IP kamerák a videomateriális kompressziójához hatékony HEVC (magas hatékonyságú videokódolás) kodeket használnak, amelyet az ipari televíziós rendszerek szektora H.265 néven ismer. Ezt a szabványt a magas felbontású videomateriális (4K) átvitelének igénye miatt alakították ki anélkül, hogy túlzottan megterhelték volna a kommunikációs kapcsolatot. Az előző H.264 szabványhoz képest az új technológia majdnem kétszeres sávszélesség-megtakarítást tesz lehetővé, ami a CCTV megfigyelőrendszerek esetén azt jelentheti, hogy meghosszabbítja az anyag archiválásának idejét a meghajtón, növeli a rendelkezésre álló sávszélességet a hálózati kapcsolaton, valamint meghosszabbítja az adathordozók élettartamát. Ráadásul az H.265 tömörítés minőségének különbsége az H.264-hez képest gyakorlatilag észrevehetetlen.

Ábra 5 Különbségek a H.265 és H.254 kompressziós teljesítmény között

Fontos: A BCS-L-DIP45VSR4-Ai1(2) kamerán a tömörítési mód szabadon váltható a H.265 és H.264 között, így működni tud olyan rögzítők mellett, amelyek nem támogatják a HVEC tömörítést.

---

Távkezelés és előnézet

P2P és VMS kapcsolat

A kamera hálózatra való csatlakozása beépített Ethernet kapcsolaton (önálló) keresztül lehetséges. Ez a kapcsolat lehetővé teszi a működés konfigurálását, a képarány beállításainak módosítását, valamint az élő előnézeti és felvétel-lejátszást (microSD foglalattal rendelkező kamerák esetén) a WEB Server felületének, dedikált VMS programnak vagy mobilalkalmazásnak Android vagy iOS operációs rendszerű eszközökhöz. A BCS Line sorozat a következő platformokat használja távoli kapcsolatra:

• VMS program; BCS Manager vagy Smart PSS - dedikált szoftver a videó megfigyelési rendszer kezelésére, amely lehetővé teszi a rendszer átfogó módosításait, szinkronizált felvétel-lejátszást, valamint az események és intelligens képelemzés paramétereinek kezelését.
• WEB internetes böngésző - lehetővé teszi a kapcsolat gyors létrehozását az eszköz IP címének használatával, biztosítva a teljes funkcionalitás elérését. A BCS rendszerekhez ajánlott az Internet Explorer böngésző használata, amely támogatja az úgynevezett Active-X plugint, amely szükséges a kamera videoforrásának eléréséhez.
• BCS mobilalkalmazás - mobilplatform Android és iOS rendszerekhez, amely lehetővé teszi az élő előnézetet, a felvétel lejátszását és az eseményekről szóló értesítések fogadását a rendszer keretein belül. A BCS mobilplatform felhő P2P kapcsolaton keresztül működik, így elkerülhető az IP címek routeren való továbbítása.

A BCS vonalú kamerák fontos jellemzője az ONVIF nyílt protokollal való kompatibilitás, amely lehetővé teszi a kamerák csatlakoztatását NVR rekorderekhez és más gyártók VMS programjaihoz.

---

Műszaki specifikáció:

Progresszív Scan256MB/128MB0.007Lux(Color,F1.5,30IRE),0.0007Lux(B/W,F1.5,30IRE) 0Lux(IR)56dBAutomata / manuális 1/3~1/100000sH: 113°~31° V: 58°~18° D: 138°~36°Igen, hatótávolság 5M(2960×1668) / 4M(2880×1620)(2688×1520)(2560×1440) / 3M(2304×1296)(2048×1536) /H.265+ / H.265 / H.264+ / H.264 / MJPEG2960×1668(1~20kl/s),2688×1520(1~25kl/s) 704×576(1~25kl/s) 704×480(1~30kl/s) H.264: 32 Kbps~8192 Kbps H.265: 12 Kbps~8192 Kbps 16x5xKépfunkciókAGCAutomata/kéziAutomata/kéziIgenIgenIgenIgen, 3D DNR4 terület (beállítható: méret, elhelyezkedés, érzékenység, küszöb)4Intelligens Ai funkciókBeépített intelligens képfelismerő és elemző algoritmusokBehatolás a területre, vonal átlépéseSzemély/jármű mechanikai felismerése a behatolás területén, a vonal átlépése csökkenti a hamis riasztások számátIgen, SMD+Audio & RiasztásG.711A / G.711Mu / G.726 / PCMIgen1/11/1HálózatRJ-45 10/100 MbpsIPv4, IPv6, HTTP, TCP, UDP, ARP, RTP, RTSP, RTCP, RTMP, SMTP, FTP, SFTP, DHCP, DNS, DDNS, QoS, UPnP, ONVIF(S/G/T)Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilalkalmazás(iOS, android)FTP, SFTP, NAS ÁltalánosIgen, microSD kártya IP67IK1012V DC / PoE(802.3af)<7.4W-30 °C-tól 60 °C-ig10~95%RH?122×93.4mm0,5 kg

BCS-L-DIP45VSR4-Ai1(2)
Kamera
Érzékelő	1/2.7” CMOS
Képfrissítési rendszer
Maximális felbontás	2960 x 1688(5Mpx)
RAM/ROM
Fényérzékenység
S/N arány
Zársebesség
Változó fókusztávolságú lencse	2.7-13.5mm
Látószög
IR világító	40m-ig
Felbontás	2M(1920×1080) / 720P(1280×720) /D1(704×576/704×480) / CIF(352×288/352×240)
Képkompresszió
Fő videostream sebessége
Második videostream sebessége
Bitráta
Digitális zoom
Optikai zoom
AWB (fehér egyensúly)
BLC
HLC
AES
Széles dinamikai tartomány	WDR 120dB
Zajcsökkentés
Mozgásérzékelés
Magánszféra maszkok
Beépített intelligens funkciók
Peremvédelem
Objektumfelismerés
SMD
Audio kompresszió
Mikrofon
Audio bemenet/kimenet
Riasztás bemenet/kimenet
Hálózati csatlakozás
Protokollok	NTP, Multicast, ICMP, IGMP, NFS, PPPoE, Boujour
Kompatibilitás
Távvezérlési támogatás
Tárolás
Memóriakártya foglalat	256GB-ig
IP védettségi osztály
Mechanikai ütésállósági osztály
Tápellátás
Teljesítményfogyasztás
Működési hőmérséklet
Megengedett páratartalom
Méretek
Súly
