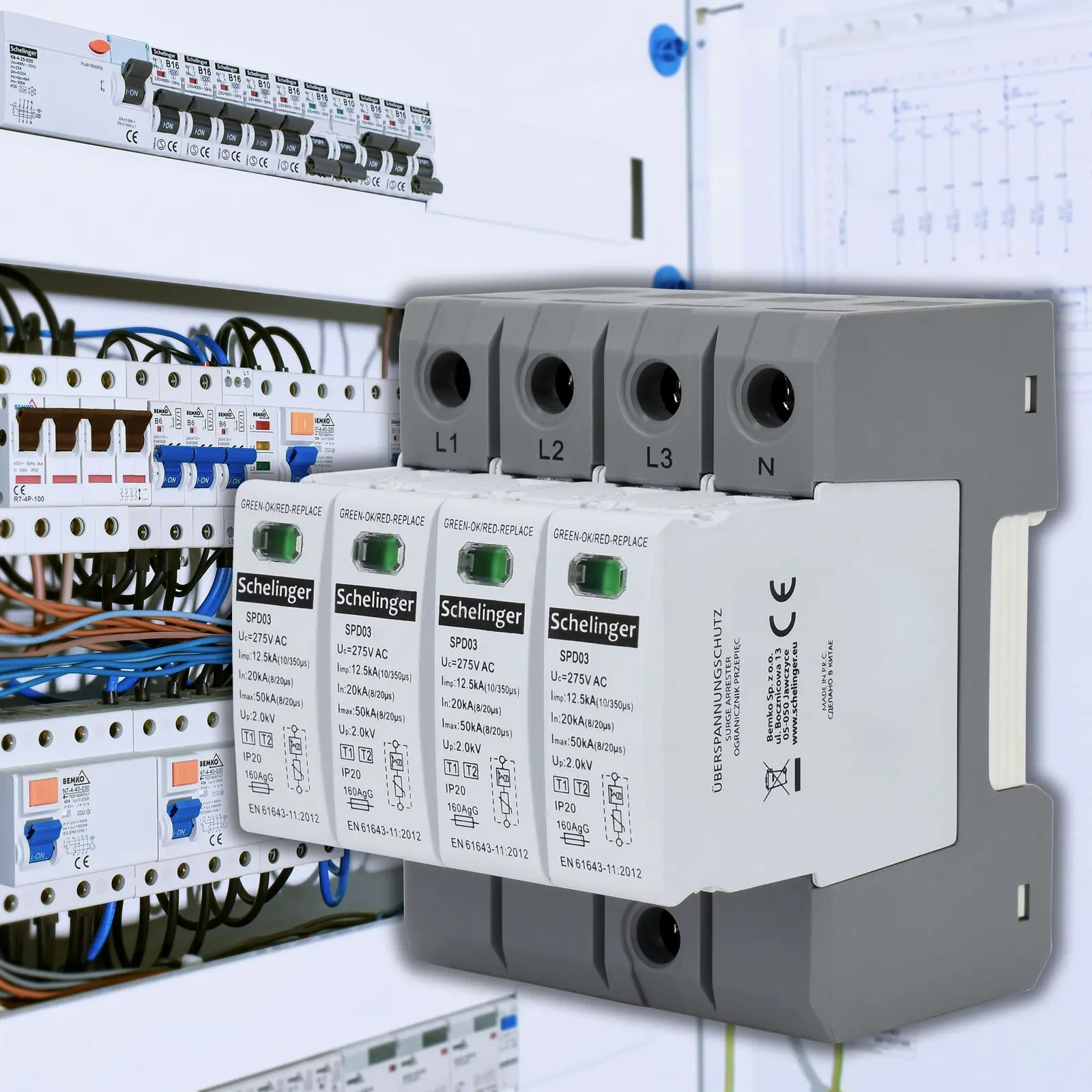

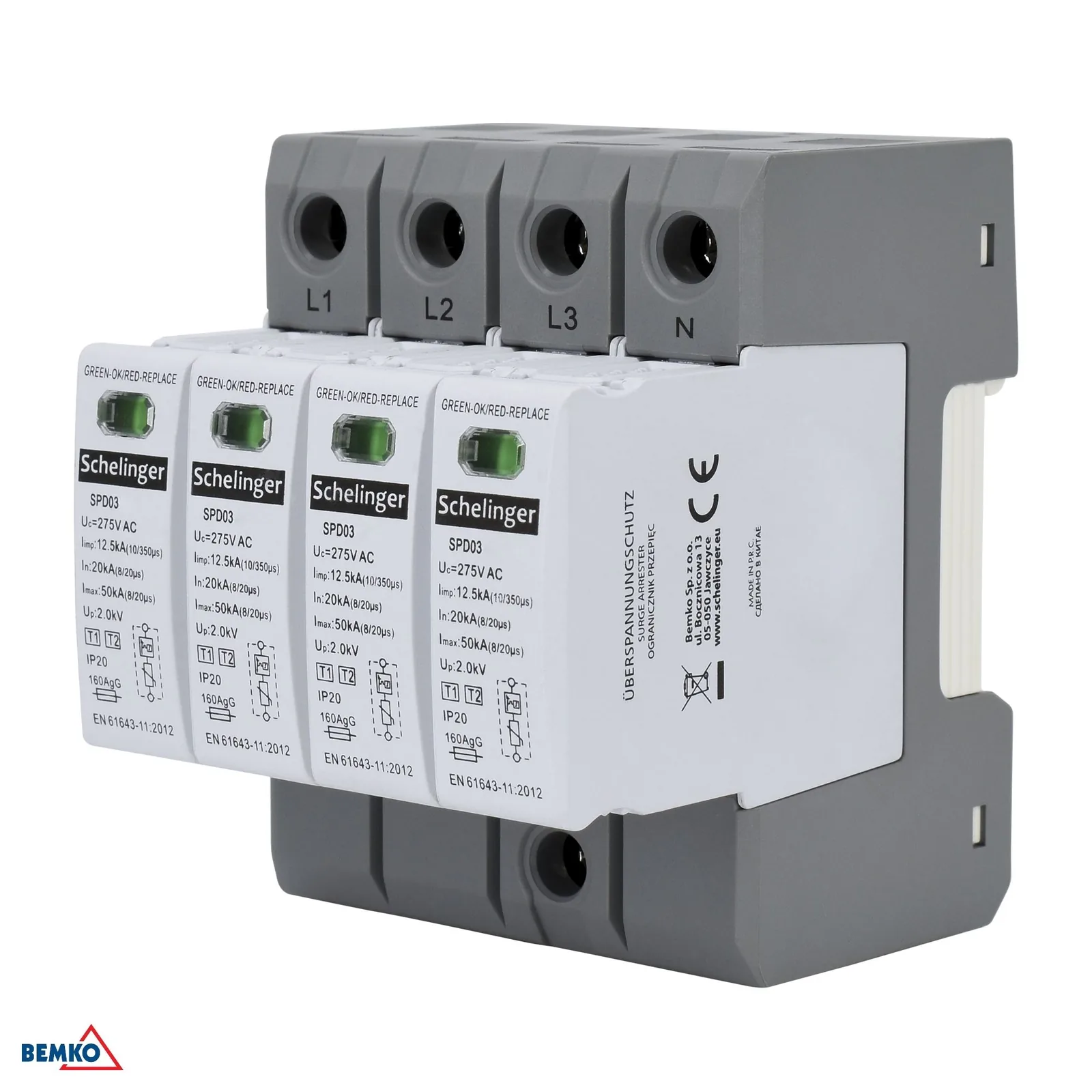

Túlfeszültség-védelmi készülék elosztószekrénybe 4P T1+T2 (B+C) 12,5 kA Schelinger BM-A51-SPD03-4P-B+C

Termék részletes leírása

Schelinger 4P T1+T2 (B+C) 12,5 kA túlfeszültség-védelmi készülék elosztószekrénybe

A Schelinger BM-A51-SPD03-4P-B+C túlfeszültség-védelmi készülék elosztószekrénybe történő szerelésre készült, TH 35 DIN-sínre. Az elektromos hálózatot védi a túlfeszültség hatásaival szemben, például légköri kisülések vagy hálózati kapcsolási túlfeszültségek esetén. A 4 modul széles kivitel jól illeszkedik a szabványos elosztószekrényekhez, és áttekinthető megoldást kínál az áramkörök védelmére háztartásokban és kisebb kereskedelmi létesítményekben egyaránt.

• Védelmi típus: T1+T2 (B+C)
• TH 35 DIN-sínre szerelhető
• 4 modul széles kivitel
• Elosztószekrénybe szerelve az elektromos rendszer túlfeszültség elleni védelmére

Fő előnyök

Ez a túlfeszültség-levezető egyesíti a T1 és T2 típusú védelmet, így a villámáram egy részének elvezetésével a nagyobb impulzus-terhelést is képes kezelni. A 275 V AC névleges üzemi feszültség miatt jól használható a szokásos AC hálózatokban, a 2,0 kV alatti védelmi szint pedig segít csökkenteni az érzékeny elektronika károsodásának kockázatát. A kompakt méret és a DIN-sínes szerelés megkönnyíti a beépítést az elosztószekrénybe, felesleges helyigény nélkül.

• Névleges üzemi feszültség: 275 V AC
• Impulzuskisülési áram: 12,5 kA
• Maximális kisülési áram: 50 kA
• Védelmi feszültségszint: 2,0 kV alatt
• Hőmérséklet-tartomány: -40 °C-tól +70 °C-ig

Felhasználás és kompatibilitás

A védelmi eszköz TH 35 (DIN 35) DIN-sínre, elosztószekrénybe történő szerelésre készült. Olyan rendszerekhez ajánlott, ahol 1+2 (B+C) típusú túlfeszültség-védelemre van szükség, vagyis az elektromos hálózat alapszintű és fokozott védelméhez egyaránt. A modell 4 modul széles, ezért a szerelés előtt érdemes ellenőrizni a rendelkezésre álló helyet az elosztószekrényben. A készülék IP20 védettségű, így kizárólag az elosztószekrény belső, védett terébe való beépítésre alkalmas.

• Kompatibilis a TH 35 (DIN 35) DIN-sínnel
• 4 modul számára kialakított elosztószekrényekhez
• IP20 védettség az elosztószekrénybe történő beépítéshez
• Alkalmas T1+T2 (B+C) típusú áramkörök védelmére

Műszaki adatok

• Csomagolás: 36 db
• Magasság: 81 mm
• Hossz: 90 mm
• Maximális kisülési áram (8/20 µs): Imax: 50 kA
• Modulok száma: 4
• Névleges üzemi feszültség: Uc: 275 V AC
• Üzemi hőmérséklet: -40 °C-tól +70 °C-ig
• Szerelési mód: TH 35 (DIN 35) DIN-sínre
• Védettség: IP20
• Impulzusáram (10/350 µs): Iimp: 12,5 kA
• Típus: T1+T2 (B+C)
• Védelmi feszültségszint: Up: < 2,0 kV
• Szélesség: 72 mm
• Márka: Schelinger
