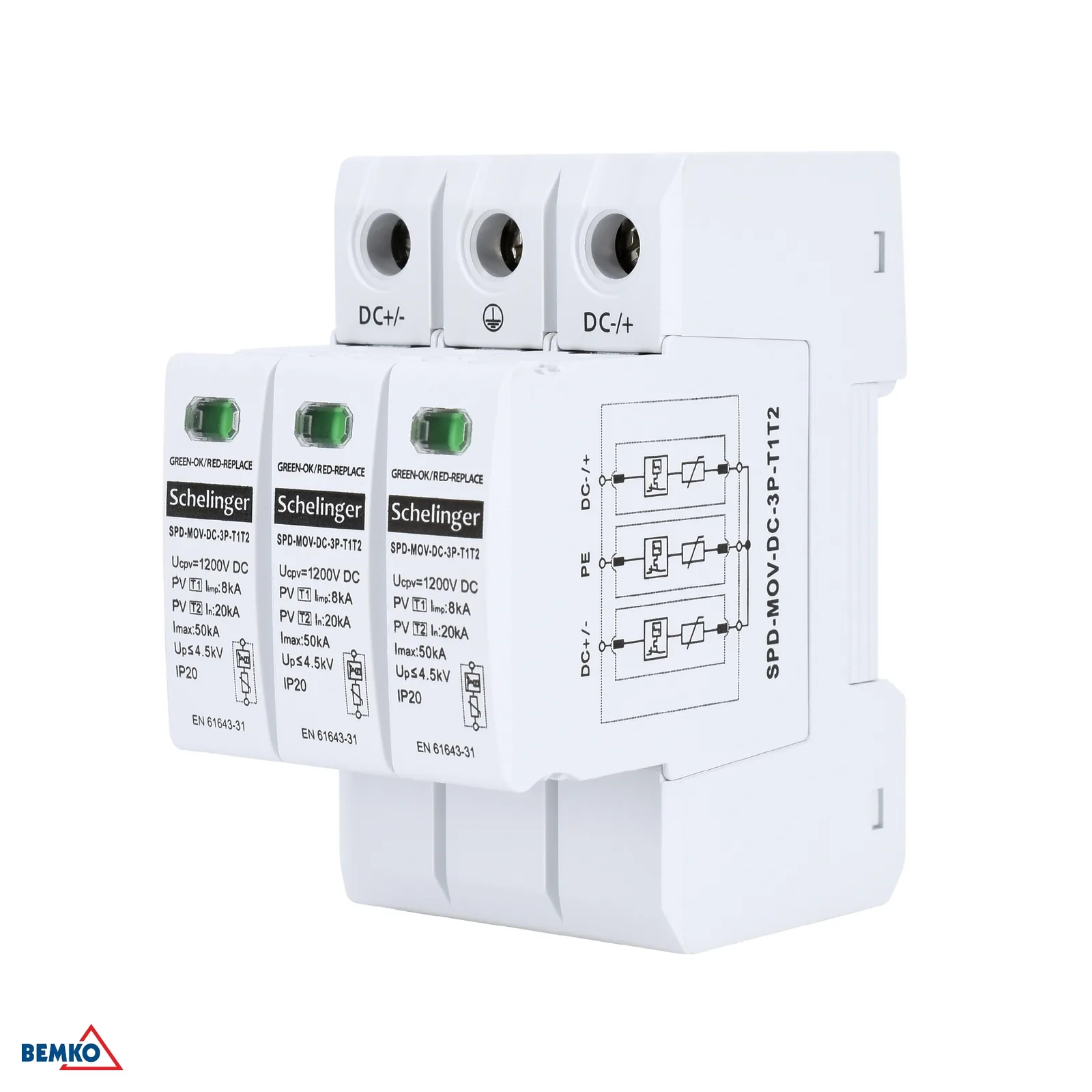

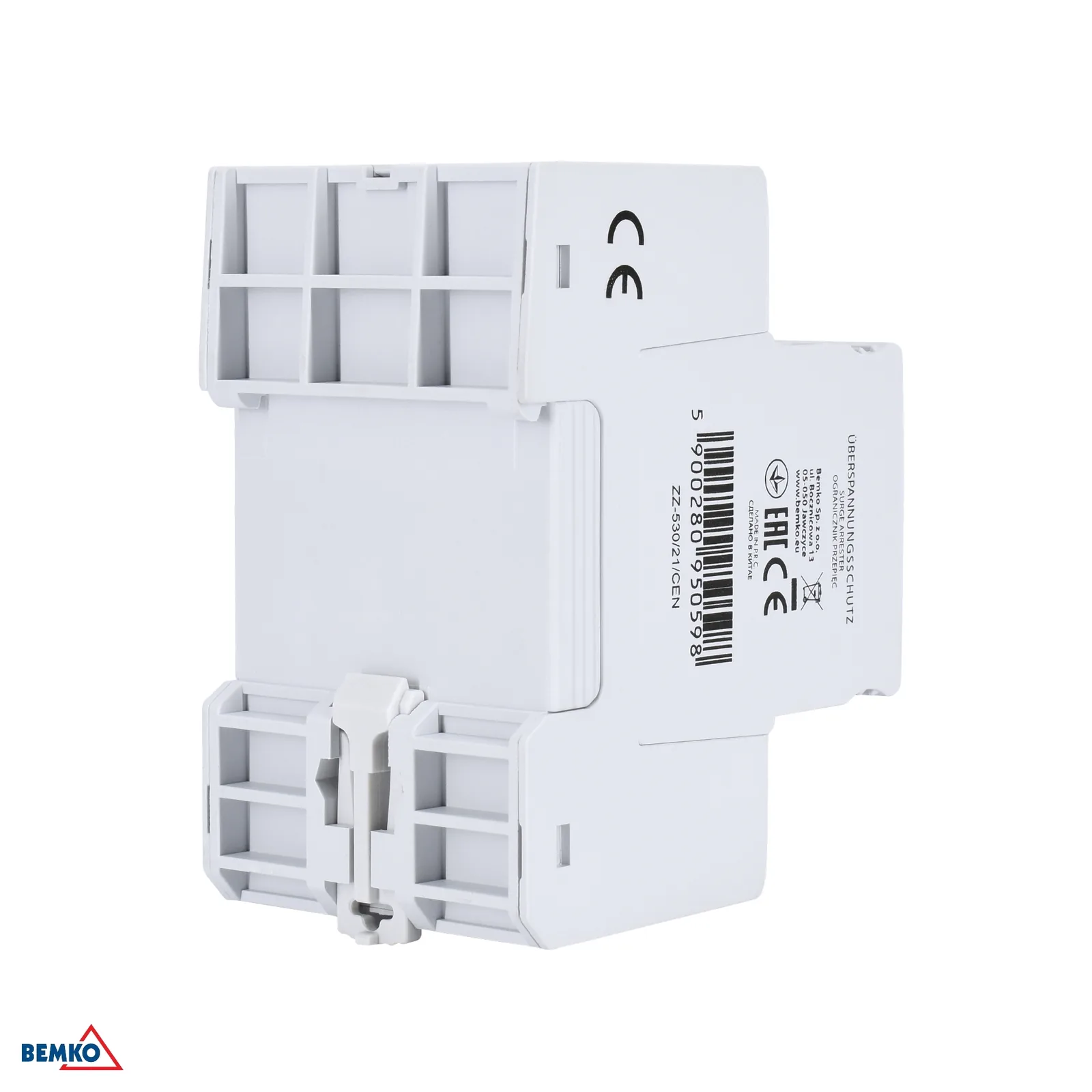

Túlfeszültség-védelem fotovoltaikához 3P DC 1200 V T1+T2 DIN sínre Schelinger BM-A53-SPD-MOV-DC-3P-T1T2

Termék részletes leírása

Schelinger fotovoltaikus túlfeszültség-védelem 3P DC 1200 V T1+T2

A Schelinger túlfeszültség-védelem fotovoltaikus DC rendszerekhez készült, ahol segít megóvni a berendezéseket a túlfeszültség hatásaitól, például villámcsapás vagy hálózati kapcsolási jelenségek esetén. Kompakt, DIN sínre szerelhető megoldás, amely ideális a napelemes rendszerek elosztószekrényeibe. T1+T2 kivitelének köszönhetően nagy impulzusok és túlfeszültség-csúcsok elleni kombinált védelemre szolgál.

• Fotovoltaikus rendszerekhez, legfeljebb 1200 V DC feszültségig.
• Kombinált T1+T2 (B+C) típus az erősebb igénybevételhez is hatékony védelemért.
• Szerelés 35 mm-es DIN sínre (TH 35) az egyszerű beépítéshez az elosztószekrénybe.
• A kompakt, 3 modul széles kivitel helyet takarít meg az elosztószekrényben.
• Nagy levezetőképesség, akár 50 kA, valamint 8 kA impulzusáram.
• Alkalmas -40 °C és +70 °C közötti üzemi hőmérséklet-tartományban.

Előnyök és felhasználás

Ez a túlfeszültség-védelmi eszköz a fotovoltaikus rendszerek DC ágaiban használható, ahol segít csökkenteni az inverter, a panelek és egyéb alkatrészek károsodásának kockázatát. Különösen hasznos ott, ahol T1 és T2 típusú védelem kombinációjára van szükség, és a helytakarékosság is fontos az elosztószekrényben. Az IP20 védettség a zárt villamos elosztószekrényekben megszokott beépítésnek felel meg.

• Megóvja a fotovoltaikus rendszer érzékeny részeit a túlfeszültség-csúcsoktól.
• Alkalmas napelemes elosztószekrényekbe és DC elosztásokhoz.
• A DIN sínre szerelésnek köszönhetően egyszerűen beépíthető a rendszerbe.
• Kompakt méretei megkönnyítik az elhelyezést még szűkös elosztószekrényekben is.

Kompatibilitás

A termék fotovoltaikus DC rendszerekhez készült, legfeljebb 1200 V DC névleges üzemi feszültségig. A 35 mm-es DIN sínre (TH 35) történő szerelésnek köszönhetően kompatibilis a szabványos, moduláris készülékekhez tervezett elosztószekrényekkel és szerelőszekrényekkel.

• Fotovoltaikus DC berendezések 1200 V DC-ig.
• 35 mm-es DIN sínre (TH 35) szerelhető elosztók és szekrények.
• 3 modul számára kialakított moduláris villamos rendszerek.

Műszaki adatok

• Csomagolás: 36 db
• Magasság: 81 mm
• Hossz: 90 mm
• Névleges kisütőáram (8/20 µs): Imax: 50 kA
• Modulok száma: 3
• Névleges üzemi feszültség: Ucpv: 1200 V DC
• Üzemi hőmérséklet: -40 °C és +70 °C között
• Szerelési mód: 35 mm-es DIN sínre (TH 35)
• Védettségi fokozat: IP20
• Impulzusáram (10/350 µs): Iimp: 8 kA
• Típus: T1+T2 (B+C)
• Feszültségvédelmi szint: Up: < 4,5 kV
• Szélesség: 54 mm
• Márka: Schelinger
