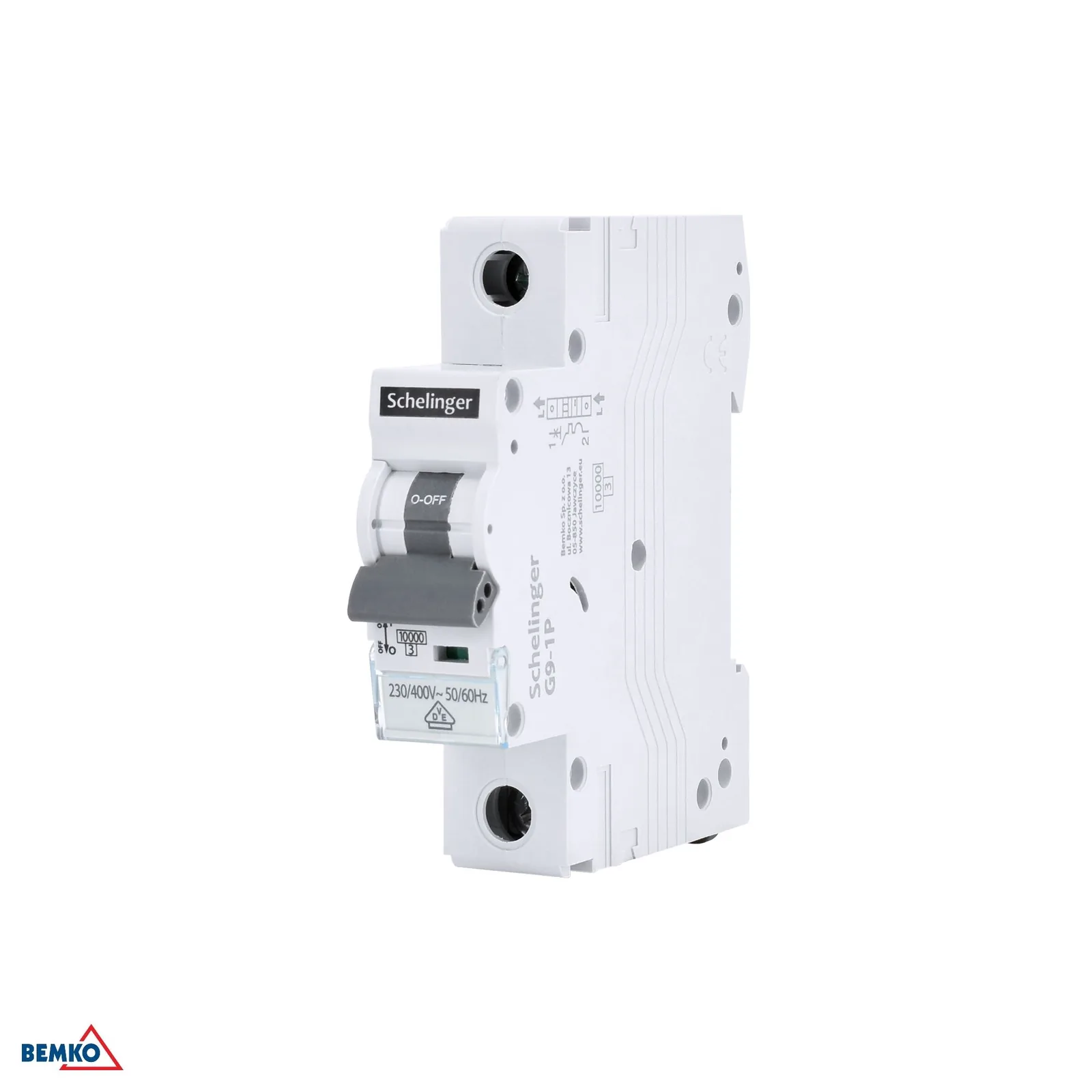

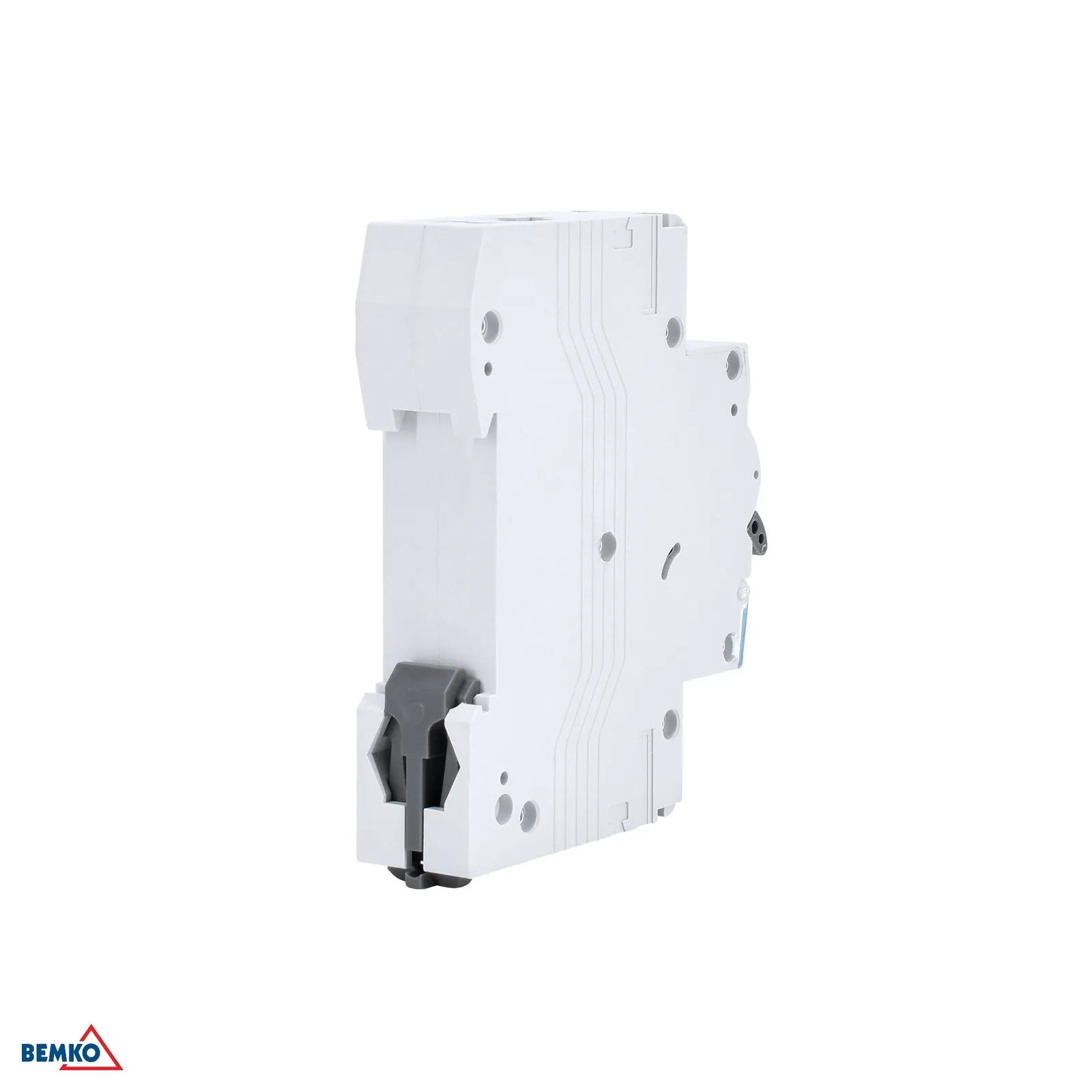

Schelinger moduláris kismegszakító B 20A 1P 10KA BM-A02-G9-1P-B20

Termék részletes leírása

Schelinger moduláris kismegszakító B 20 A 1P 10 kA

A Schelinger moduláris kismegszakító megbízható védelmet nyújt az elektromos áramkörök túlterhelése és rövidzárlata ellen. B karakterisztikájának köszönhetően alkalmas a hagyományos, rezisztív és kevésbé lökésszerű terhelésekhez lakossági és kereskedelmi létesítményekben egyaránt. A kompakt, 1 modul széles kivitel helyet takarít meg az elosztóban, és áttekinthető szerelést tesz lehetővé.

• 20 A névleges áram a mindennapi elektromos áramkörökhöz
• 10 kA megszakítóképesség a magasabb szintű védelemért
• B karakterisztika a szabványos áramkörökhöz
• Mindössze 17,5 mm széles – 1 modul az elosztóban

Fő előnyök és felhasználás

Ez az egypólusú kismegszakító olyan helyeken ideális, სადაც egyetlen elektromos áramkört kell önállóan védeni. A 230/400 V~ 50/60 Hz névleges feszültség lehetővé teszi a használatát a szokásos hálózatokban, az Ui 400 V szigetelési feszültség és az Uimp 4 kV lökőfeszültség pedig kiegészíti a biztonságos üzemeltetéshez szükséges műszaki paramétereit. Az IP20 védettség elosztószekrénybe történő szerelésre szolgál, rendeltetésének megfelelően.

• Egypólusú kivitel az áramkör önálló védelméhez
• Névleges feszültség 230/400 V~ 50/60 Hz
• Szigetelési feszültség Ui 400 V
• Lökőfeszültség Uimp 4 kV
• IP20 védettség elosztószekrénybe történő szereléshez

Kompatibilitás

A kismegszakító moduláris elosztószekrényekhez és olyan rendszerekhez készült, amelyek készülékenként 1 modullal számolnak. Használat előtt ellenőrizni kell az adott villanyszerelés paramétereivel és a tervdokumentációval való megfelelőséget.

• Moduláris elosztószekrényekhez készült
• 1 modult foglal
• A kompatibilitást javasoljuk a terv és a bekötés alapján ellenőrizni

Műszaki paraméterek

• Márka: Schelinger
• Névleges áram: 20 A
• Kioldási karakterisztika: B
• Modulok száma: 1
• Névleges feszültség: 230/400 V~ 50/60 Hz
• Szigetelési feszültség: Ui 400 V
• Lökőfeszültség: Uimp 4 kV
• Rövidzárlati megszakítóképesség: Icn 10 000 A
• Védettség: IP20
• Üzemi hőmérséklet: -5 °C és +30 °C között
• Szélesség: 17,5 mm
• Magasság: 69 mm
• Hosszúság: 81 mm
• Csomagolás: 12 db
• Karton: 120 db
