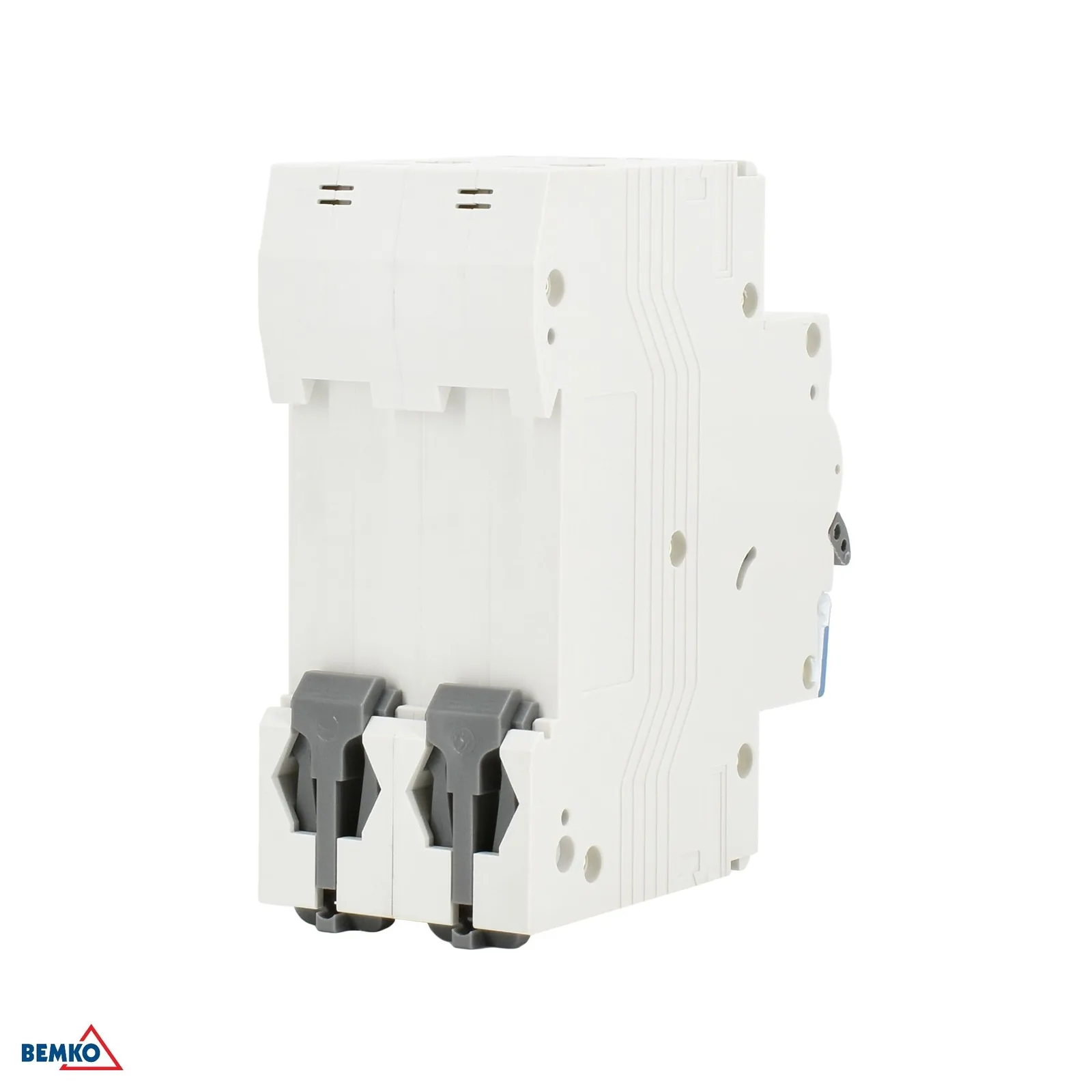

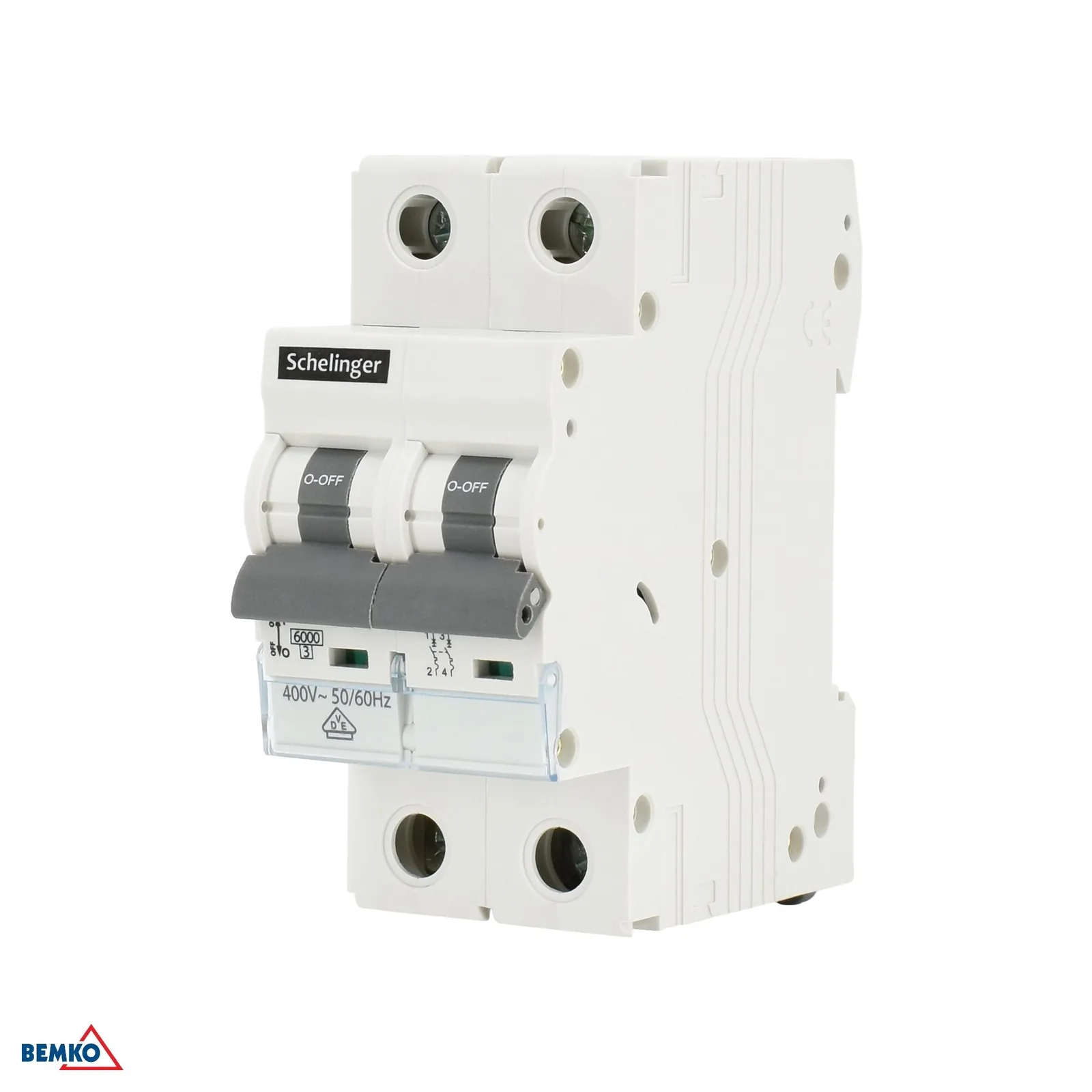

Schelinger moduláris kismegszakító 2P B 13A 6 kA BM-A02-G8-2P-B13

Termék részletes leírása

Schelinger moduláris kismegszakító 2P B 13 A 6 kA

A Schelinger moduláris kismegszakító 13 A névleges árammal elosztószekrénybe készült az elektromos áramkörök túlterhelés és rövidzárlat elleni védelmére. A kétpólusú kivitelnek, a B karakterisztikának és a 6 kA megszakítóképességnek köszönhetően alkalmas általános telepítésekhez, ahol megbízható áramkörvédelem szükséges normál terhelési viszonyok mellett.

• Kétpólusú kivitel, 2 modul szélességben az elosztószekrényben
• B karakterisztika az alacsonyabb indulóáramú áramkörökhöz
• Névleges áram: 13 A
• Rövidzárlati megszakítóképesség: 6 kA
• Névleges feszültség: 400 V AC, 50/60 Hz

Fő előnyök

Ez a moduláris kismegszakító kompakt méreteivel és jól áttekinthető műszaki paramétereivel tűnik ki. A 35 mm-es szélesség, 81 mm-es magasság és 69 mm-es hossz megkönnyíti az elosztószekrénybe való beépítést, az IP20 védettség pedig zárt elosztószekrényekbe történő szerelésre alkalmas. A 3-as korlátozási energiaosztály és a 4 kV-os impulzusállóság tovább erősíti a biztonságos üzemeltetést szolgáló paramétereit.

• Kompakt méretek az egyszerű felszereléshez
• Szabványos 400 V-os hálózati telepítésekhez
• IP20 védettség elosztószekrénybe történő szereléshez
• 4 kV impulzusálló feszültség
• Üzemi hőmérséklet: -5 °C-tól +30 °C-ig

Felhasználás

A kismegszakító alkalmas kiválasztott elektromos áramkörök védelmére lakossági és kisebb kereskedelmi elosztószekrényekben egyaránt. A B karakterisztikát ott alkalmazzák, ahol jellemzően alacsonyabb indulóáramok fordulnak elő, például világítási és általános konnektoros áramköröknél, az elektromos hálózat tervezésének megfelelően. A kiválasztásnál fontos a névleges áram, a feszültség és az adott bekötés követelményeinek betartása.

• Elosztószekrényekhez és villanyszerelési rendszerekhez alkalmas
• 13 A névleges áramú áramkörökhöz
• 400 V / 50–60 Hz feszültségű áramkörökhöz
• Kétpólusú megoldás a megfelelő bekötéshez

Műszaki adatok

• Kartondoboz: 60 db
• Karakterisztika: B
• Korlátozási energiaosztály: 3
• Magasság: 81 mm
• Névleges szigetelési feszültség: Ui: 400 V
• Hossz: 69 mm
• Névleges feszültség: Un: 400 V AC, 50/60 Hz
• Modulok száma: 2
• Csomagolás: 6 db
• Üzemi hőmérséklet: -5 °C-tól +30 °C-ig
• Névleges áram: In: 13 A
• Rövidzárlati megszakítóképesség: Icn: 6000 A
• Védettségi fokozat (IP): IP20
• Impulzusálló feszültség: Uimp: 4 kV
• Szélesség: 35 mm
• Márka: Schelinger
