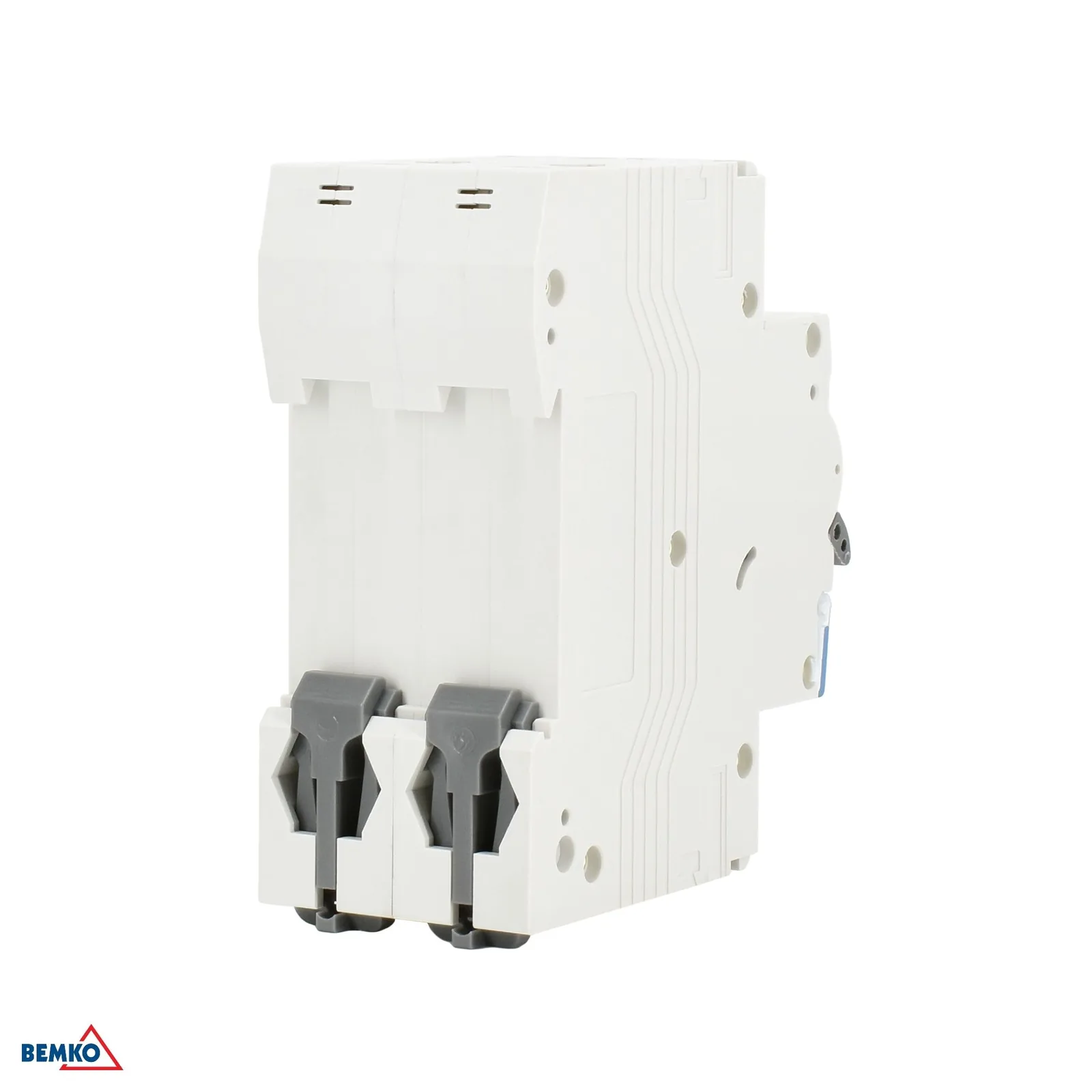

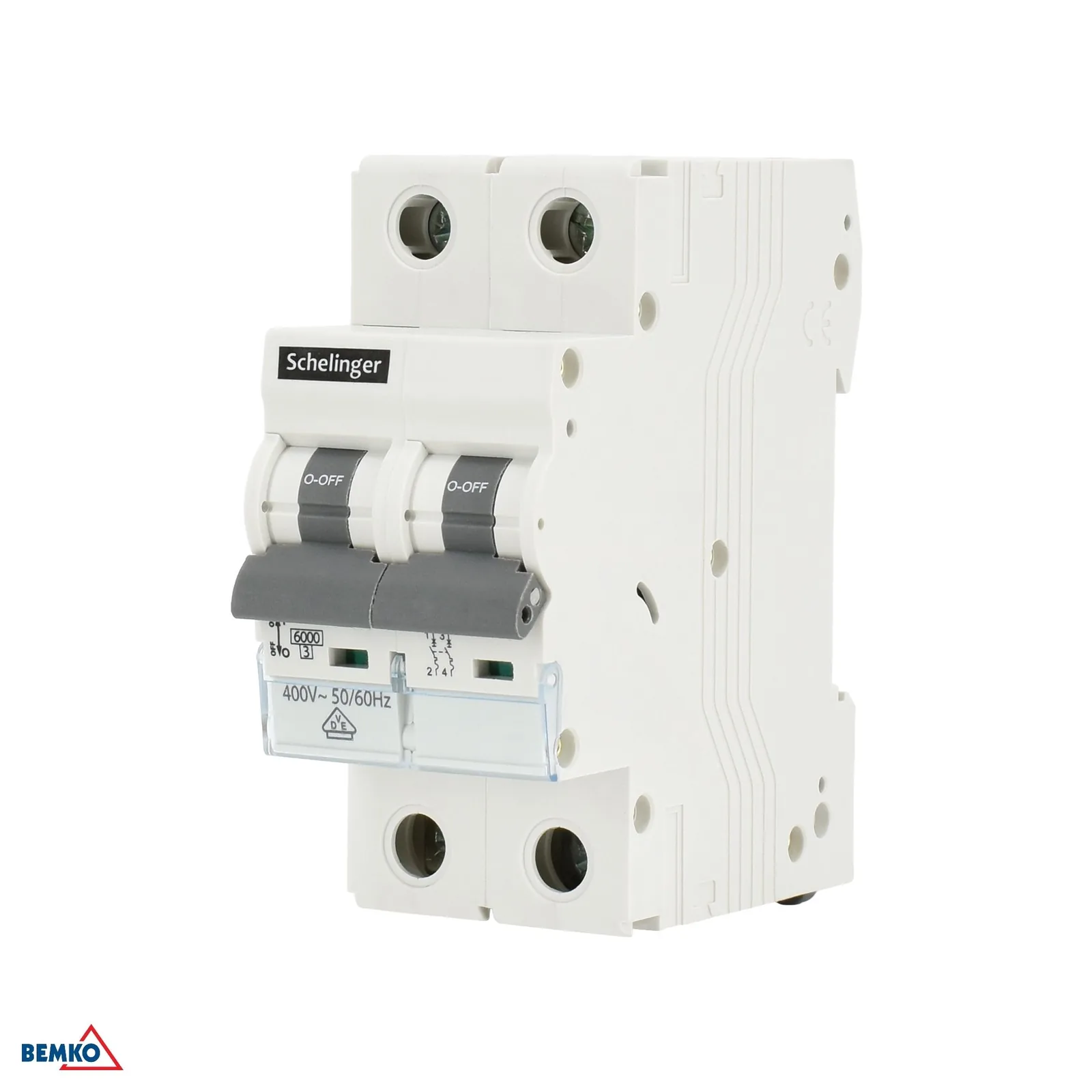

Schelinger moduláris kétpólusú kismegszakító 20A B 6 kA BM-A02-G8-2P-B20

Termék részletes leírása

Schelinger moduláris kétpólusú kismegszakító 20 A B 6 kA

A Schelinger moduláris kismegszakító 20 A névleges árammal megbízható védelmet nyújt az elektromos áramkörök számára túlterhelés és rövidzárlat ellen. B karakterisztikájának köszönhetően elsősorban általános, alacsonyabb indulóáramú áramkörökhöz ajánlott, a kétpólusú kialakítás pedig mindkét vezető egyidejű leválasztását teszi lehetővé. Kompakt mérete és a 2 modulba történő beépítés alkalmassá teszi DIN sínre szerelt elosztókhoz.

• 20 A névleges áram általános egyfázisú és kétpólusú áramkörökhöz.
• 6 kA megszakítóképesség a megbízható védelemért rövidzárlati áramok esetén.
• B karakterisztika szabványos, alacsonyabb indulóáramú terhelésekhez.
• Kétpólusú kialakítás mindkét vezető biztonságos leválasztásához.
• Mindössze 35 mm széles, az elosztóban 2 modult foglal el.

Felhasználás és jellemzők

Ez a kismegszakító lakossági és kisebb kereskedelmi elektromos rendszerekhez egyaránt alkalmas, ahol 20 A-ig terjedő áramkörök védelmére van szükség. A 400 V~ 50/60 Hz névleges feszültség, a 400 V Ui szigetelési feszültség és a 4 kV Uimp impulzusfeszültség igazolja a szabványos hálózatokban való használatát. Az IP20 védettség zárt elosztóba történő beépítéshez megfelelő, az -5 °C és +30 °C közötti üzemi hőmérséklet-tartomány pedig a szokásos beltéri használatot teszi lehetővé.

• Névleges feszültség: 400 V~ 50/60 Hz.
• Szigetelési feszültség: Ui 400 V.
• Impulzusfeszültség: Uimp 4 kV.
• IP20 védettség elosztóba történő beépítéshez.
• Üzemi hőmérséklet: -5 °C és +30 °C között.

Kompatibilitás

A kismegszakító DIN sínre szerelt elosztókba való beépítésre készült, ahol rendelkezésre áll a 2 modulos kialakításhoz szükséges hely. A 2P és 20 A paramétereknek köszönhetően alkalmas olyan kompatibilis elektromos rendszerekhez, amelyek 400 V~ hálózatban kétpólusú védelemre szorulnak.

• Beépítés DIN sínre az elosztóban.
• Kompatibilis a kétpólusú védelmet igénylő rendszerekkel.
• Alkalmas 20 A névleges áramú és 400 V~ hálózatú áramkörökhöz.

Műszaki adatok

• Márka: Schelinger
• Névleges áram: 20 A
• Karakterisztika: B
• Energiahatárolási osztály: 3
• Magasság: 81 mm
• Szigetelési feszültség: Ui 400 V
• Hossz: 69 mm
• Névleges feszültség: 400 V~ 50/60 Hz
• Modulok száma: 2
• Csomagolás: 6 db
• Üzemi hőmérséklet: -5 °C-tól +30 °C-ig
• Rövidzárlati megszakítóképesség: 6 000 A
• Védettség: IP20
• Impulzusfeszültség: Uimp 4 kV
• Szélesség: 35 mm
• Termékváltozat: 2 pólusú moduláris kismegszakító
• Termékkód: BM-A02-G8-2P-B20
• EAN: 5900280994844
