Schelinger moduláris hárompólusú kismegszakító B16 16A DIN sínre BM-A02-G7-3P-B16

Termék részletes leírása

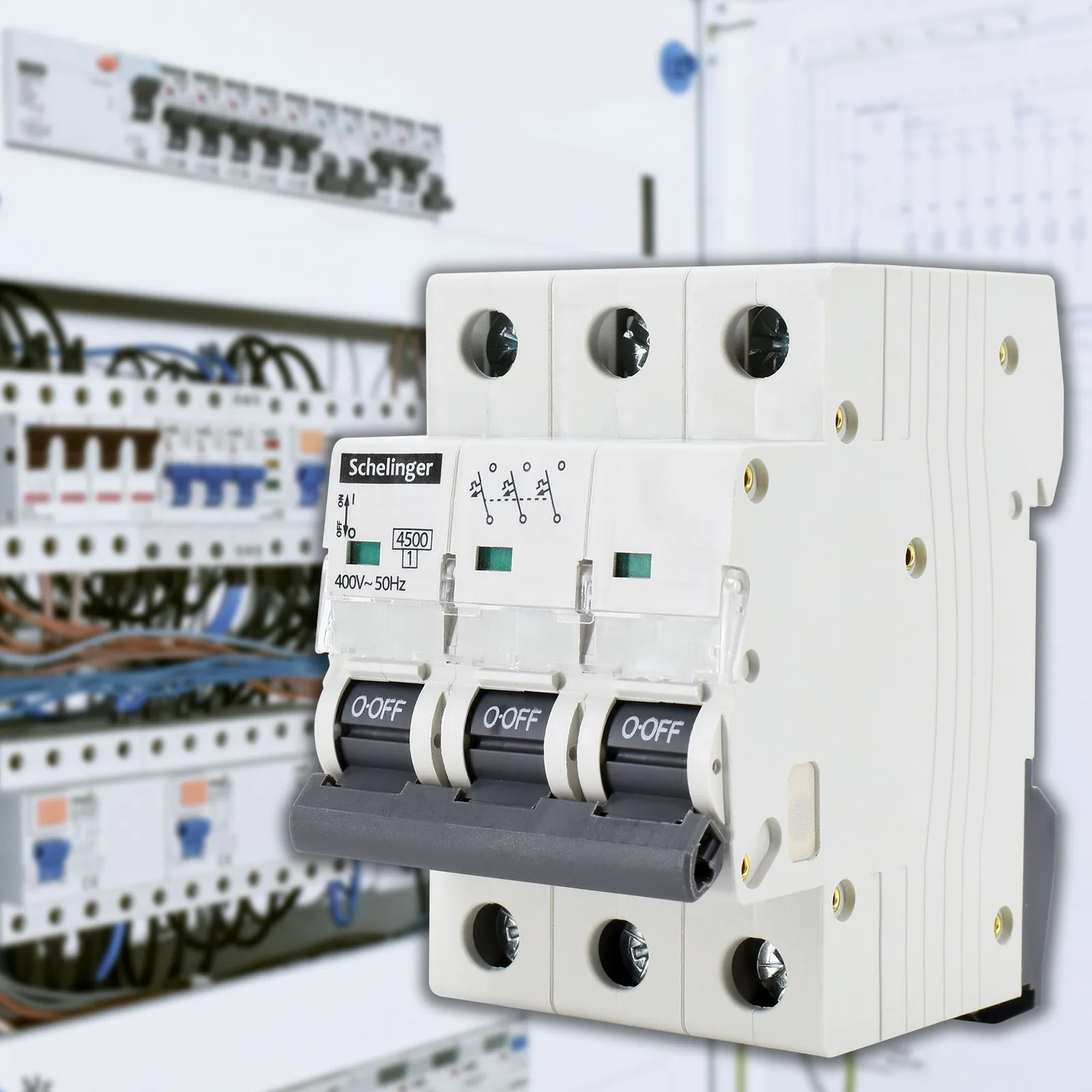

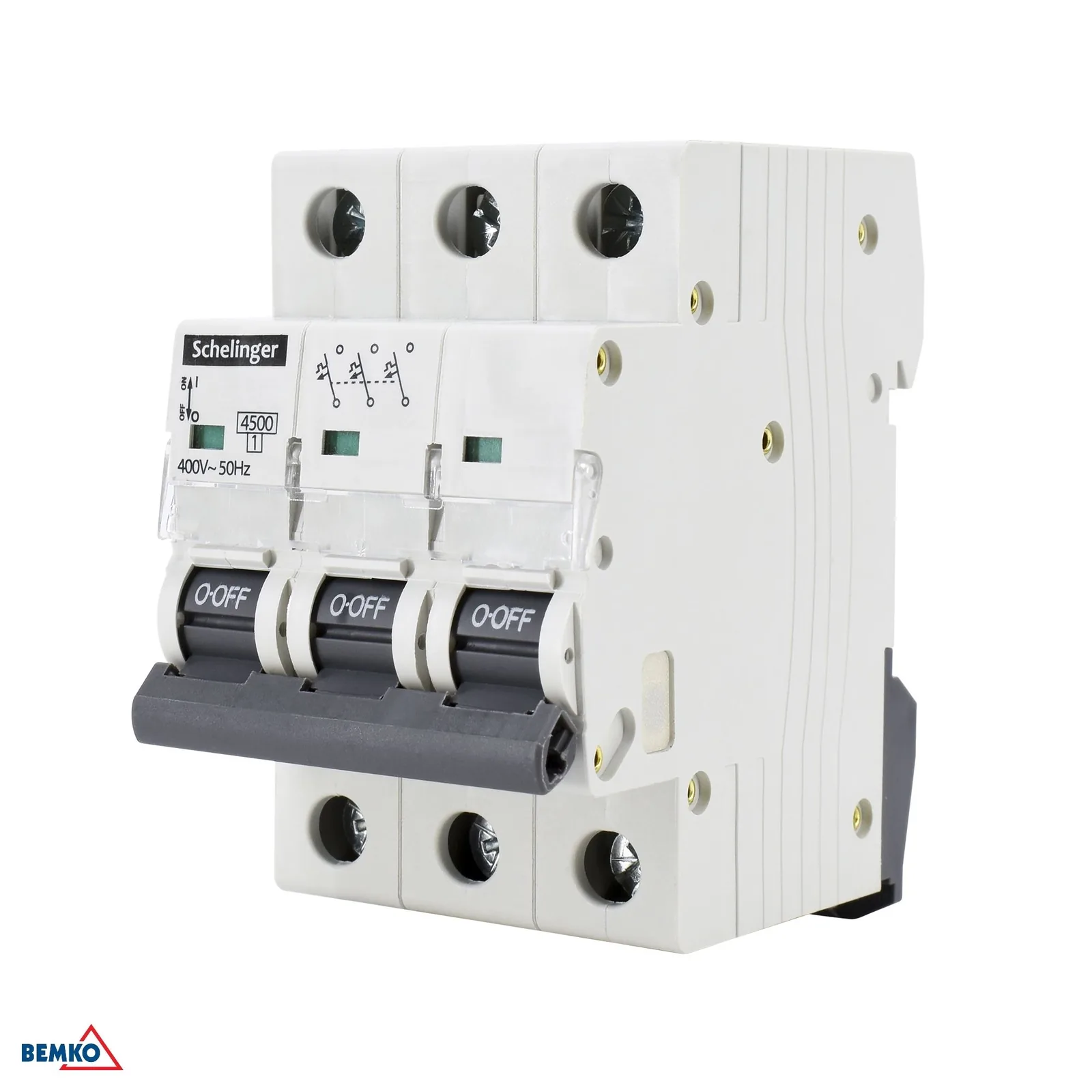

Schelinger moduláris hárompólusú kismegszakító B16 16A DIN sínre

A Schelinger B16 moduláris hárompólusú kismegszakító megbízható védelmet nyújt háromfázisú áramkörök számára. 16 A névleges áramának, B karakterisztikájának és 4500 A megszakítóképességének köszönhetően segít megóvni a hálózatot túlterhelés és rövidzárlat ellen a mindennapi otthoni és műszaki villamos rendszerekben. A kompakt, 3 modul széles kivitel 35 mm-es DIN sínre szerelhető, és az elosztószekrényben minimális helyet foglal. A kismegszakító 400 V~ 50/60 Hz névleges feszültségen működik, IP20 védettségű, ezért zárt villamos elosztószekrényekbe történő beépítésre készült.

• hárompólusú kivitel háromfázisú áramkörökhöz
• 16 A névleges áram
• B karakterisztika a gyorsabb reakcióhoz a szokásos indulóáramok esetén
• Icn 4500 A megszakítóképesség
• 35 mm-es DIN sínre szerelhető
• kompakt, 3 modul széles kivitel

Előnyök és felhasználás

Ez a kismegszakító különösen ott ajánlott, ahol három fázist kell biztonságosan, egyetlen készülékkel védeni. Megfelelő elosztószekrényekben lakossági és kisebb kereskedelmi villamos rendszerekhez is, ahol átlátható és helytakarékos megoldásra van szükség. A B karakterisztika elterjedt választás az alacsonyabb indulóáramú körökhöz, így praktikus a szabványos világítási és dugaljas áramkörökhöz, illetve más, a villamos tervezés szerint általános fogyasztókhoz.

• alkalmas háromfázisú elosztásokhoz
• átlátható elrendezést biztosít az elosztószekrényben
• segít megóvni a vezetéket túlterhelés és rövidzárlat ellen
• villamos elosztószekrényekben való használatra készült

Szerelés és kompatibilitás

A kismegszakító 35 mm széles DIN/TH/THS sínre történő szerelésre készült. Ennek köszönhetően kompatibilis a hagyományos elosztószekrényekkel és moduláris rendszerekkel, ahol szabványos sínre szerelhető rögzítést használnak. Szerelés előtt mindig ellenőrizze az elosztószekrény és a villamos terv megfelelő műszaki feltételeit.

• 35 mm-es DIN/TH/THS sínre szerelhető
• kompatibilis a moduláris elosztószekrényekkel
• alkalmas szabványos szerelési kivitelekhez

Műszaki paraméterek

• Márka: Schelinger
• Termékkód: BM-A02-G7-3P-B16
• EAN: 5900280954251
• Névleges áram: 16 A
• Névleges feszültség: 400 V~ 50/60 Hz
• Pólusok száma: 3
• Modulok száma: 3
• Kioldási karakterisztika: B
• Rövidzárlati megszakítóképesség: 4500 A
• Névleges szigetelési feszültség: Ui 415 V
• Lökőfeszültség: Uimp 4 kV
• Védettség: IP20
• Üzemi hőmérséklet: -5 °C-tól +30 °C-ig
• Méretek: 53 × 69 × 81 mm
• Szerelési mód: 35 mm-es DIN/TH/THS sínre
• Energiahatárolási osztály: 1
• Csomagolás: 4 db
• Kartondoboz: 40 db
