Schelinger moduláris hárompólusú kismegszakító B10 10A 10 kA BM-A02-G9-3P-B10

Termék részletes leírása

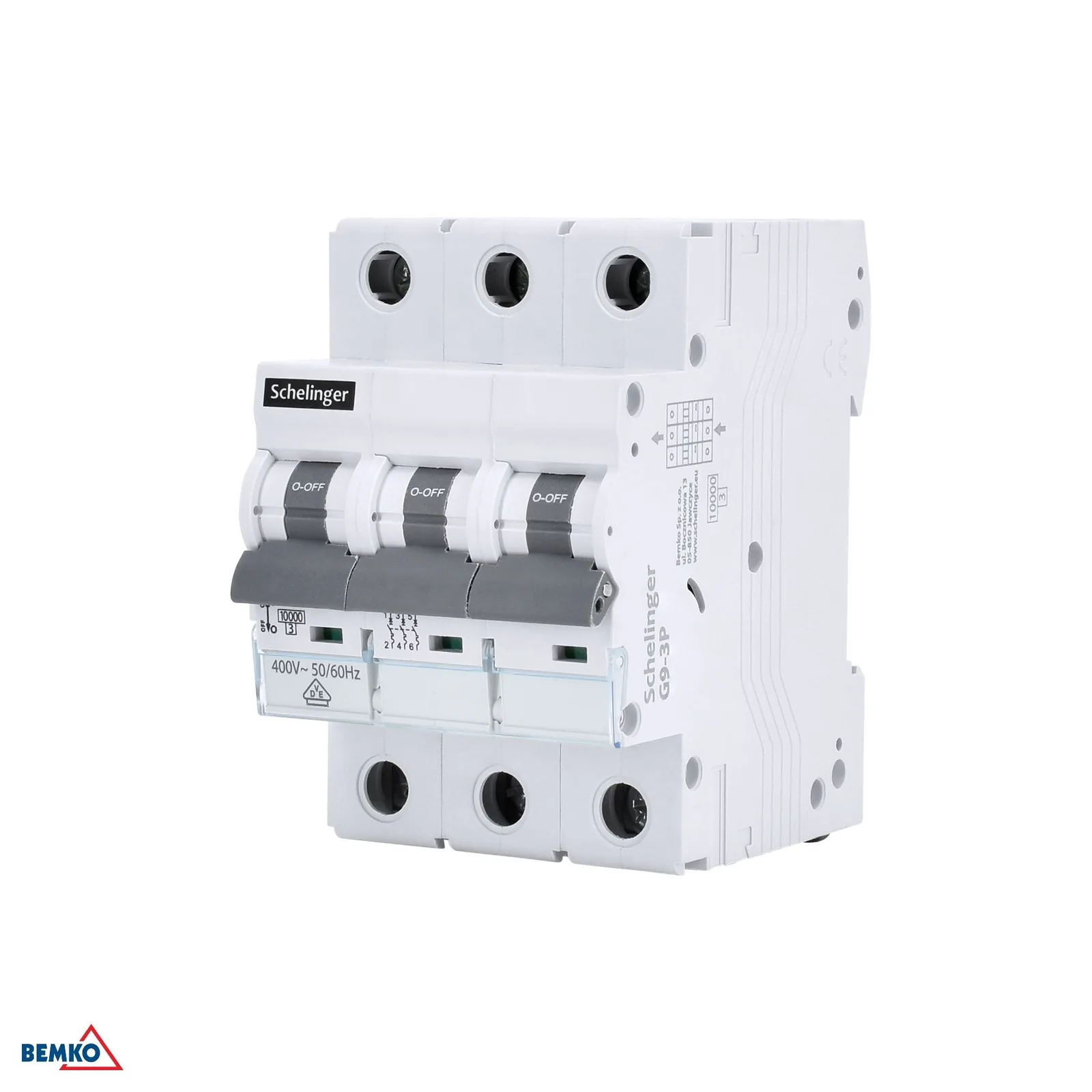

Schelinger moduláris hárompólusú kismegszakító B10 10A 10 kA

A Schelinger B10 moduláris hárompólusú kismegszakító megbízható védelmet nyújt az elektromos áramkörök számára túláram és rövidzárlat ellen. A 10 A névleges áramnak, a 10 kA megszakítóképességnek és a B karakterisztikának köszönhetően alkalmas a kisebb indulóáramú, általános áramkörökhöz. A 3 modulos kialakítás megkönnyíti az elosztószekrénybe való beépítést, a kompakt méret pedig helytakarékos megoldást biztosít a DIN-sínen.

• Hárompólusú kivitel három vezető egyidejű védelméhez
• B karakterisztika a kisebb indulóáramú, szabványos áramkörökhöz
• 10 kA megszakítóképesség a magasabb szintű védelemért
• Névleges áram: 10 A
• Kompakt moduláris kivitel, 3 modul szélességgel

Fő előnyök

Ez a kismegszakító praktikus választás olyan elosztószekrényekbe, ahol áttekinthető és hatékony áramkör-védelemre van szükség. A 400 V AC névleges feszültség 50/60 Hz frekvencián, a 400 V szigetelési feszültség és a 4 kV impulzusfeszültség a mindennapi villanyszerelési alkalmazásokhoz való megfelelőséget igazolják. Az IP20 védettség beltéri, elosztószekrénybe történő szerelésre alkalmas.

• Megbízható védelem túlterhelés és rövidzárlat ellen
• Alkalmas általános elosztószekrényekhez és moduláris rendszerekhez
• IP20 védettség beltéri szereléshez
• Üzemi hőmérséklet-tartomány: -5 °C-tól +30 °C-ig
• A jól ismert Schelinger márka

Felhasználás és kompatibilitás

A kismegszakító olyan moduláris elosztószekrényekhez és villamos berendezésekhez ajánlott, ahol 10 A névleges áramú, hárompólusú védelemre van szükség. A három modulos kivitelnek köszönhetően kompatibilis a DIN-sínes szerelésre tervezett, elterjedt elosztórendszerekkel. Beépítés előtt ellenőrizni kell a tervdokumentációval és az adott villamos rendszer követelményeivel való összhangot.

• DIN-sínre szerelhető moduláris elosztószekrényekhez ajánlott
• Hárompólusú megoldás megfelelő háromfázisú alkalmazásokhoz
• Szerelés előtt javasolt ellenőrizni a telepítés műszaki követelményeit

Műszaki paraméterek

• Karton: 40 db
• Karakterisztika: B
• Magasság: 53 mm
• Szigetelési feszültség: Ui 400 V
• Hossz: 81 mm
• Névleges feszültség: Un 400 V~ 50/60 Hz
• Modulok száma: 3
• Csomag: 4 db
• Üzemi hőmérséklet: -5 °C-tól +30 °C-ig
• Névleges áram: 10 A
• Rövidzárlati megszakítóképesség: Icn 10 000 A
• Védettségi fokozat (IP): IP20
• Lökőfeszültség: Uimp 4 kV
• Szélesség: 69 mm
• Márka: Schelinger
