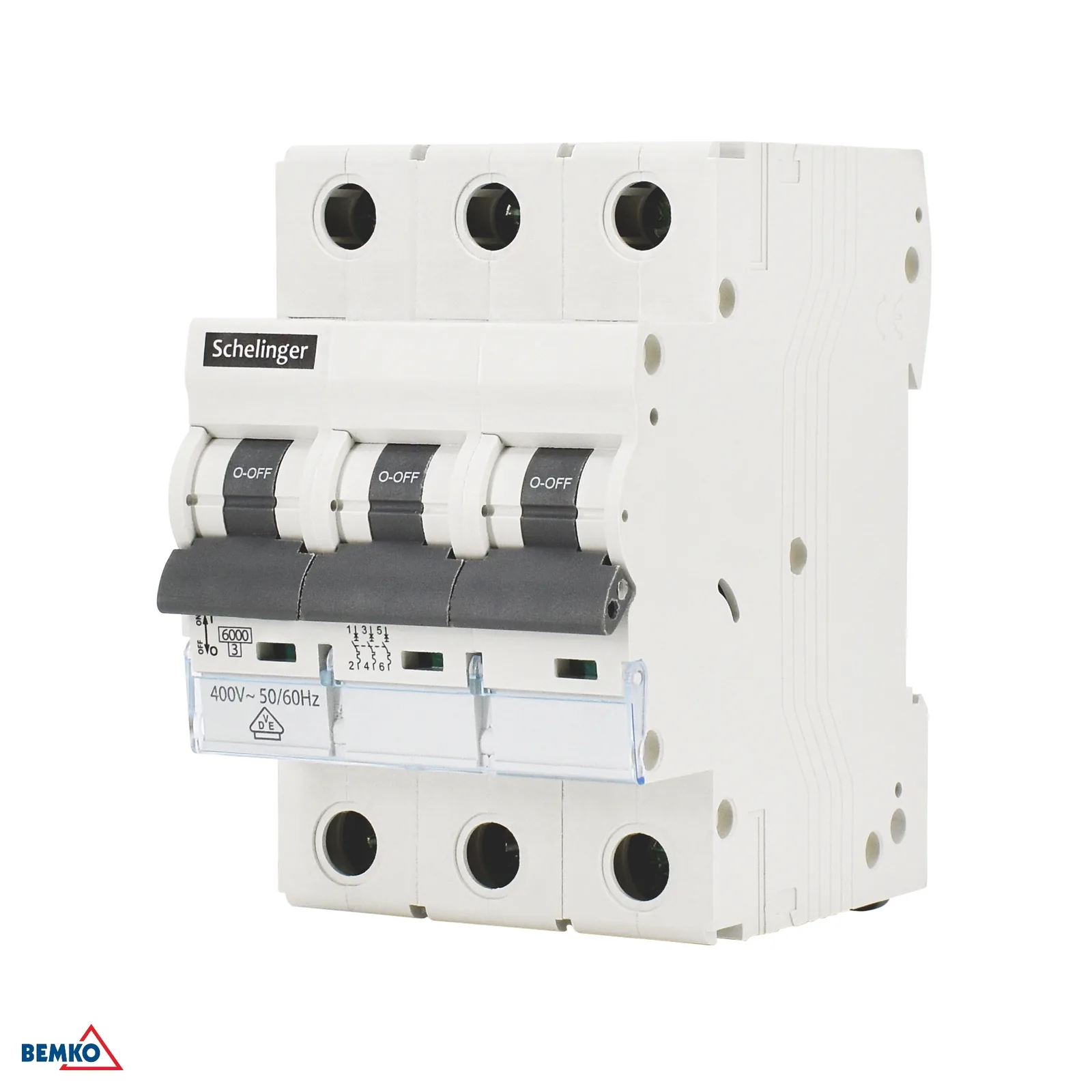

Schelinger moduláris hárompólusú kismegszakító B 63 A, 6 kA BM-A02-G8-3P-B63

Termék részletes leírása

Schelinger moduláris hárompólusú kismegszakító B 63 A, 6 kA

A Schelinger B 63 A moduláris hárompólusú kismegszakító megbízható védelmet nyújt háromfázisú elektromos áramkörök túlterhelése és zárlata ellen. A B karakterisztikának köszönhetően különösen alkalmas olyan helyeken, ahol érzékenyebb és gyors reagálás szükséges a túláramokra, például általános elektromos rendszerekben és elosztószekrényekben. A készülék elosztószekrénybe szerelhető, és 3 modult foglal el.

• 63 A névleges áram háromfázisú áramkörökhöz.
• 6 kA megszakítóképesség a nagyobb szintű védelemért zárlati áramok esetén.
• B karakterisztika a gyors reakcióhoz szabványos telepítésekben.
• Névleges feszültség: 400 V AC, 50/60 Hz.
• Kompakt moduláris kivitel, 3 modul szélességgel.
• Áttekinthető szereléshez, DIN-sínre szerelve az elosztószekrényben.

Felhasználás és előnyök

Ez a kismegszakító praktikus választás olyan villamos hálózatokhoz, ahol a háromfázisú áramkör külön védelme szükséges. Különösen előnyös a kompakt mérete, a moduláris elosztószekrénybe való egyszerű beépíthetősége és azok a paraméterek, amelyek megfelelnek a háztartási és műszaki rendszerekben megszokott védelmi igényeknek.

• hárompólusú megoldás 3 fázisú bekötéshez
• kompakt méret a helytakarékos elosztószekrényes elhelyezéshez
• 4 kV névleges impulzusálló feszültség
• szigetelési feszültség Ui: 400 V
• IP20 védettség elosztószekrényben történő használathoz

Kompatibilitás

A kismegszakító 400 V AC hálózati feszültségre, 50/60 Hz frekvenciára és moduláris elosztószekrényekbe való szerelésre készült. Hárompólusú kivitelének köszönhetően alkalmas háromfázisú áramkörök védelmére, ahol 63 A névleges áramú, B karakterisztikájú védelem szükséges.

• háromfázisú elektromos áramkörök
• moduláris elosztószekrények
• 400 V AC, 50/60 Hz hálózat
• 63 A névleges áramig terjedő áramkörök védelme

Műszaki adatok

• Kartondoboz: 40 db
• Karakterisztika: B
• Magasság: 69 mm
• Szigetelési feszültség: Ui: 400 V
• Hossz: 81 mm
• Névleges feszültség: Un: 400 V ~ 50/60 Hz
• Modulszám: 3
• Csomagolás: 4 db
• Üzemi hőmérséklet: -5 °C és +30 °C között
• Névleges áram: In: 63 A
• Rövidzárlati megszakítóképesség: Icn: 6000 A
• Védettségi fokozat (IP): IP20
• Impulzusálló feszültség: Uimp: 4 kV
• Szélesség: 53 mm
• Márka: Schelinger
