Schelinger moduláris hárompólusú kismegszakító 32A C 10 kA BM-A02-G9-3P-C32

Termék részletes leírása

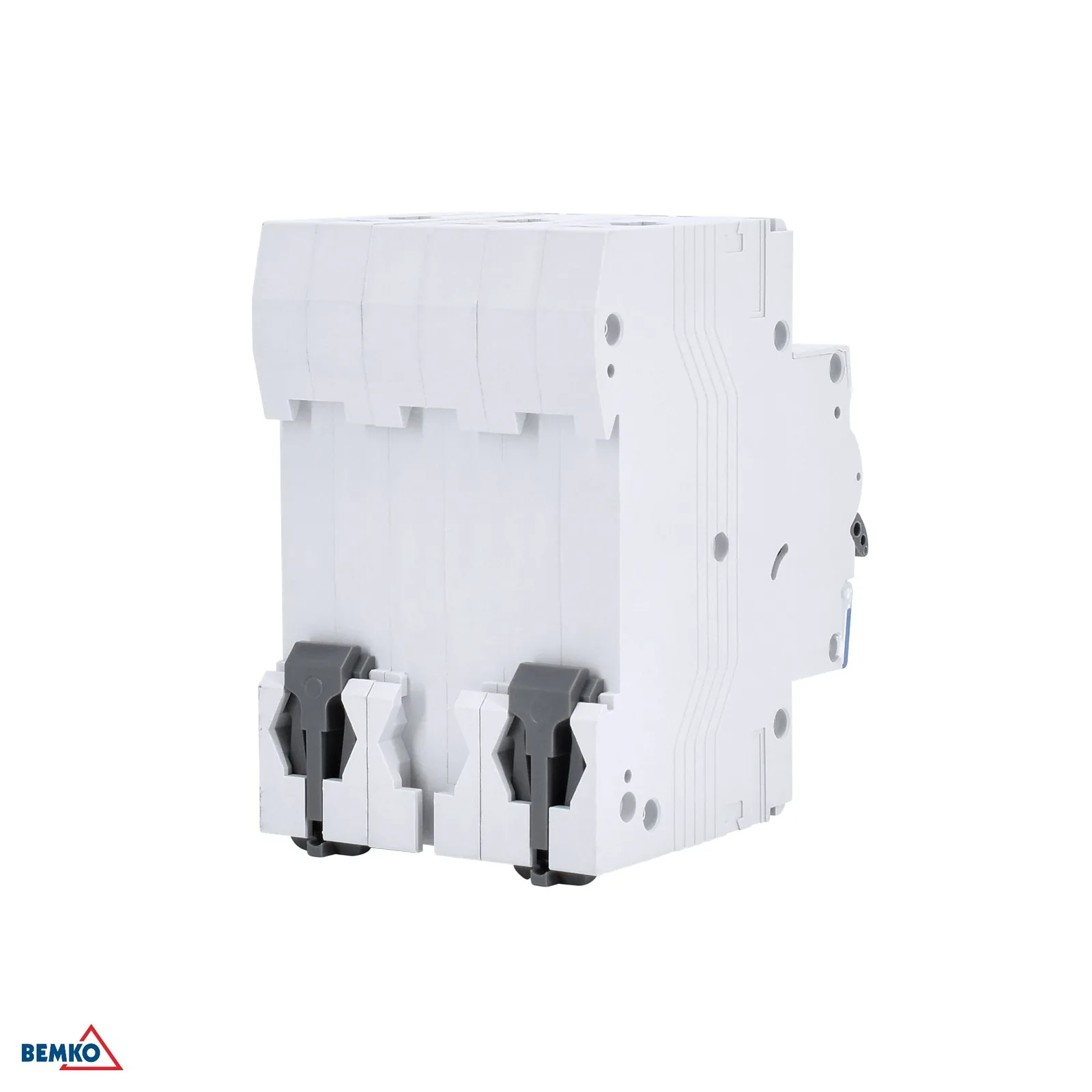

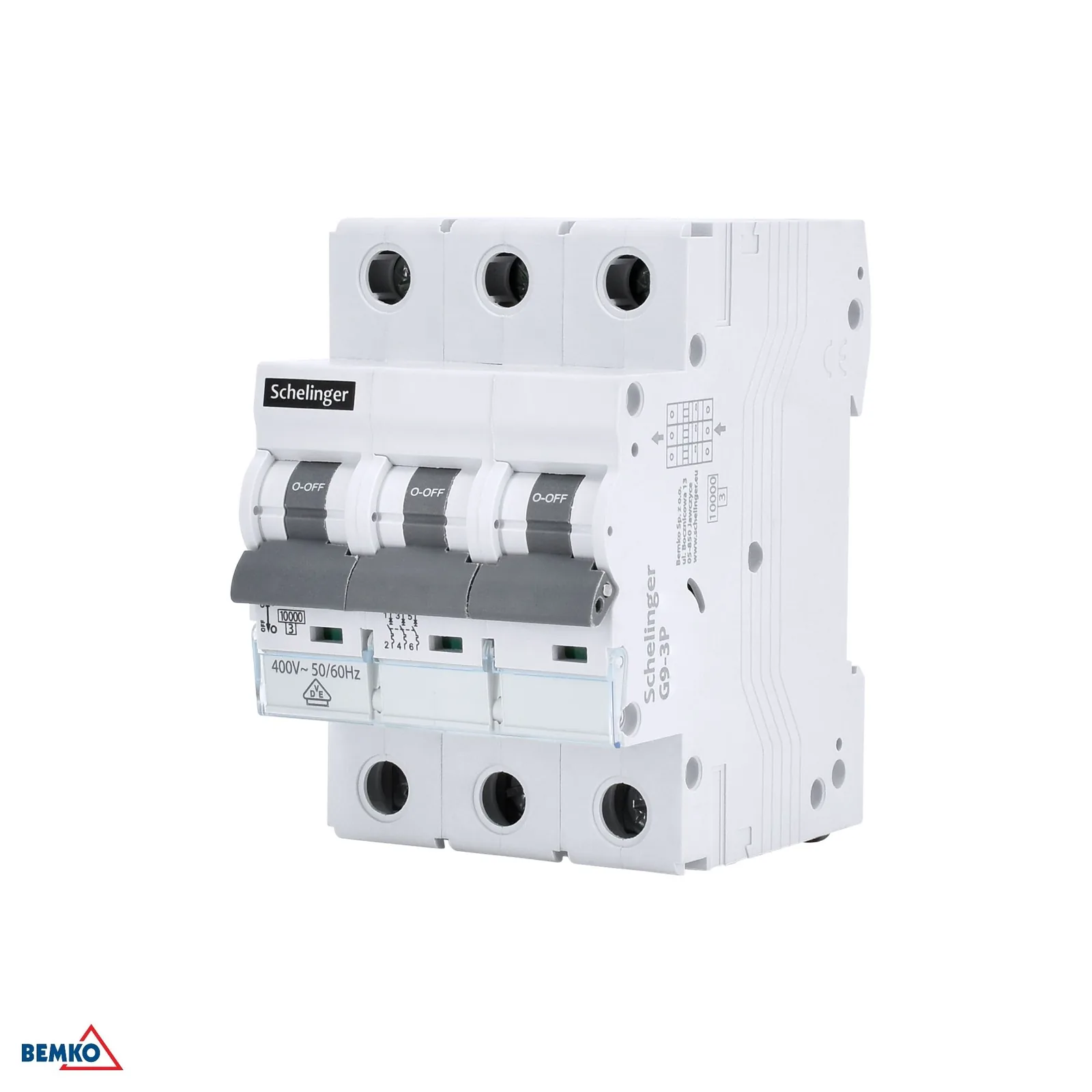

Schelinger moduláris hárompólusú kismegszakító 32 A C 10 kA

A Schelinger moduláris hárompólusú kismegszakító megbízható védelmet nyújt háromfázisú villamos áramkörök számára túlterhelés és zárlat ellen. 32 A névleges áramának, C karakterisztikájának és 10 kA megszakítóképességének köszönhetően ideális elosztószekrényekbe, ahol fontos a biztonság, az áttekinthetőség és a kompakt moduláris kialakítás. A kismegszakító 400 V~ 50/60 Hz névleges feszültségen működik, 3 modul széles kivitelben, így könnyen beépíthető a szabványos elosztó egységekbe. 53 × 81 × 69 mm-es méretei a szerelést korlátozott helyen is megkönnyítik. IP20 védettséggel rendelkezik, ezért beltéri villanyszerelési alkalmazásokhoz ajánlott.

• Hárompólusú kivitel háromfázisú áramkörökhöz
• 32 A névleges áram a nagyobb teljesítményű áramkörökhöz
• C karakterisztika, amely a kissé nagyobb indítóáramú áramkörökhöz is megfelelő
• 10 kA megszakítóképesség a magasabb szintű védelemért
• Kompakt, 3 modul széles kivitel az elosztószekrénybe
• IP20 védelemmel beltéri villanyszereléshez

Felhasználás és előny

A kismegszakító lakóingatlanok, műhelyek, kisebb üzemi egységek és technikai létesítmények elosztószekrényeibe ajánlott, ahol háromfázisú áramkörök védelmére van szükség. A 32 A névleges áram és a C karakterisztika segíti azoknak az áramköröknek a tápellátását, ahol rövid idejű indítóáramok is előfordulhatnak nem kívánt leoldás nélkül. A 400 V~ névleges feszültség és a 4 kV-os Uimp lökőfeszültség-állóság megfelel a szokásos elosztószekrényes alkalmazások követelményeinek. A -5 °C és +30 °C közötti üzemi tartomány lehetővé teszi a használatot szabványos beltéri környezetben.

• Alkalmas moduláris elosztószekrényekhez
• Háromfázisú villamos áramkörök védelme
• Stabil működés normál beltéri körülmények között
• Áttekinthető és helytakarékos megoldás 3 modulnak köszönhetően

Kompatibilitás

A termék 400 V~ 50/60 Hz névleges feszültségű rendszerekhez és olyan áramkörökhöz készült, amelyek hárompólusú moduláris megoldást igényelnek. Megfelel a szabványos elosztószekrényekhez és villanyszerelési rendszerekhez, ahol 32 A névleges áramú, C karakterisztikájú kismegszakítóra van szükség.

• 400 V~ háromfázisú áramkörök
• Moduláris elosztószekrények
• Olyan rendszerek, ahol 3 pólusú kismegszakító szükséges
• 32 A névleges áramú áramkörök

Műszaki paraméterek

• Karton: 40 db
• Karakterisztika: C
• Magasság: 69 mm
• Névleges szigetelési feszültség: Ui: 400 V
• Hossz: 81 mm
• Névleges feszültség: Un: 400 V~ 50/60 Hz
• Modulok száma: 3
• Csomagolás: 4 db
• Üzemi hőmérséklet: -5 °C-tól +30 °C-ig
• Névleges áram: In: 32 A
• Rövidzárlati megszakítóképesség: Icn: 10 000 A
• Védettségi fokozat (IP): IP20
• Lökőfeszültség-állóság: Uimp: 4 kV
• Szélesség: 53 mm
• Márka: Schelinger
