S-4 - Mágneses kontakt - SATEL

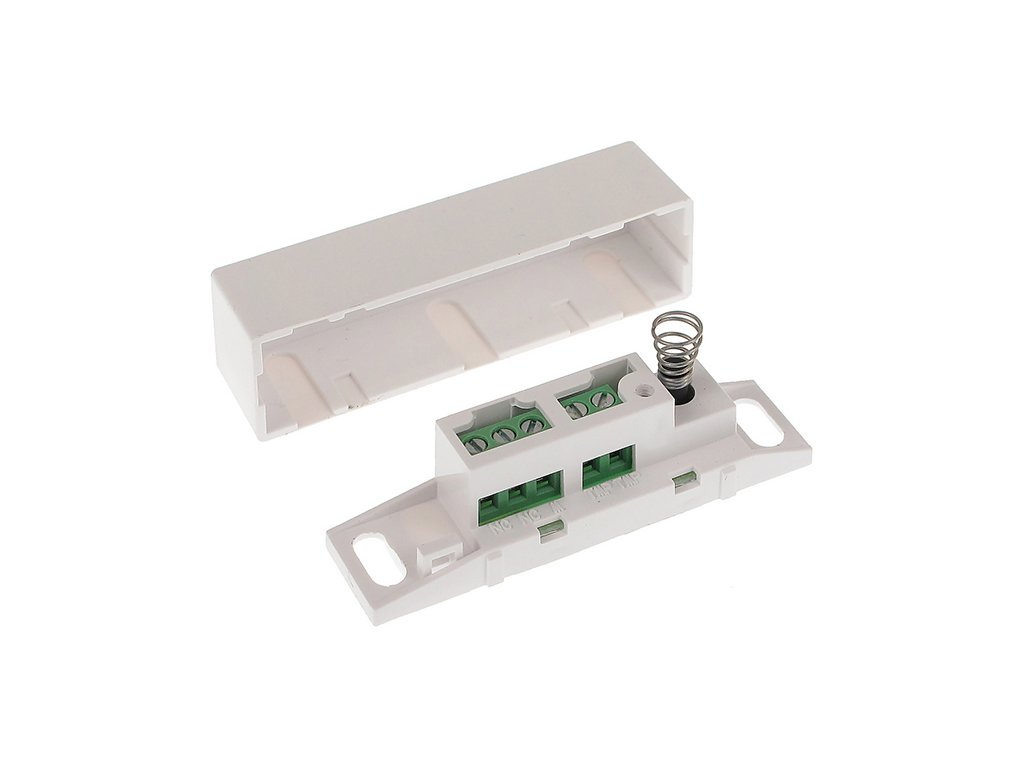

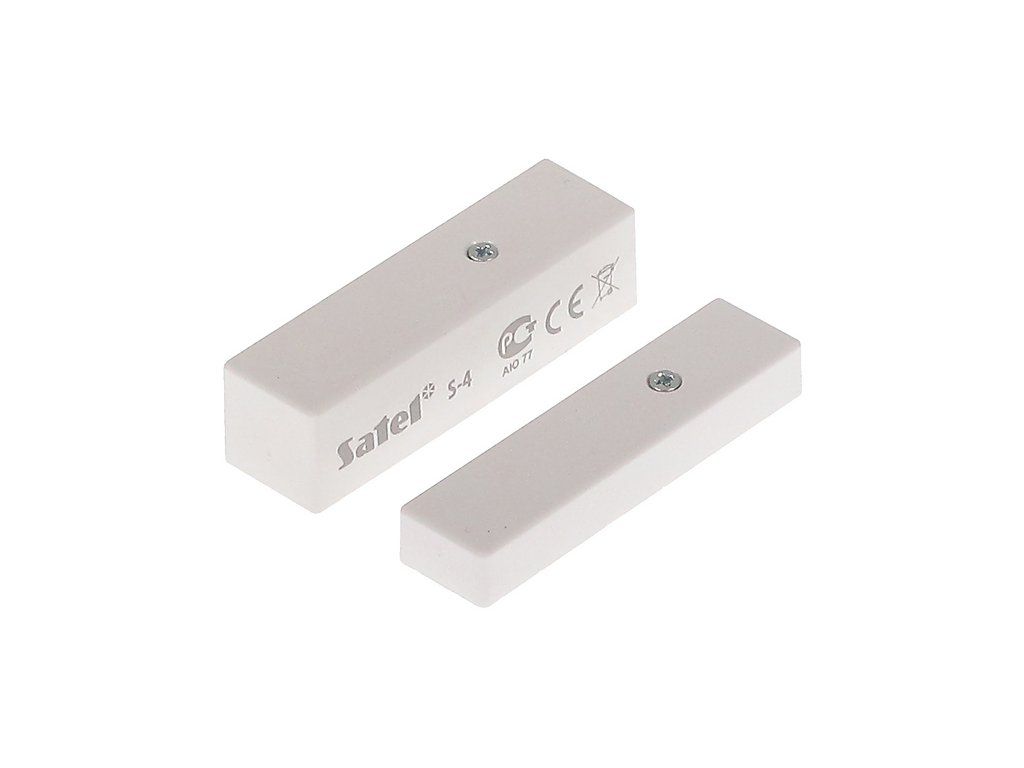

A mágneses kontaktek az egyik alapvető eszköze a körvédelmi rendszernek. Hozzájárulnak az ajtók, ablakok stb. biztonságához, reagálva azok nyitására. Az S-4 érzékelő felületszerelésre készült, például ablakkeretre vagy ajtókeretre. S-4 két részből áll, esztétikus burkolatokba helyezve: egy kontaktron (mágneses) érzékelőből és egy mágnesből. Az egyik rész eltávolítása a másiktól megszakítja az érzékelő áramkörét, amelyet megszakításként jelez. Az érzékelő szabotázsérintkezővel és egy M termináltsal van ellátva, amely megkönnyíti a végső ellenállás (EOL) telepítését. Az S-4 bármilyen NC típusú bemenettel rendelkező riasztó központtal való együttműködésre van optimalizálva, valamint automatizálási rendszerekben mint vezérlőelem. Az S-4 érzékelő megfelel az EN 50131-1 és EN 50131-2-6 szabvány által előírt Grade 2 követelményeknek.

Műszaki adatok:

• A kontaktron maximális kapcsolási feszültsége: 20 V
• maximális kapcsolási áram: 20 mA
• Üzemeltetési hőmérséklet-tartomány: -30…+55 °C
• Maximális páratartalom: 93 ±3%
• Átmeneti ellenállás: 150
• Terhelés alatt minimális kapcsolások száma 20 V, 20 mA: 360 000
• Kapcsolati anyag: Ru (Ruthenium)
• A kontaktron kontaktusainak zárási távolsága: 18 mm
• A kontaktron kontaktusainak nyitási távolsága: 28 mm
• A kontaktron alátét méretei: 58,5 x 16,5 x 3,3 mm
• A mágnes burkolatának méretei: 58,5 x 14,7 x 8,3 mm
• A mágnes alátét méretei: 58,5 x 14,7 x 3 mm
• Súly:24 g
• A burkolat méretei: 58,5 x 16,5 x 15,2 mm
