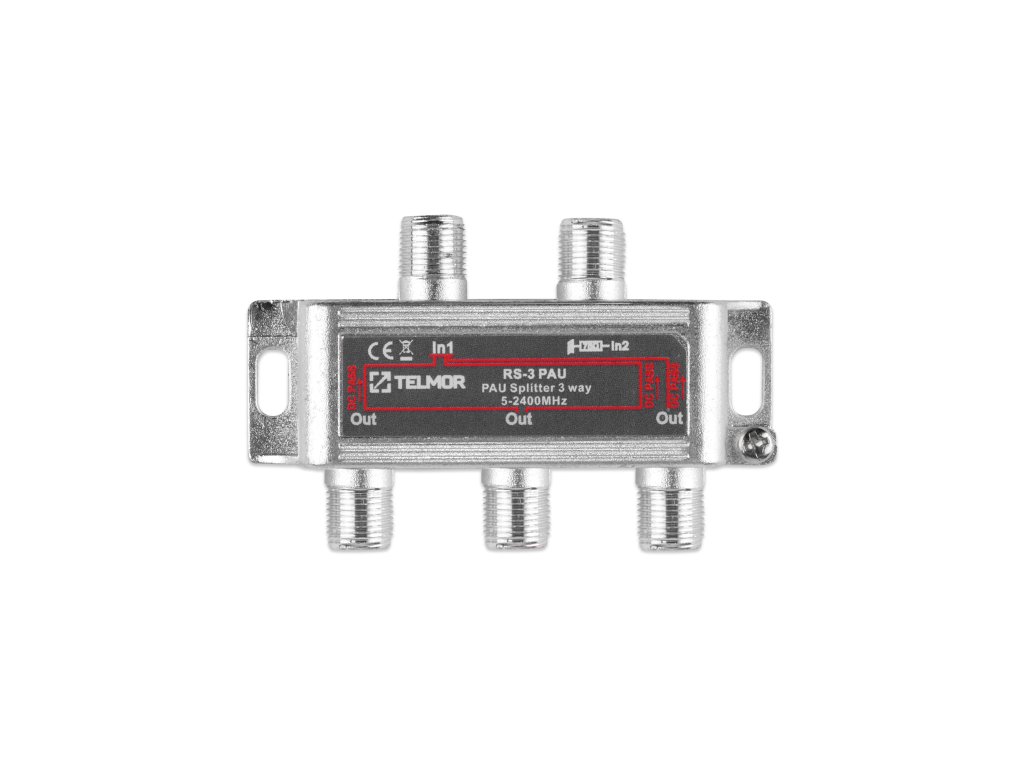

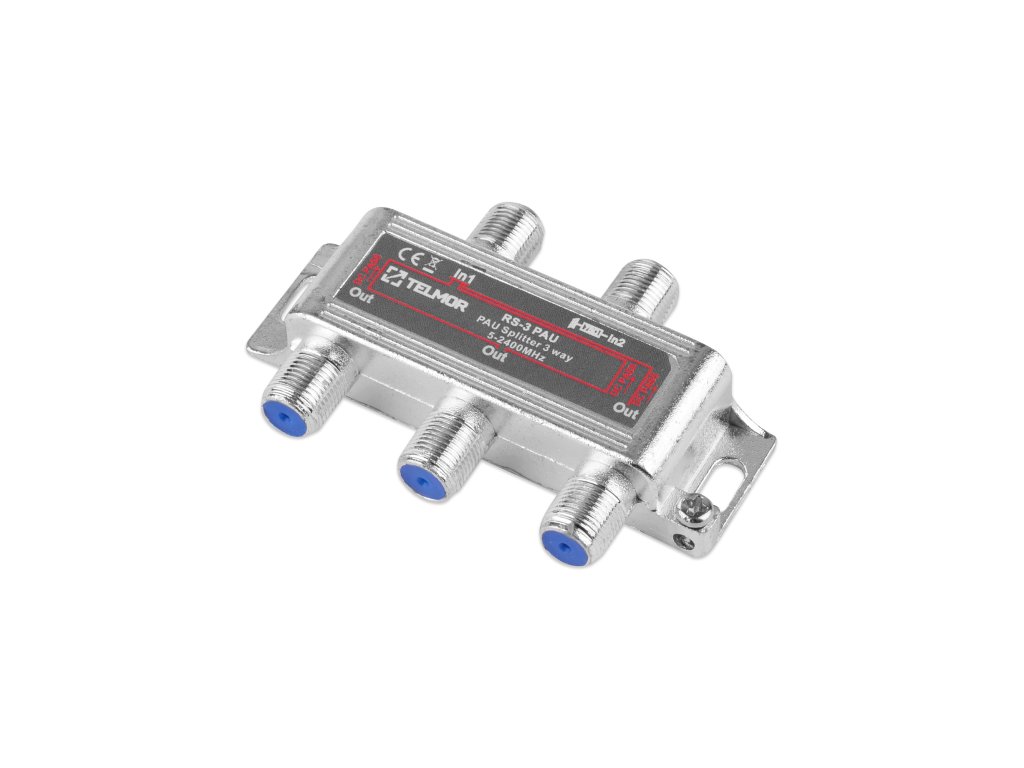

RS-3 3-ÁGÚ ELOSZTÓ 2,4G TELMOR

Termék részletes leírása

----------
Jellemzők
----------
• A TELMOR RS/RSQ és TS/TSQ sorozatú belső elosztók és szétosztók koncentrikus SAT-IF elosztóhálózatokban használatosak, amelyek DVB-S/S2 (QPSK, 8PSK) jelekkel és/vagy digitális földi televízió jelekkel (COFDM, FM és DAB) működnek.
• Az elosztó összes kimenete lehetővé teszi az áram áramlását a bemenethez, és az összes szétosztó lehetővé teszi az áram áramlását a buszon keresztül, azaz a kimenetről a bemenethez.
• Kiváló minőségű öntöttvas burkolatok, amelyek réz-cink ötvözettel vannak bevonva. A burkolatok magas szintű árnyékolás biztosítása érdekében forrasztva vannak.
• Frekvenciatartomány 5 - 2400 MHz.
• Kiváló minőségű öntött burkolatok réz-cink ötvözet bevonattal.
• Női F típusú csatlakozók az RS és TS sorozatokban.
• Krimpelő csatlakozók az RSQ és TSQ sorozatokban.
• Ideális DVB-T/T2 és DVB-S2/S2X jelekhez.
• Áram áramlása az elosztókban a kimenetről a bemenetre - max 500 mA.
• Áram áramlása a buszon (kimenet/bemenet) a szétosztókban.
• EMI - RFl >-120dB.
• A osztály

----------
Műszaki adatok
----------
Maximális csillapítás (IN -OUT)
• 5 - 40 MHz: 6,5 dB
• 41 - 470 MHz: 7,6 dB
• 470 - 1350 MHz: 8,5 dB
• 1350-2000 MHz: 10,0 dB
• 2000-2400 MHz: 10,5 dB
Minimális izoláció (OUT-OUT)
• 5 - 40 MHz: 18 dB
• 41 - 470 MHz: 21 dB
• 470 - 1350 MHz: 21 dB
• 1350-2000 MHz: 21,0 dB
• 2000-2400 MHz: 20,0 dB
Minimális illesztéshiány (IN / OUT)
• 5 - 40 MHz: 10,0 dB
• 41 - 470 MHz: 12,0 dB
• 470 - 1350 MHz: 12,0 dB
• 1350-2000 MHz: 12,0 dB
• 2000-2400 MHz: 11,0 dB
Feszültség átvitel: 24 V/500 mA
Impedancia: 75 Ohm
