RN500 - DC feszültségszabályozó, RN 12V/5A - Pulsar
Kód: EC-09923Termék részletes leírása

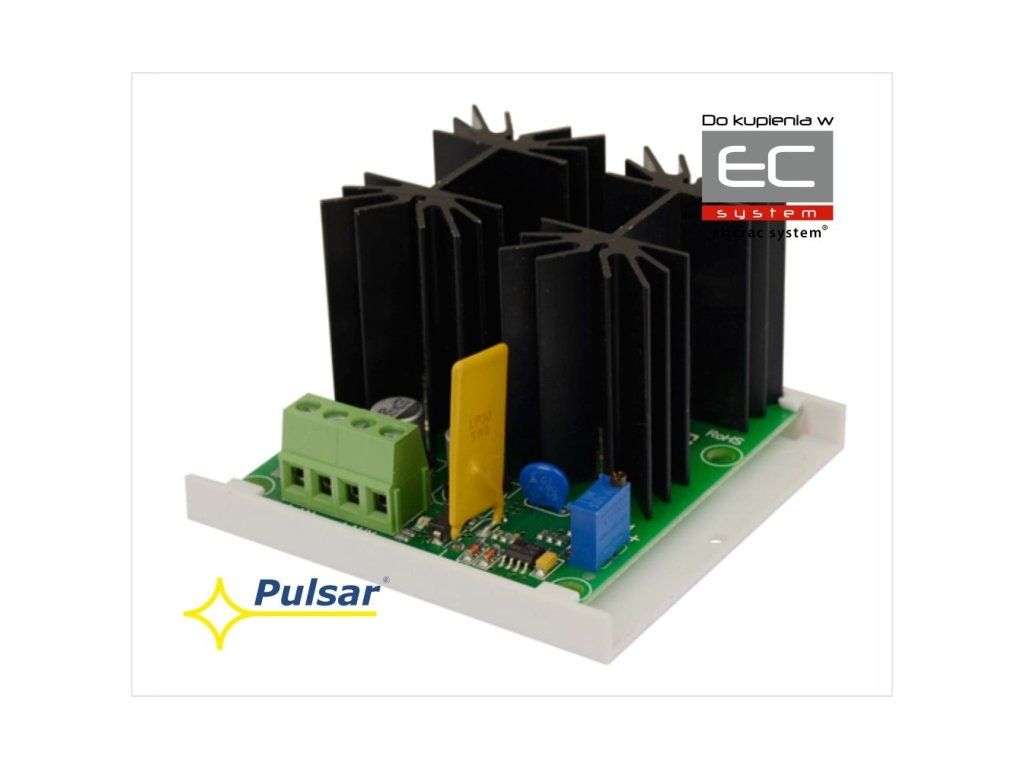

Feszültségcsökkentő RN500 - Pulsar

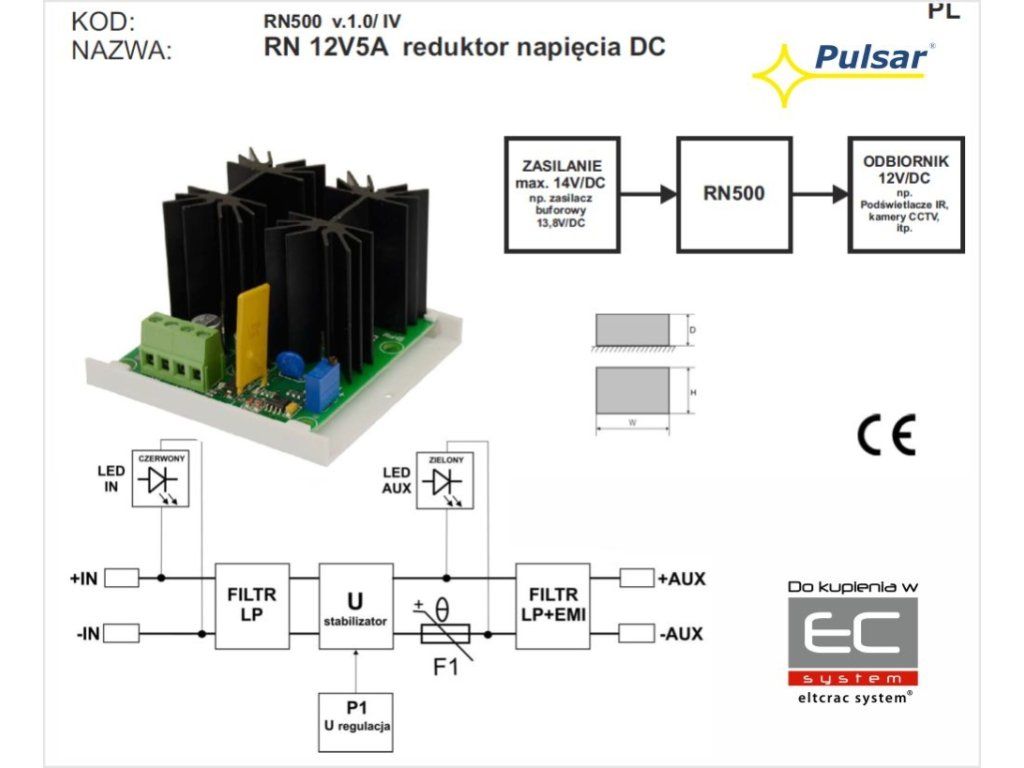

Feszültségcsökkentő RN 12V/5A (RN 500) a Pulsar vállalattól a 12÷14V közötti egyenáramú feszültség csökkentésére és stabilizálására szolgál 12V értékre (beállítás 11V÷Uin DC). Abban az esetben, ha a bemeneti feszültség a beállított kimeneti feszültség határértéke alá esik, a tranzisztor teljesen nyitottá válik, és a csökkentés feszültségcsökkentés nélkül jár (U<1% feszültségcsökkenés). Ez lehetővé teszi az akkumulátorban tárolt energia teljes kihasználását tápforrás esetén akkumulátoros üzemmódban. Az RN500 feszültségcsökkentő tipikus tartalék tápegységgel együtt olyan eszközök táplálására készült, amelyek stabilizált 10V÷12V DC feszültséget igényelnek. Különösen az ipari televíziós CCTV rendszerekhez (kamerák, IR világítás), beléptető ellenőrzés KD és egyéb eszközök számára lett tervezve, amelyek 12V DC feszültséggel (-10%/+5%) működnek, és közvetlenül nem táplálhatóak a tartalék tápegység 13,8V DC kimenetéből.
Műszaki paraméterek:
- tápfeszültség: max. 14V DC
- kimeneti feszültség: 12V DC/5A
- kimeneti feszültség beállításának tartománya: 11V÷Uin
- vonalas feszültségstabilizálás
- feszültségcsökkentés a stabilizáló küszöb alatt
- jelzés: optikai LED
- védelem:
· rövidzárlat ellen SCP
· túlterhelés ellen OLP - Méret: Sz=76 V=70 M=45 mm
- Garancia: 5 év a gyártás dátumától
Műszaki specifikáció:
| RN500 | |
|---|---|
| Általános | |
| Tápfeszültség | max. 14V/DC (-/+5%) |
| Kimeneti feszültség | < 12V DC névleges (+/- 0,3V) |
| Kimeneti feszültség beállításának tartománya | 11V÷Uin (gyárilag 12V DC) |
| Készülék teljesítménye | 60W max. |
| Kimeneti áram | 5A max |
| Modulok áramfelvétele | 5mA max. |
| Rövidzárlat SCP és túlterhelés OLP elleni védelem | 110% ÷ 150% a feszültségcsökkentő teljesítményéből - az áram korlátozása resetelhető PTC biztosíték, kézi visszaindítás |
| Optikai jelzés - IN dióda a DC tápegység állapotának jelzésére - AUX dióda a modul kimeneti DC tápegység állapotának jelzésére | - piros- zöld |
| Működési hőmérséklet | II. környezeti osztály, -10°C ÷40°C |
| Méret | H=76, Sz=70, M=45 [+/- 2mm] |
| Rögzítés | Szerelési sín öntapadós szalaggal vagy 4 db szerelőcsavarral (PCB fi=4,2mm) |
| Csatlakozók | csavaros csatlakozók 0,41÷1,63 (AWG 26-14) |
| Nettó tömeg/bruttó tömeg | 0,10kg/0,14kg |
Kiegészítő paraméterek
| Kategória: | Feszültségátalakítók |
|---|---|
| EAN vonalkód: | 5906881445532 |
| Hmotnost: | 0,10kg/0,14kg |
