PTU/PTF-6-RACK - Rack szekrény a PTF-64 és PTU-64 sorozatú védelmi modulokhoz - EWIMAR

Termék részletes leírása

PTU/PTF-6-RACK - Rack szekrény a PTF-64 és PTU-64 sorozatú védelmi modulok számára - EWIMAR

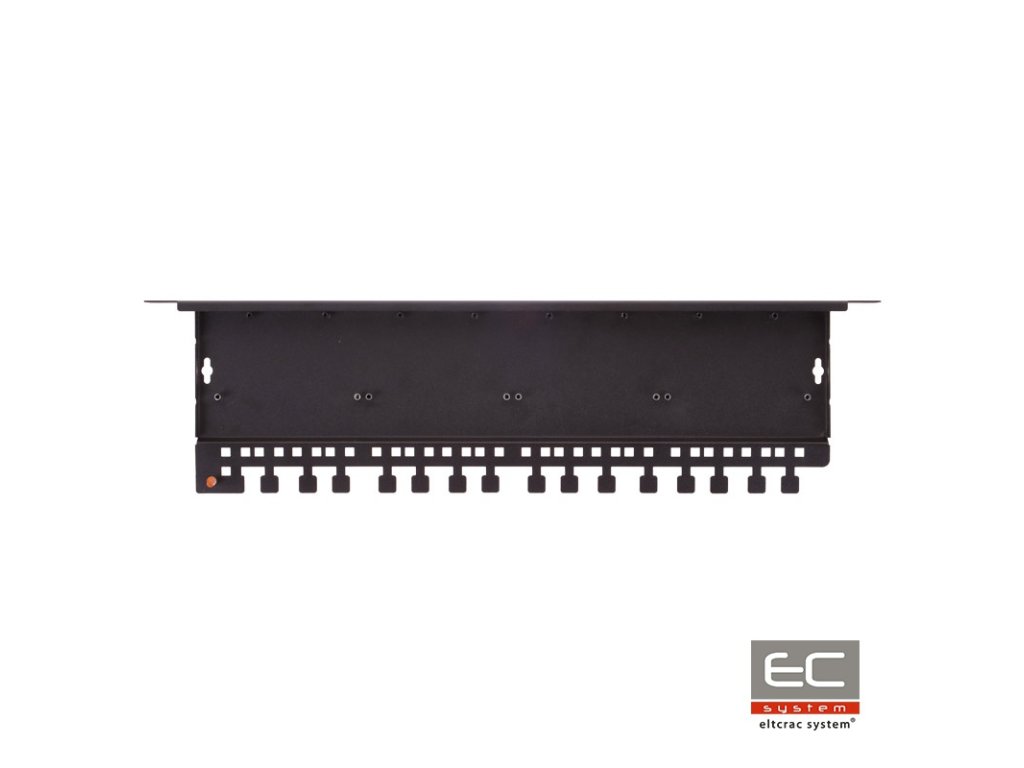

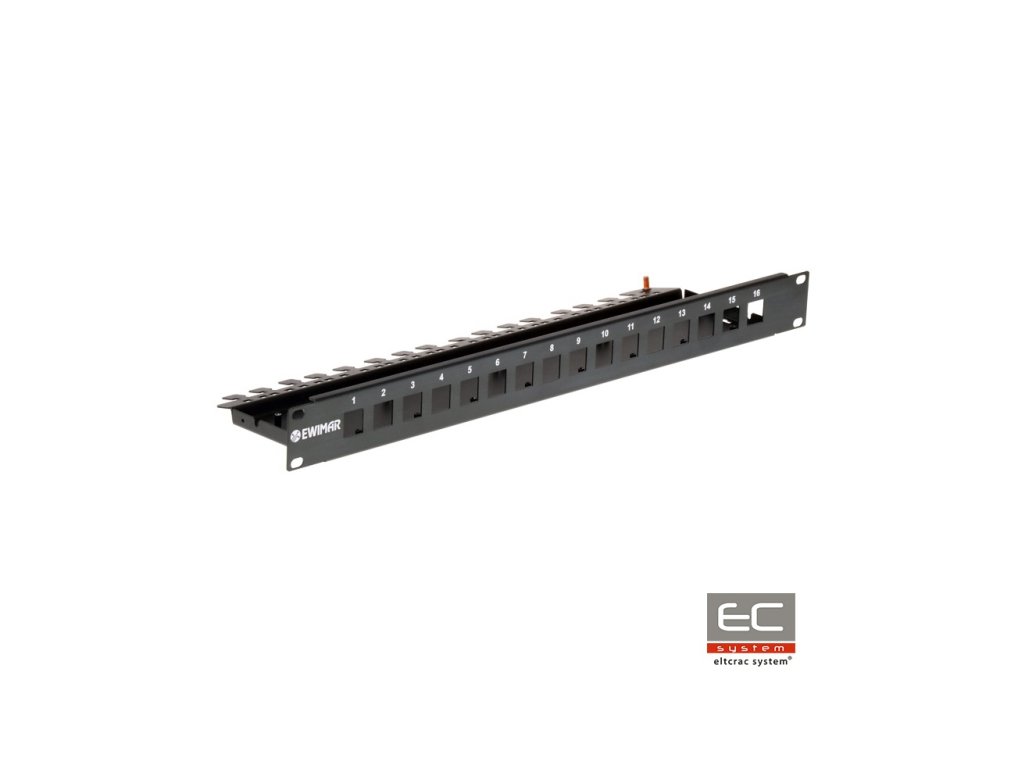

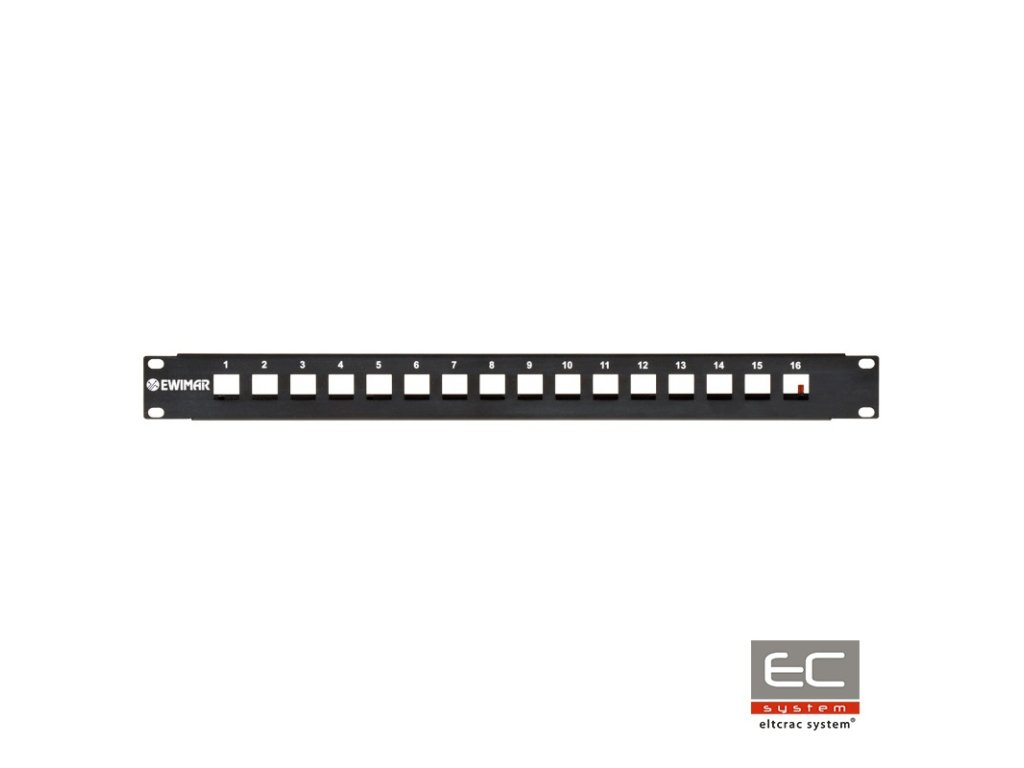

PTU/PTF-6-RACK egy szekrény, amely mint szerelési alap szolgál a gigabites LAN hálózat túlfeszültségvédelmi konfigurációjának létrehozásához. Az PTU/PTF-6-RACK szekrénybe négy 4-csatornás védelmi modult lehet beszerelni a PTF-64 és PTU-64 sorozatból. A modulok beszerelése a RJ-45 csatlakozók nyílásaiba való behelyezéssel és négy 3 mm átmérőjű csavarral való rögzítéssel történik. A szekrénybe egy típusú modult lehet beszerelni, vagy más, tetszőleges konfigurációk is használhatók. A modulok földelésére csavarokat és fém tüskéket használnak. A fő földelő kábelt a központi földelés csavarjával kell csatlakoztatni, és a kábelt a PE vonalhoz kell rögzíteni. A földelés előtt javasolt figyelni a csatlakozások tisztaságára. A kábelek rögzítésének minőségének javítása érdekében használhatók a kötések és ezek négyzet alakú nyílásokra és kiemelkedésekre való felhelyezésére. Különleges felső fedelet lehet használni a modulok por ellen való védelmére. Az ilyen megoldás továbbá védi a mechanikai sérülésektől és csökkenti a más eszközökből származó zavarok behatolását.

A PTF-64 és PTU-64 modulok rack panelbe való beszerelésének példája
