Termék részletes leírása

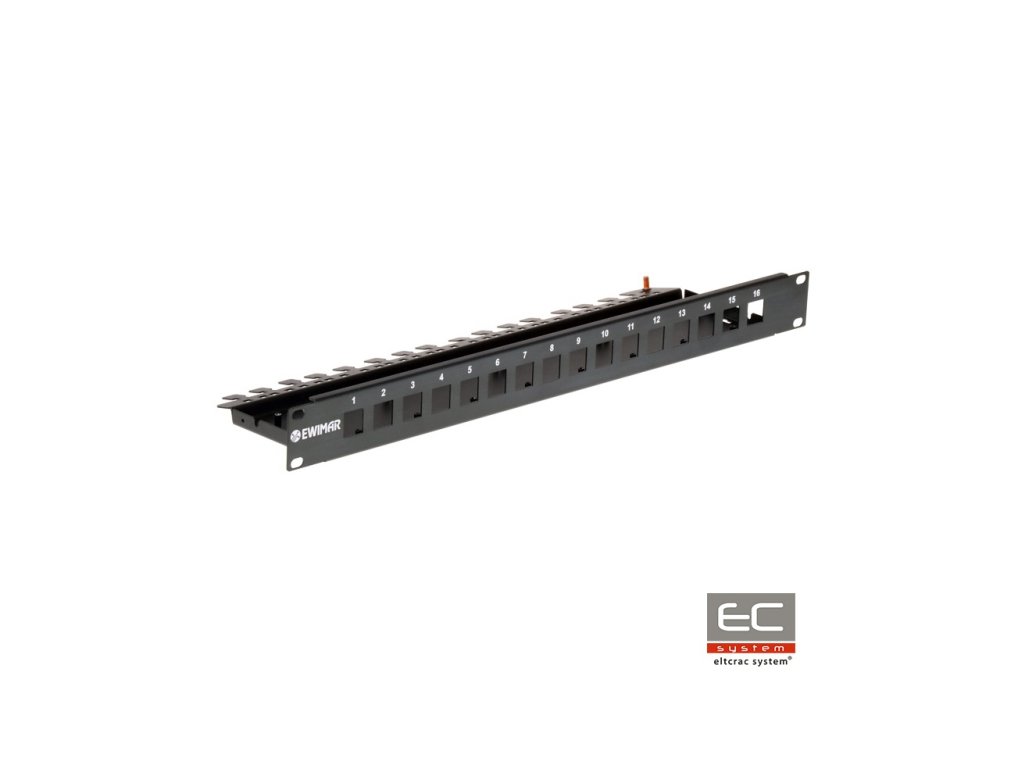

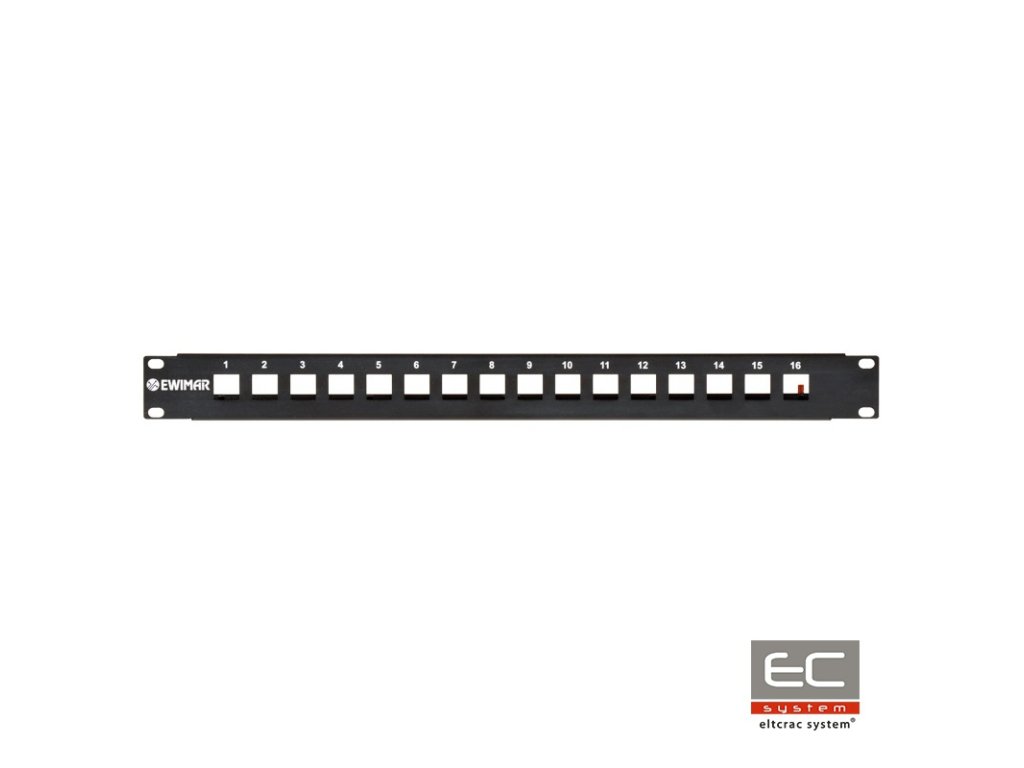

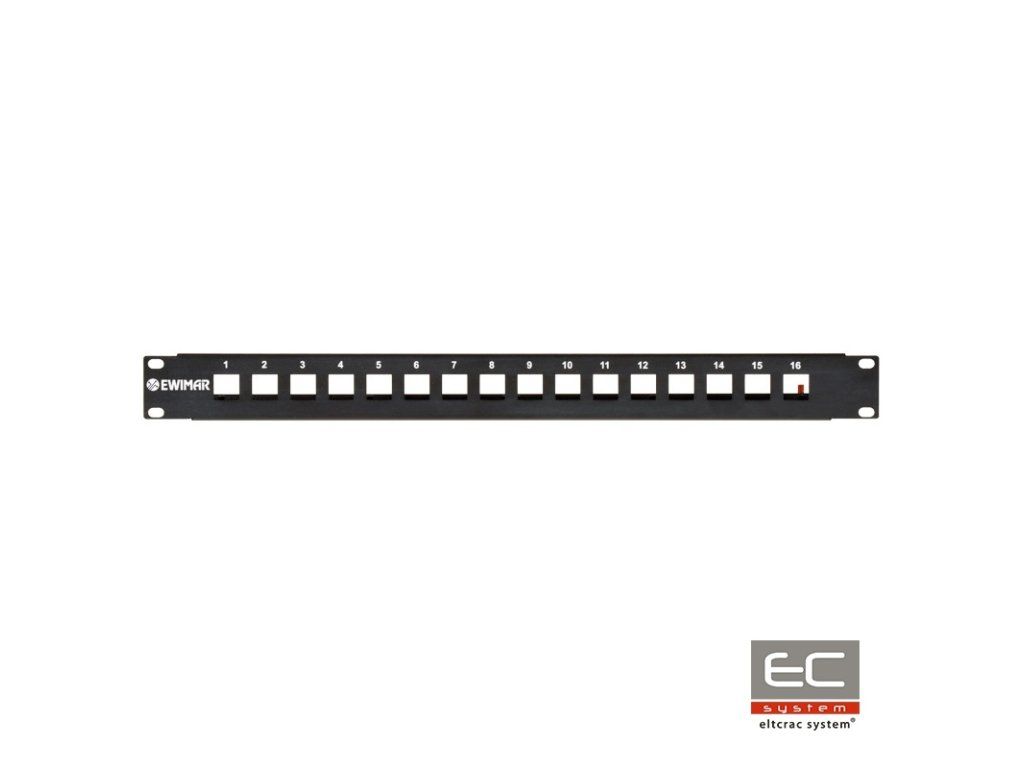

PTU/PTF-5-RACK - Rack szekrény védelmi modulokhoz PTF-54 és PTU-54 sorozatban - EWIMAR

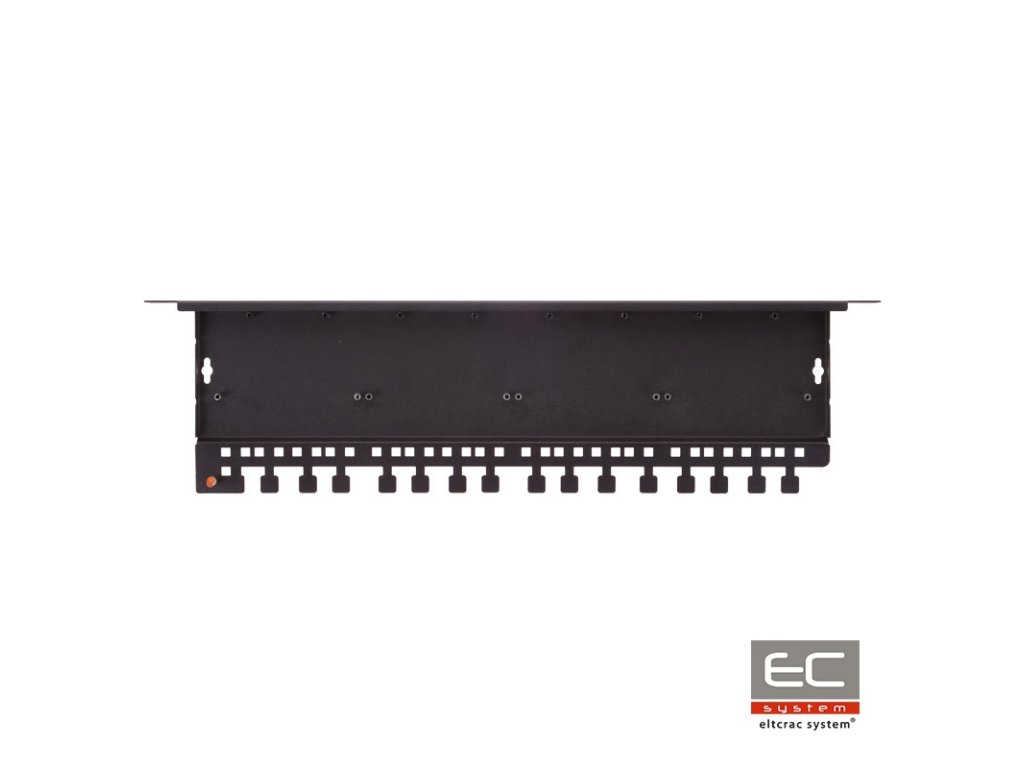

PTU/PTF-5-RACK egy szekrény, amely felszerelési alapként szolgál az LAN hálózatok túlfeszültségvédelmi konfigurációjának kialakításához. Egy PTU/PTF-5-RACK szekrénybe négy 4-csatornás védelmi modul szerelhető a PTF-54 és PTU-54 sorozatból. A modulok felszerelése az RJ-45 aljzatok nyílásaiba való behelyezéssel és négy 3 mm átmérőjű csavarral való rögzítéssel történik. A szekrénybe egyféle típust vagy bármilyen más konfigurációt szerelhetünk. A modulok földeléséhez csavarokat és fém tüskéket kell használni. A fő földelővezetőt a központi földelés csavarjával kell csatlakoztatni, és a vezetéket a PE vonalra rögzíteni. Földelés előtt ajánlott a csatlakozások tisztaságáról gondoskodni. A vezetékek rögzítésének minőségének javítása érdekében használhatók a bilincsek, amelyeket a panel hátsó oldalán lévő négyzet alakú nyílásokra és kiemelkedésekre tolnak. Használható specifikus felső burkolat a modulok por elleni védelmére. Ez a megoldás további védelmet nyújt a mechanikai sérülések ellen, és korlátozza a más készülékekből származó zavarok behatolását.

A PTF-54 és PTU-54 modulok rack panelbe történő szerelésének példája
