PTU-64-ECO/PoE - 4-csatornás túlfeszültségvédelmi modul LAN Gigabit Ethernet hálózathoz - EWIMAR

Termék részletes leírása

4 csatornás ECO sorozatú túlfeszültség-védő modul PoE védelemmel Gigabit Ethernet telepítéshez

---

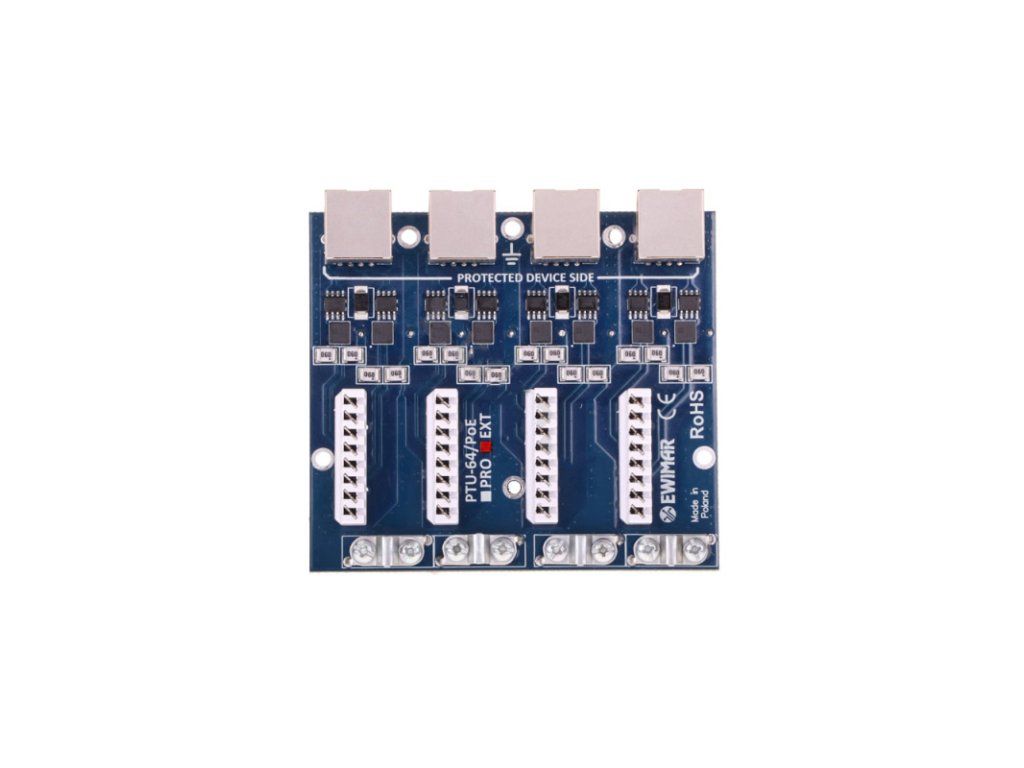

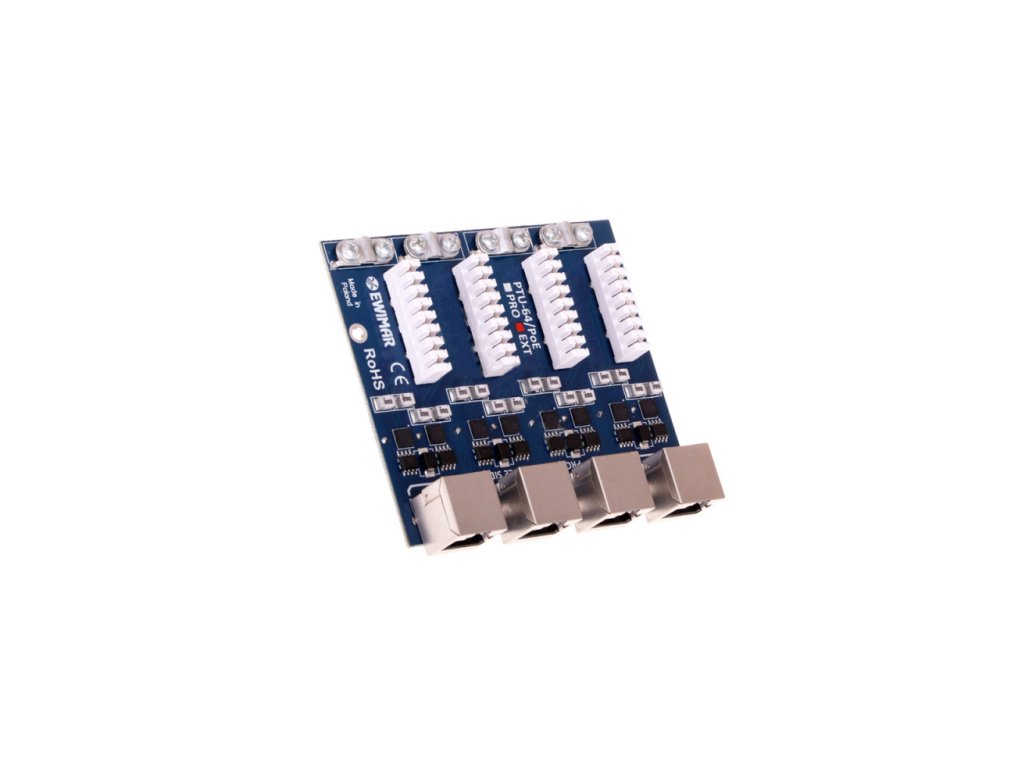

PTU-64-ECO/PoE egy négycsatornás modul, amely a túlfeszültség-védelmet biztosít többek között IP kamerák, LAN switchek, routerek, WiFi hozzáférési pontok és más, gigabites hálózatokban működő eszközök számára. Az eszköz kompatibilis a 5-ös és 6-os kategóriájú UTP és FTP kábelezéssel. A modul a 100Base-Tx, 1000Base-T/Tx hálózatokhoz készült. Kiváló adatátviteli paraméterek és a nagy áramimpulzusokkal szembeni magas ellenállás innovatív, többrétegű nyákpaneleknek köszönhető. A LAN eszközök tápegységei védettek a PoE tápvédelmi áramkörök által, amelyek kiküszöbölik a feszültségnövekedést az 1,2 - 3,6 és 4,5 - 7,8 közötti párban a légköri kisülések vagy a nem ellenőrzött feszültségnövekedés miatt. A védett oldalon (DEVICE) RJ-45 csatlakozók találhatók, ami lehetővé teszi a gyors kábelcserét. A védtelen oldal LSA típusú csatlakozókkal van ellátva, amelyek lehetővé teszik a közvetlen kábeltelepítést RJ-45 csatlakozók használata nélkül. Ez a megoldás hatékony védelmet garantál a túlfeszültséggel szemben, és kialakít egy Patch Panel rendszert a LAN kábelek közvetlen szereléséhez. A modul telepítéséhez a PTU/PTF-6-RACK alapot kell használni, amely legfeljebb 4 különböző típusú modult képes elhelyezni.

Az összeszerelt eszköz Patch Panel túlfeszültség-védővel

Műszaki specifikáció

PTU-64-ECO/PoEAdatláncLAN csatornák számaTámogatott ethernet szabványokKábelszerelési kompatibilitásBemeneti csatlakozó (védtelen oldal)Kimeneti csatlakozó (védett oldal)Névleges DC feszültség (vezeték-föld) UNMaximális állandó üzemelő feszültség (vezeték-föld) UCVédelmi szint 1kV/s (vezeték-föld) UPImpulzusáram (8/20µS, vezeték-föld) IimpNévleges DC feszültség (vezeték-vezték) UNMaximális állandó üzemelő feszültség (vezeték-vezték) UCVédelmi szint 1kV/s (vezeték-vezték) UP Impulzusáram (8/20µS, vezeték-vezték) IimpVédett vonalakKapacitás (vezeték-vezték) @1MHzKapacitás (vezeték-föld) @1MHzSorozatos ellenállásNévleges áram INPoE vonalNévleges DC feszültség (vezeték-vezték) UNMaximális állandó üzemelő feszültség (vezeték-vezték) UCVédelmi szint UPImpulzusáram (8/20µS, vezeték-vezték) IimpNévleges DC feszültség (vezeték-föld) UNMaximális állandó üzemelő feszültség (vezeték-föld) UCVédelmi szint 1kV/s (vezeték-föld) UPImpulzusáram (8/20µS, vezeték-föld) IimpVédett párhuzamokPoE működési szabványÁltalánosHasználatSzerelési módFöldelési módMűködési hőmérsékletMéretek

4
10Base-T, 100Base-T, 1000Base-T
5-ös, 5e és 6-os kategória
LSA csatlakozó
RJ-45 aljzat, árnyékolt, 6-os kategória
90V DC
110V DC
600V
100A
3,3V DC
3,5V DC
28V
100A
1-2, 3-6, 4-5, 7-8
15pF
2-3pF
2,2 / vezeték
300mA / vezeték
57V DC
64V DC
90V
100A
90V DC
110V DC
600V
100A
(1+2)-(3+6), (4+5)-(7+8)
Minden típusú PoE-t támogató, beleértve a Hi PoE-t is
Belső
Rack panelbe történő szerelés
Rögzítőcsavarok
-30C - 60C
100 x 100 x 20 mm
