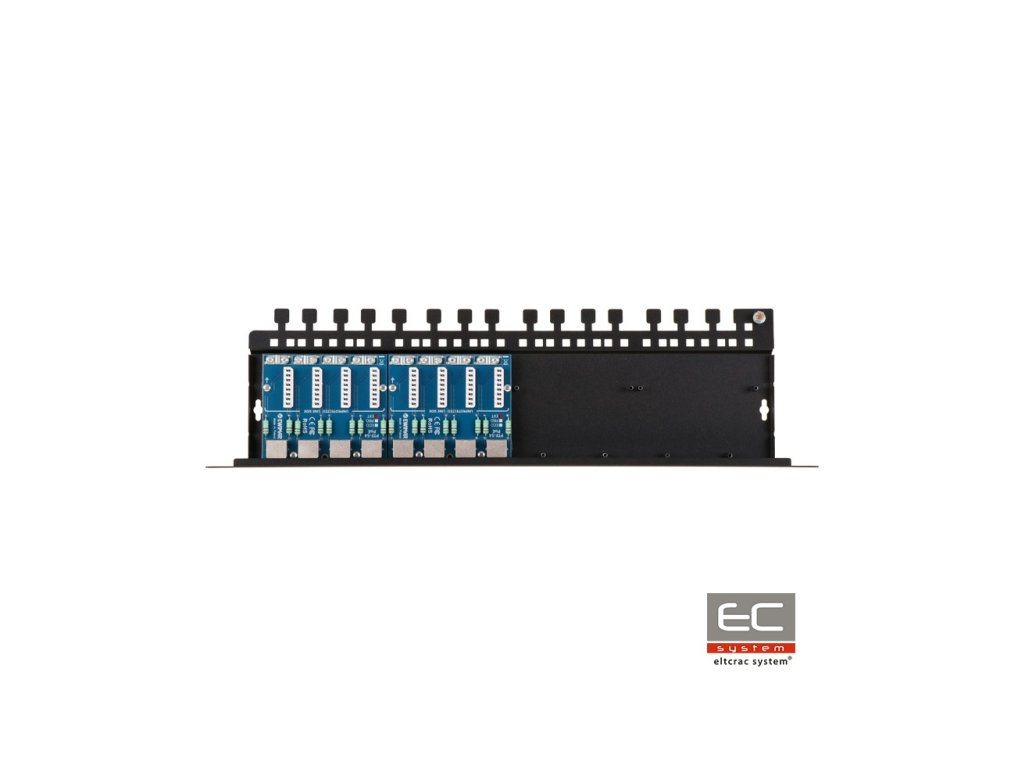

PTU-58R-EXT/PoE - 8-csatornás LAN hálózati védelem - EWIMAR

Termék részletes leírása

PTU-58R-EXT/PoE - 8-csatornás LAN hálózati védelem - EWIMAR

---

PTU-58R-EXT/PoE egy nyolccsatornás védelem, amely a túlfeszültség elleni védelmet biztosít pl. IP kamerák, LAN switch-ek, routerek, vezeték nélküli hozzáférési pontok és egyéb 100Mbit-es hálózatokban működő eszközök számára. Az eszköz kompatibilis a 5, 5e és 6 kategóriájú UTP és FTP kábelezéssel. A védelem 100Base-T hálózatokhoz készült. Az eszköz két modulból áll: PTU-54-PRO/Poe, amelyek egy speciális alaplapra PTU/PTF-5RACK vannak szerelve. Legfeljebb 16 csatornára bővíthető további két PTF-54 vagy PTU-54 sorozatú modullal az alapba. PTU-58R-EXT/PoE tervezve van kültéri telepítésű eszközök védelmére, valamint oszlopokon és fém szerkezeteken. A modul MOSFET technológiát használ, amely nagyon magas szintű védelmet biztosít a feszültségek és a potenciálkülönbségek hirtelen változása ellen. Kiváló adatátviteli paramétereket és magas ütésállóságot értünk el rendkívül magas réztartalmú PCB-k, pontos áramkör-vezetés és innovatív alkatrészek felhasználásával. A védett oldalon (DEVICE) RJ-45 csatlakozókat használnak, amelyek gyors csatlakoztatást tesznek lehetővé. A védtelen oldal LSA típusú csatlakozókkal van felszerelve, amely lehetővé teszi a kábelek közvetlen csatlakoztatását RJ-45 csatlakozók használata nélkül. Ez a megoldás hatékony túlfeszültség-védelmet biztosít, és egy közvetlen LAN kábelcsatlakoztatási rendszert hoz létre. Az eszköz a rack burkolat rögzítőcsavarjain keresztül van földelve, amely egyszerű karbantartást, modulcsere vagy bővítést tesz lehetővé. A csatlakozás a burkolathoz rögzített közös földelési ponton keresztül történik. A legmagasabb védelmi szint elérésére ajánlott védelem használata a kábelek mindkét oldalán: többcsatornás a LAN switch oldalán és egycsatornás a végberendezések oldalán. A hatékony túlfeszültségvédelem érdekében az EXT sorozat védelmi eszközeit nem szabad egy kábel oldalán ECO sorozatú védelmi eszközökkel összekapcsolni a kábel másik oldalán. A kábel másik oldalán legalább PRO sorozatú védelmi eszközök, ideálisan EXT sorozatúak használata ajánlott, ami növeli a szigetelő buffer feszültségét.

Teljes túlfeszültség-védelem patch panel-el

Technikai specifikáció:

Adatvonal8Maximum 16 csatornára10Base-T, 100Base-T, 5, 5e, 6 kategóriájú twisted pairLSA (Krone) csatlakozó - árnyékoló burkolatRJ-45 aljzat, árnyékolt5, 5e és 6 kategóriájú UTP / FTP90V DC110V DC600V2kA minden kábel érintőjére (összesen 14kA)3,3V DC3,5V DC8V2kA MOSFET funkcióval1-2, 3-66-15pF1-2pF6 / vonal300mA / vonal3 (GDT, MOSFET, TVS)Szupergyors MOSFET biztosíték58V DC64V DC93V100A2kA(1+2)-(3+6), (4+5)-(7+8)kompatibilis az IEEE 802.3af/at/bt-3-as típusú (HiPoE, UPOE)IEEE 802.3af, A lehetőség: 0,6W @48VDC480 x 41 x 130 (mm)Fém szerkezeteken telepített eszközök védelme19" rack-be való szerelésnem vonatkozik-30C~60C

LAN csatornák száma
	Bővítési lehetőség
	Támogatott LAN hálózati típusok
	Bemeneti csatlakozó (kábel)
	Kimeneti csatlakozó (eszköz)
	Használt kábel típusok
	Névleges DC feszültség (vonal-föld) UN
	Max. üzemi (folytonos) feszültség (vonal-föld) UC
	Védelmi szint 1kV/s (vonal-föld) UP
	Töltési áram (8/20µS, vonal-föld) Iimp
	Névleges DC feszültség (vonal-vonal) UN
	Maximális üzemi feszültség (vonal-vonal) UC
	Védelmi szint 1kV/s (vonal-vonal) UP C3
	Töltési áram (8/20µS, vonal-vonal) Iimp
	Védett vonalak
	Kapacitás (vonal-vonal) @1MHz
	Kapacitás (vonal-föld) @1MHz
	Sorozatellenállás
	Névleges áram IN
	Védelmi fokozatok száma
	Kioldó elem
	PoE Vonal
Névleges DC feszültség (vonal-vonal) UN
	Maximális üzemi feszültség (vonal-vonal) UC
	Védelmi szint UP
	Töltési áram (8/20µS, vonal-vonal) Iimp
	Töltési áram (8/20µS, vonal-föld) Iimp
	Párok védelme
	PoE munkastandard
	PoE teljesítményveszteség a védelmi áramkörökön
IEEE 802.3af, B lehetőség: 0,35W @48VDC	IEEE 802.3at, A lehetőség: 1,6W @54VDC IEEE 802.3at, B lehetőség: 0,6W @54VDC IEEE 802.3bt, 3-as típust, AB lehetőség: 1,2W @54VDC *) adatok a maximális feltételezett terhelésre Közös jellemzők
Méretek
	Használat
	Szerelési mód
	Burkolat szigetelése
	Működési hőmérséklet
