Termék részletes leírása

PTU-58R-ECO/PoE - 8-csatornás LAN hálózati védelem - EWIMAR

---

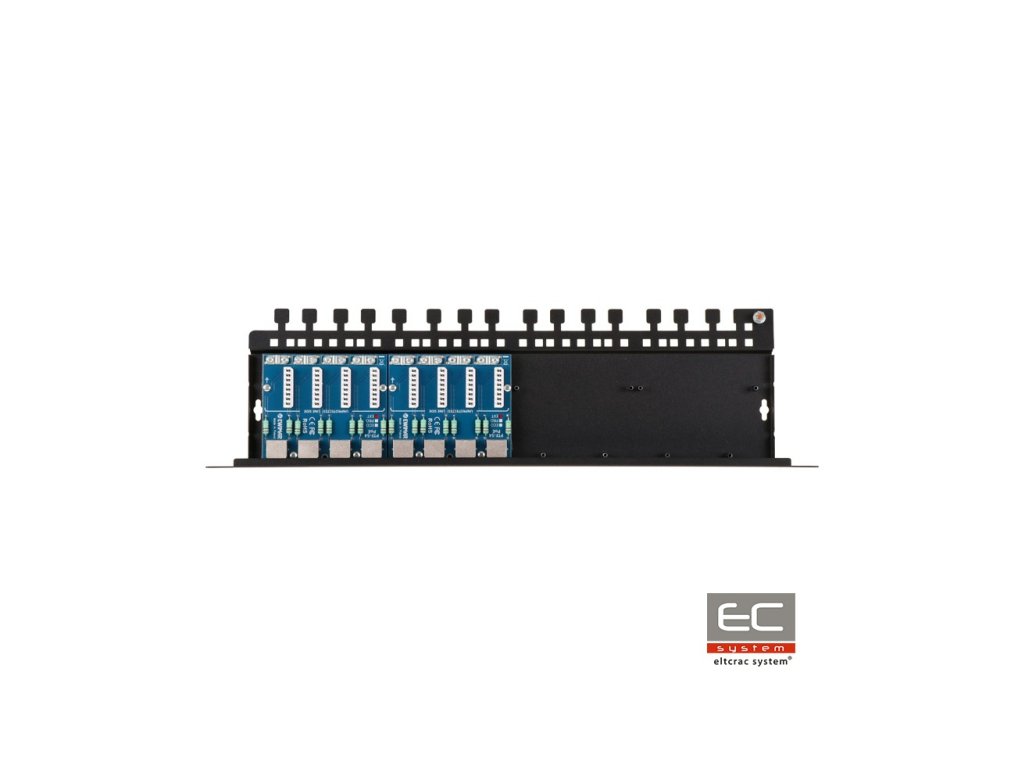

PTU-58R-ECO/PoE nyolccsatornás védelem, amely felelős a túlfeszültség védelemért m.in. IP kamerák, LAN switchek, routerek, WiFi hozzáférési pontok és más, 100Mbit-es hálózatokban működő eszközök számára. Az eszköz kompatibilis a 5, 5e és 6 kategóriájú UTP és FTP kábelekkel. A védelem a 10Base-T, 100Base-T hálózatokhoz van tervezve. Az eszköz két modult PTU-54-ECO/Poe tartalmaz, amelyek egy dedikált alaplapon, a PTU/PTF-5RACK-on vannak felszerelve. Legfeljebb 16 csatornára bővíthető két további PTF-54 vagy PTU-54 sorozatú modul felszerelésével. PTU-58R-ECO/PoE benti telepítésű eszközök védelmére van tervezve. A kiváló adatátviteli paraméterek és a magas ütésekkel szembeni ellenállás a nagyon vastag réztartalmú PCB lapok, a precíziós áramkörvezetés és az innovatív alkatrészek alkalmazásának köszönhető. A védett oldalon (DEVICE) RJ-45 csatlakozókat használnak, amelyek lehetővé teszik a kábelek gyors átkapcsolását. A védtelen oldal LSA típájú csatlakozókkal van felszerelve, amelyek közvetlen kábelcsatlakozást tesznek lehetővé RJ-45 csatlakozók használata nélkül. Ez a megoldás hatékony túláram-védelmet biztosít, és Patch Panel csatlakozási rendszert alkot a LAN kábelek közvetlen rögzítésére. Az eszköz földelése a Rack burkolat rögzítőcsavarjaival történik, ami egyszerű karbantartást, cserét vagy a modul bővítését teszi lehetővé. A csatlakozás a mellékelt kábel segítségével történik, amely a burkolat közös földelési pontjához van rögzítve. A legmagasabb védelmi szint biztosításának ajánlott módja a kábelek mindkét oldalán történő védelem használata: többszörös a LAN switchnél és egyszerű a végberendezéseknél.

LAN telepítés védett patch panel segítségével

Műszaki specifikáció:

AdatlineLAN csatornák száma8Bővítési lehetőség16 csatornáraTámogatott LAN hálózati típusok10Base-T, 100Base-T, 5, 5e és 6 kategóriájú twisted pairBemeneti csatlakozó (LINE)LSA (Krone) + képernyő csatlakozóKimeneti csatlakozó (DEVICE)RJ-45 aljzat, árnyékoltFelhasznált kábel típusokUTP / FTP 5, 5e és 6 kategóriájúNévleges DC feszültség (line-ground) UN90V DCMaximális üzemeltetési feszültség (line-ground) UC110V DCVédelmi szint 1kV/s (line-ground) UP600VIrányítatlan áram (8/20µS, line-ground) Iimp100ANévleges DC feszültség (line-line) UN3,3V DCMaximális üzemeltetési feszültség (line-line) UC3,5V DCVédelmi szint 1kV/s (line-line) UP C320VIrányítatlan áram (8/20µS, line-line) Iimp100AVédett vonalak1-2, 3-6Kapacitás (line-line) @1MHz6-15pFKapacitás (line-ground) @1MHz1-2pFSorozatos ellenállás2,2 / vonalonNévleges áram IN300mA / vonalonVédelmi fokozatok száma1 (hibrid)PoE vonalNévleges DC feszültség (line-line) UN58V DCMaximális üzemeltetési feszültség (line-line) UC64V DCVédelmi szint UP93VIrányítatlan áram (8/20µS, line-line) Iimp100AIrányítatlan áram (8/20µS, line-ground) Iimp100AVédett párok(1+2)-(3+6), (4+5)-(7+8)PoE üzemelési szabványaz IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)PoE áramveszteség a védelmi áramkörökönIEEE 802.3af, A opció: 0,23W @48VDCIEEE 802.3at, A opció: 0,68W @54VDCKözös jellemzőkMéretek480 x 41 x 130 (mm)FelhasználásBenti telepítésű eszközök védelmeMontázs módja19" Rack szekrénybe való telepítésBurkolat szigetelésenem alkalmazhatóMűködési hőmérséklet-30C~60C

IEEE 802.3af, B opció: 0,13W @48VDC	IEEE 802.3at B opció: 0,35W @54VDC IEEE 802.3bt,, 3. típus A-B opció: 0,8W @54VDC *) adatok a maximális várható terhelésre
